HDM-4000 接続方法
18
HDM-4000

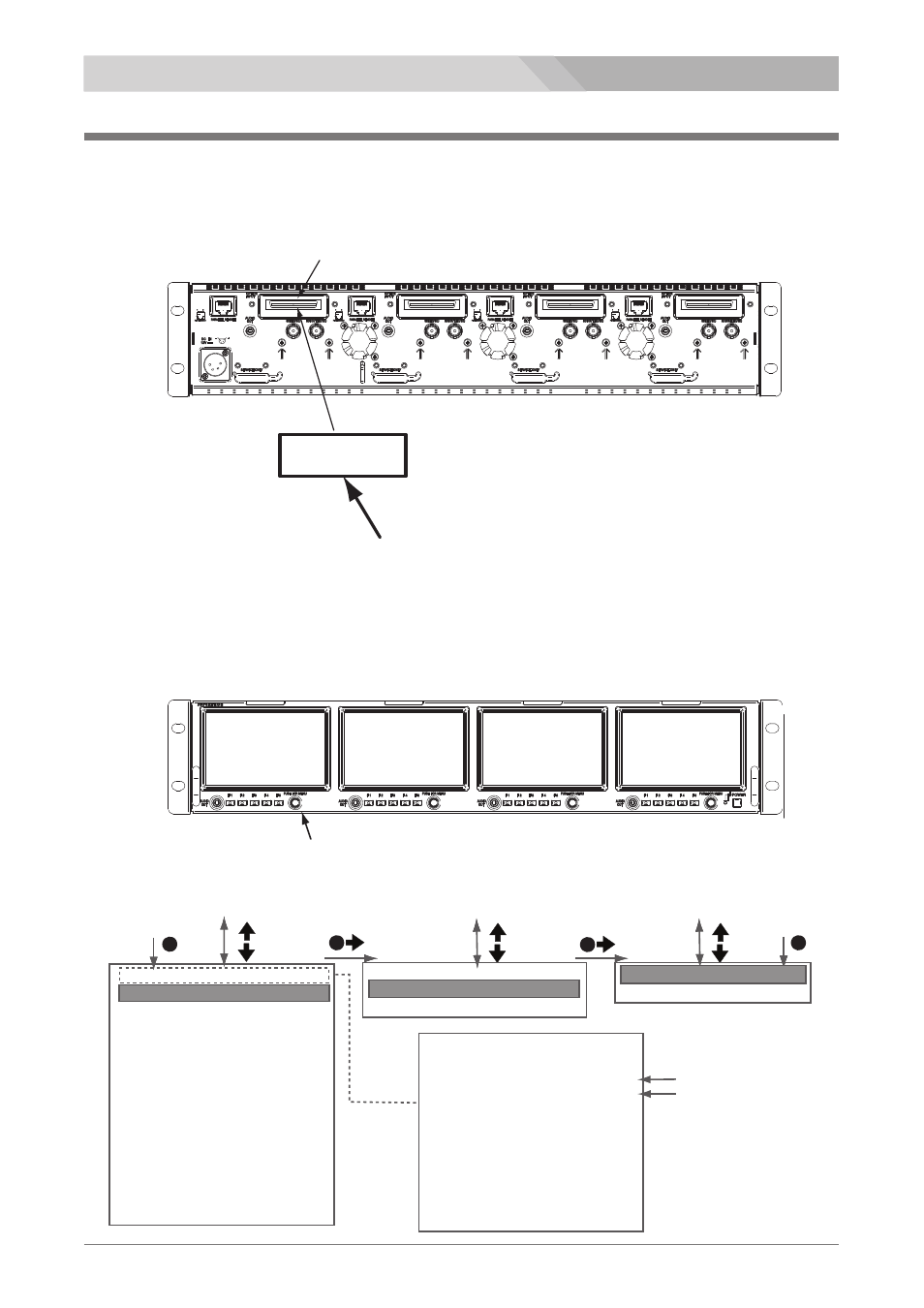

HDコンポーネント / DVI 信号入力の接続
HD Component / DVI Signal Input
1 Connect the OPTION INPUT connector on the rear panel with the HD component input adaptor(optional)
or DVI input adaptor(optional) and connect it to a camera.
リアパネルの OPTION INPUT コネクタ に HD コンポーネント入力アダプター(別売) または DVI 入力アダプター(別売) を
接続し、カメラへ接続します。
2 By pressing PUSH FOR MENU button on the front panel access to INPUT in the MENU.
Access to INPUT and set to OPTION .
SDI and its video format are displayed in the MENU(INFO and INPUT).
フロントパネルの PUSH FOR MENU ボタンを押してメニュー画面を表示します。
メニュー画面で INPUT → INPUT → OPTION とアクセスして, 入力を設定します。
INFO(インフォメーション)に入力信号、ビデオフォーマットが表示されます。
OPTION INPUT connector オプション入力
Camera (or VTR, etc.)
HD component output HDコンポーネント出力
PUSH FOR MENU button (MENU button)
HD component
input adaptor
HD component input adaptor = OC-COMP
DVI signal input adaptor = OC-DVI
※ Option HDコンポーネント入力アダプター
DVI 入力アダプター
MENU button
push
push down/up push down/up push down/up
push
center/
right
［access to MENU］メニューへ ［confirm］確定
push
push
center/
right
Video format
入力信号の信号方式
RETURN
INPUT ［SDI］
ANALOG CALIBRATE ＞
SDI
OPTION
＜INFO＞
Input signal 入力信号
INFO ［1080i/60］
INPUT ［SDI］
COLOR ［D65/709］
SCREEN ［16 : 9］
MARKER ［OFF］
AUDIO ［15］
AUDIO UTIL
WAVEFORM ［ON］
VECTORSCOPE ［ON］
ClipGuide ［OFF］
USER ASSIGN
REMOTE
SDI STATUS ［OFF］
SETUP
MODEL DMD-4840
OPTION CARD N/A
INPUT SDI
VIDEO FORMAT 1080i/60
COLOR MATRIX 709
COLOR TEMP D65
3D REVIEW OFF
ANAGLYPH OFF
AUDIO PEAK LOG OFF
AUDIO PHASE MON OFF
SDI ERROR COUNT 0
VERSION 1 . 7
