25
Español
2.2 PR:O 8, PR:O 10 X, PR:O 12, PR:O 15 y
PR:O 15 X como altavoces satélite con
PR:O 18 S
Conecte la salida de altavoz del Mezclador auto-
amplificado o de la etapa de potencia primero con la
entrada del subwoofer PR:O 18 S. Conecte la Satellite
Out del subwoofer con la entrada (In) del altavoz
Fullrange PR :O 8, PR :O 10 X, PR:O 12, PR:O 15 y
PR:O 15 X.
Nota:
¡La impedancia nominal de los sistemas PR:O 18 S
en combinación con PR:O 8, PR :O 10 X, PR:O 12,
PR:O 15 o PR:O 15 X es de 4 ohmios!
2.3 PR:O 10 X, PR:O 12 M y PR:O 15 X
Conecte la salida de altavoz de la etapa final de monitor
con la entrada (IN) de los monitores PR:O 12 M o
PR:O 15 X. Según el modelo de etapa de potencia
ó mezclador autoamplificado pueden conectarse -
paralelamente varios PR :O 10 X, PR:O 12 M y
PR:O 15 X a un -canal de etapa .
Nota:
• Si se conectan paralelos 2 PR:O 10 X, PR:O 12 M o
PR:O 15 X la impedancia total es de 4 ohmios.
• Si se conectan paralelos 3 PR:O 10 X, PR:O 12 M o
PR:O 15 X la impedancia total es de 2,7 ohmios.
• Si se conectan paralelos 4 PR:O 10 X, PR:O 12 M o
PR:O 15 X la impedancia total es de 2 ohmios.
Atención:
¡La impedancia nominal total de los monitores
conectados no debe ser inferior a la impedancia
mínima del canal de la etapa! ¡De lo contrario puede
destruirse la etapa de potencia!
3 Solución de problemas
¡Todos los cables de altavoz están conectados pero
no se escucha ningún sonido!
1 Compruebe si la etapa de potencia está activada y
la mesa de mezclas está conectada a la etapa .
2 Compruebe si el conector macho Speakon está
enclavado en los conectores hembra de entrada.
Gire el conector macho en sentido horario hasta
que enclave.
En el sistema de satélites no salen graves del
subwoofer, pero el satélite funciona.
1. Compruebe que las cajas Fullrange PR :O 8, PR
:O 10 X, PR:O 12, PR:O 15 o PR:O 15 X están
conectadas en la salida Satellite Out del subwoofer
PR:O 18 S. Compruebe el orden correcto del
cableado. Conecte la salida de altavoz del
Mezclador autoamplificado o de la etapa de -
potencia primero con la entrada del subwoofer
PR:O 18 S. Conecte la Satellite Out del subwoofer
con la entrada (In) del altavoz Fullrange PR:O 8,
PR:O 10 X, PR:O 12, PR:O 15 o PR:O 15 X. (Véase al
respecto el Capítulo Conexión y cableado).

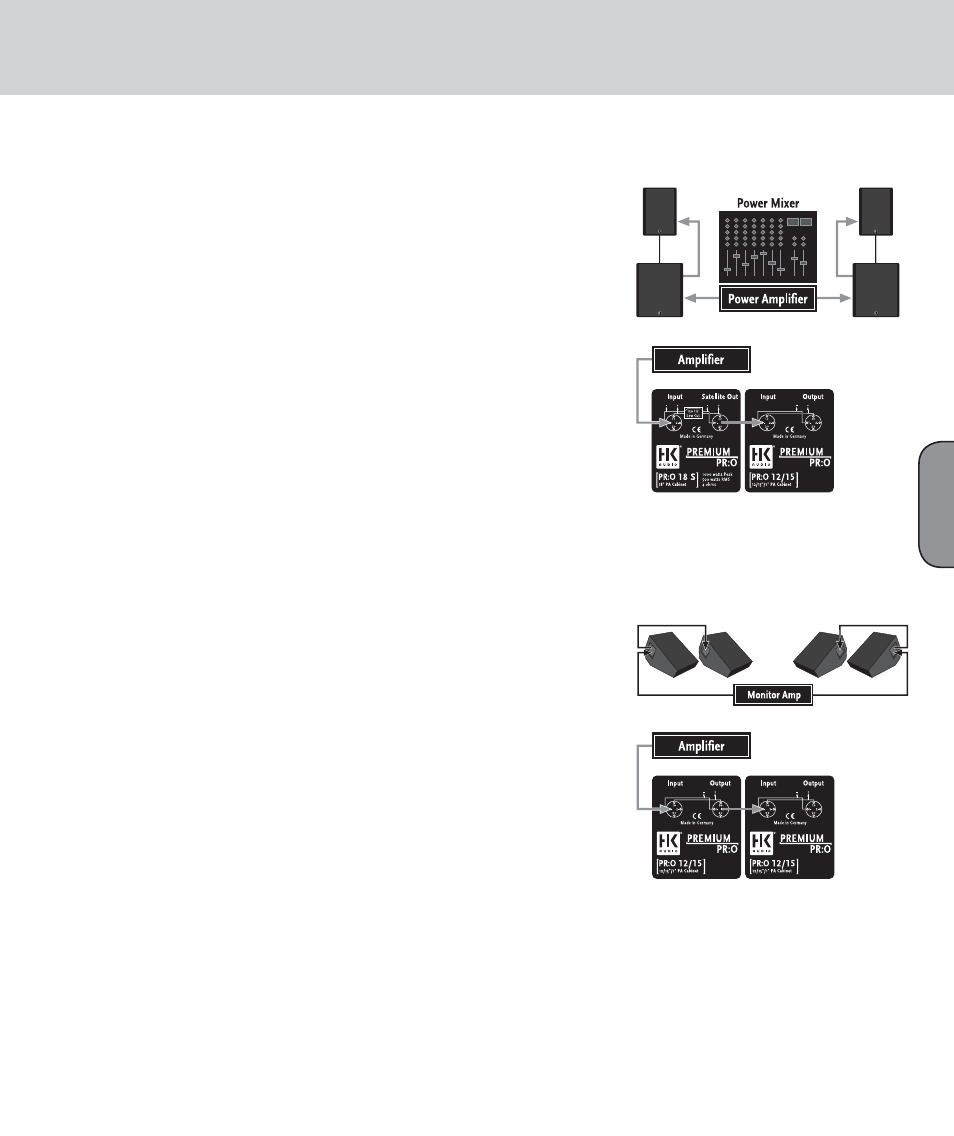

Figura 2.2: Powermixer o Mixer con etapa final
Figura 2.3: Aplicaciones de monitor PR:O 12 M y PR:O 15 X
