1 Ausrichtung der Lautsprecher
mit dem DuoTilt™
Der neu entwickelte, integrierte DuoTilt™ Hochständer-
flansch ermöglicht eine effizientere Ausnutzung der
Schallenergie. Mit zwei verschiedenen Aufstellwinkeln
von 3° und 7° kann die Box optimal auf das Publikum
ausgerichtet werden. Die Box ist dabei immer genau
im Schwerpunkt, kein Wackeln, kein Kippen, kein
unbeabsichtigtes Verdrehen.
Die Wahl des DuoTilt ™ -Winkels von 3° oder 7° hängt
von der erforderlichen Höhe der Lautsprecher und
von der Größe des Raumes ab. Werden die Fullran-
geboxen auf einem voll ausgefahrenem Boxenstativ
bzw. Distanzstange betrieben, sollte der 7°-Winkel
benutzt werden, um Reflexionen an der Decke
möglichst zu minimieren.
Sollen mehr Zuhörer beschallt werden, die sich weiter
weg von den Lautsprechern befinden, eignet sich der
3°-Winkel des HK Audio® DuoTilt™.
In die PR:O 8 A ist ein HK Audio Mono Tilt ™ mit
3° Neigungswinkel integriert.
2 Anschluss und Verkabelung
der Lautsprecher
Zum Anschluss der Lautsprecher, Endstufen oder
Powermixer empfiehlt sich die Verwendung von
HK Audio®- Lautsprecherkabeln mit 2x 2,5 mm2
Querschnitt. Folgende Kabellängen sind erhältlich:
1. LSC 3 , Art. No.: 193283, 3 m
2. LSC7, Art. No.: 193263, 7 m
3. LSC 15, Art. No.: 193323, 15 m
Empfohlene Verstärkerleistung
Die Verstärkerleistung zum Betrieb der PREMIUM
PR:O Boxen sollte zwischen 600 W @ 4 W RMS und
800 W RMS @ 4 W pro Verstärkerkanal betragen.
Um ge nügend Leistungsreserven bei dynamischen
Musiksignalen bereitstellen zu können sollte die
Endstufe Spitzenleistungen mindestens 1200 W @
4 W pro Kanal betragen.
Hinweis:
Die elektrische Verbindung zwischen Kabel und
Eingangsbuchse ist nur dann hergestellt, wenn der
Speakon-Stecker verriegelt ist. Drehen Sie dazu den
Speakon-Stecker im Uhrzeigersinn, bis er einrastet.
2.1 PR:O 8, PR:O 10 X, PR:O 12, PR:O 15 und
PR:O 15 X im Fullrangebetrieb
Verbinden Sie den Lautsprecherausgang des Power-
mixers bzw. der Endstufe mit dem Eingang (In) der
Fullrange-Lautsprecher PR:O 8, PR:O 10 X, PR:O 12,
PR:O 15 oder PR:O 15 X.

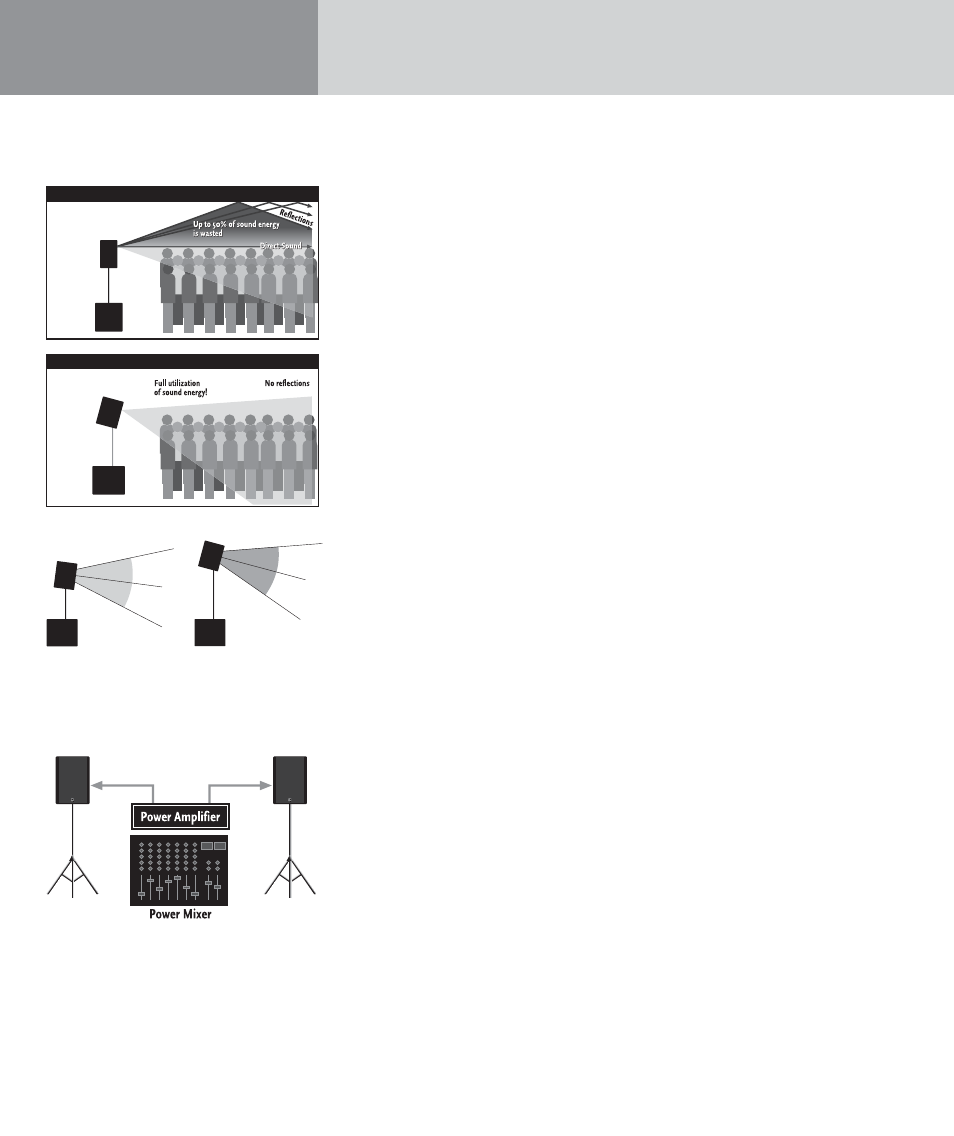

Abbildung 1: Neigungswinkel 3° und 7°
Abbildung 2.1: Powermixer bzw. Mixer mit Endstufe
