19
Français

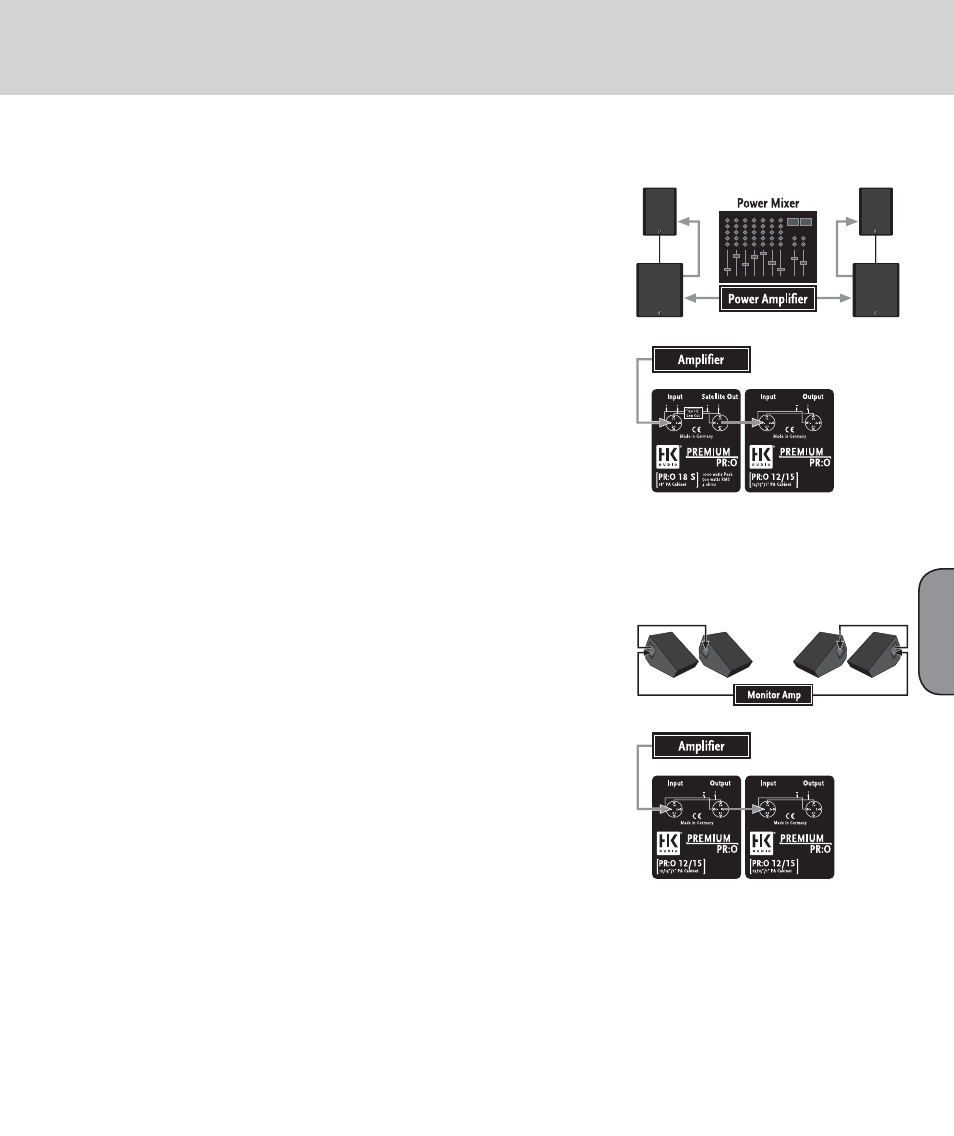

Illustration : Powermixer ou table de mixage avec
amplification
Illustration : Applications retours de scène PR:O 12 M et
PR:O 15 X
2.2 PR:O 8, PR:O 10 X, PR:O 12, PR:O 15 et
PR:O 15 X en tant que satellites
avec PR:O 18 S
Connectez d’abord la sortie enceinte du mixeur -
amplifié ou de l’amplificateur de puissance à l’entrée
du subwoofer PR:O 18 S puis reliez la sortie
Satellite Out du subwoofer à l’entrée (In) des
enceintes large bande PR:O 8, PR:O 10 X, PR:O 12,
PR:O 15 et PR:O 15 X.
Nota :
L’impédance nominale des systèmes PR:O 18 S -
combinés avec le PR:O 8, PR:O 10 X, PR:O 12,
PR:O 15 ou le PR:O 15 X est de 4 Ohms !
2.3 PR:O 10 X, PR:O 12 M et PR:O 15 X
Connectez la sortie enceinte de l’amplificateur de
puissance des retours (monitor amp) à l’entrée (IN)
des retours PR:O 10 X, PR:O 12 M ou
PR:O 15 X. Selon le type d’amplificateur de puissance
ou de mixeur amplifié utilisé, plusieurs PR:O 10 X,
PR:O 12 M ou PR:O 15 X peuvent être connectés en
parallèle à un canal de -l’amplificateur.
Nota :
• En cas de montage en parallèle de 2 PR:O 10 X,
PR:O 12 M ou PR:O 15 X, l’impédance totale est de
4 Ohms.
• En cas de montage en parallèle de 3 PR:O 10 X,
PR:O 12 M ou PR:O 15 X, l’impédance totale est de
2,7 Ohms.
• En cas de montage en parallèle de 4 PR:O 10 X,
PR:O 12 M ou PR:O 15 X, l’impédance totale est de
2 Ohms.
Attention :
l’impédance nominale totale des retours connectés
ne doit pas être inférieure à l’impédance minimale
du canal de l’amplificateur de puissance ! Dans le
cas contraire, l’amplificateur de puissance risque
d’être détruit !
3 Dépistage des pannes
Toutes les enceintes sont connectées, mais elles
restent silencieuses !
1 Vérifiez que l’amplificateur de puissance est
allumé et que la table de mixage est connectée à
l’amplificateur de puissance.
2 Vérifiez que les connecteurs Speakon sont
verrouillés dans les prises d’entrée. Tournez les
connecteurs dans le sens des aiguilles d’une
montre jusqu’à ce qu’ils s’enclenchent.
En configuration sub + satellites, le subwoofer
ne produit pas de basses alors que le satellite
fonctionne !
1 Vérifiez que les enceintes large bande PR:O 8,
PR:O 10 X, PR:O 12, PR:O 15 et PR:O 15 X sont
connectées à la sortie -Satellite Out du subwoofer
PR:O 18 S. Respectez impérativement l’ordre
dans lequel les appareils doivent être connectés !
Connectez d’abord la -sortie enceinte du mixeur
amplifié ou de l’amplificateur de puissance à
l’entrée du subwoofer PR:O 18 S puis reliez la
sortie Satellite Out du subwoofer à l’entrée (In)
des enceintes large bande PR :O 8, PR :O 10 X,
PR:O 12, PR:O 15 ou PR:O 15 X. (Voir à ce sujet le
chapitre « Connexion et câblage »).
