pêcher de glisser. On recommande de fabriquer plusieurs bâtons de même longueur (12 po)
comportant des encoches de différentes dimensions pour des pièces de diverses épais-
seurs.
• Voir la photo d’un bâton poussoir sur la couverture arrière intérieure. La forme peut varier
selon les besoins, mais il doit toujours accomplir la fonction pour laquelle il a été conçu, soit
de garder les mains éloignées de la lame.
CONSERVER LES PRÉSENTES DIRECTIVES À TITRE
DE RÉFÉRENCE
CARACTÉRISTIQUES
Dimension du plateau 23 _ po sur 40 _ po
Angle d’onglet 60 º, à gauche et à droite
Angle de biseau de 2 º à droite à 47 º à gauche
Dimension de la lame 254 mm (10 po)
Profondeur de coupe maximale angle de biseau de 0 º : 79 mm (3 3/8 po)
Profondeur de coupe maximale angle de biseau de 45 º : 54 mm (2 _ po)
Vitesse de rotation à vide 4800
Ferrures requises

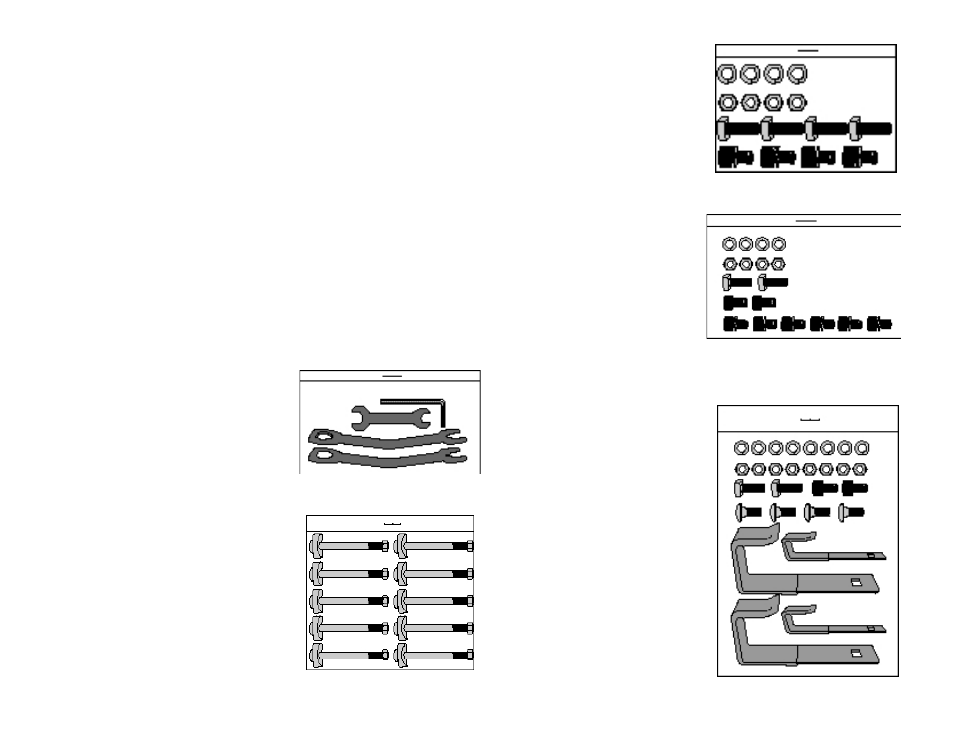

Cinq sacs de ferrures sont fournis; ils contiennent les écrous, les boulons et les rondelles néces-
saires pour assembler les composants fournis avec la scie d’établi BT2500. Les ferrures sont
réparties comme suit :
CLÉS
Contenu :
2 – Clés de réglage de lame
1 – Clé mixte
1 – Clé Allen
SUPPORT DE PATTES
Contenu :
10 – Écrous hexagonaux
10 – Rondelles
10 – Vis Phillips à tête cylindrique
MONTANTS AVANT ET ARRIÈRE
Contenu :
4 – Écrous hexagonaux
4 – Rondelles de blocage
4 – Boulons à tête carrée
4 – Vis d’assemblage avec ron-
delles de blocage
RALLONGE DU PLATEAU
Contenu :
4 – Écrous hexagonaux
4 – Rondelles de blocage
2 – Vis d’assemblage
2 – Boulons à tête carrée
6 – Vis d’assemblage avec ron-
delles de blocage
FERRURE DE RANGEMENT
DU GUIDE DE REFEND ET DE
LA JAUGE À ONGLET
Contenu :
8 – Écrous hexagonaux
8 – Rondelles de blocage
2 – Vis d’assemblage
4 – Boulons à tête bombée
2 – Boulons à tête carrée
2 – Crochets pour jauge à
onglet
2 – Crochets pour guide de
refend
