Instrucciones de funcionamiento
DESMONTAJE E INSTALACIÓN DEL MANGO DE
CONTROL AUXILIAR DURO
Apague la herramienta y saque de ella el paquete de
baterías. Agarre firmemente la herramienta. Presione y
mantenga presionado el pasador de fijación desde
cualquiera de los dos lados del mango. Mientras
presiona el pasador de fijación, oprima el botón de
liberación para que el pasador de fijación se acople y
luego quite el mango (Fig. 5).
Con el pasador de fijación acoplado, acople suavemente
los dos (2) pestillos delanteros del mango en la
herramienta y empuje el mango hasta que se acople
firmemente a presión en su sitio.
El mango está equipado con un área de
almacenamiento de brocas y portaherramientas. Para
abrir la puerta, tire hacia abajo de la lengüeta ubicada en
la puerta, alejándola de la herramienta. Para cerrar la
puerta, levante la puerta hacia la herramienta.
Asegúrese de que la puerta esté cerrada para impedir
que las brocas se caigan.
INTERRUPTOR CORREDIZO DE
ENCENDIDO Y APAGADO
Esta herramienta se enciende mediante el interruptor
corredizo ubicado en la parte delantera de la caja
protectora del motor (Fig. 6).
PARA ENCENDER LA HERRAMIENTA, deslice el botón
del interruptor hacia fuera, hasta la posición "I".
PARA APAGAR LA HERRAMIENTA, deslice el botón
del interruptor hacia dentro, hasta la posición "0".
Sujete la herramienta con las
dos manos al arrancarla, ya que
el par ocasionado por el motor puede hacer que la
herramienta se tuerza.
-52-

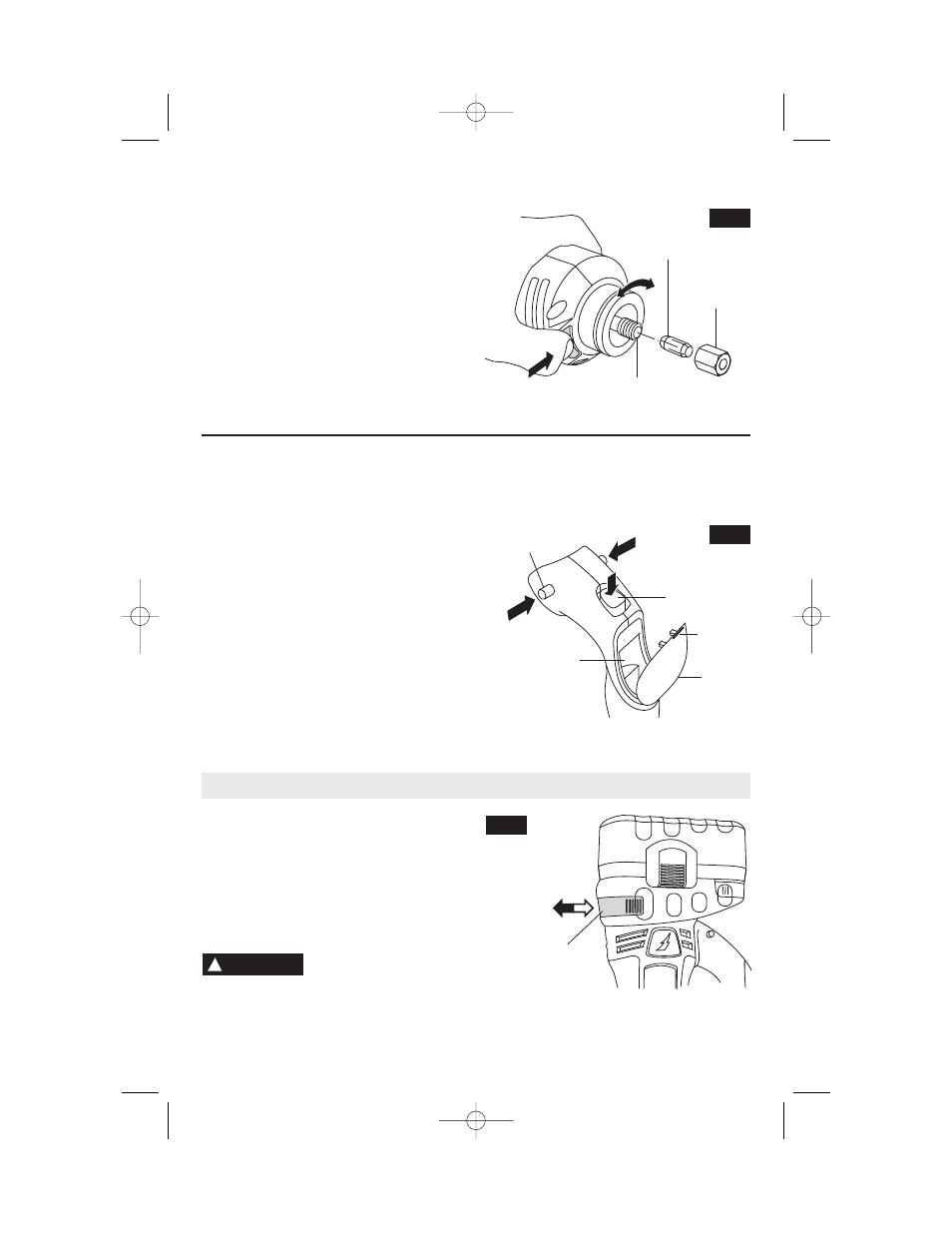

CAMBIO DEL PORTAHERRAMIENTA
El portaherramienta de 1/8" (0.125") se usa con brocas
Zip de 1/8" (0.125") de diámetro, el portaherramienta
de 1/4" (0.250") se utiliza con brocas Zip de 1/4"
(0.250") de diámetro y el de 5/32" (0.156") se usa con
brocas Zip de 5/32" (0.156") de diámetro. Para cambiar
el portaherramienta, retire primero la broca Zip.
Continúe aflojando y desenroscando la tuerca del
portaherramienta hasta que pueda retirarla de la
herramienta. Quite el portaherramienta y reemplácelo
con otro (Fig. 4) (cada portaherramienta tiene dos
extremos y se puede usar cualquiera de dichos
extremos). Con la mano vuelva a apretar la tuerca del
portaherramienta en el portaherramienta girándola
hacia la derecha. Ahora puede insertar una nueva broca
Zip como se indica en la sección Instalación de las
brocas (Fig. 2 ó 3).
PORTA-
HERRAMIENTA
TUERCA
DEL PORTA-
HERRAMIENTA
EJE DE SALIDA
FIG. 4
FIG. 5
ÁREA DE
ALMACENAMIENTO
DE BROCAS Y
PORTAHERRAMIENTAS PUERTA
PASADOR DE
FIJACIÓN
BOTÓN DE
LIBERACIÓN
LENGÜETA
ADVERTENCIA !
0 1
INTERRUPTOR
CORREDIZO DE
ENCENDIDO Y
APAGADO
FIG. 6
