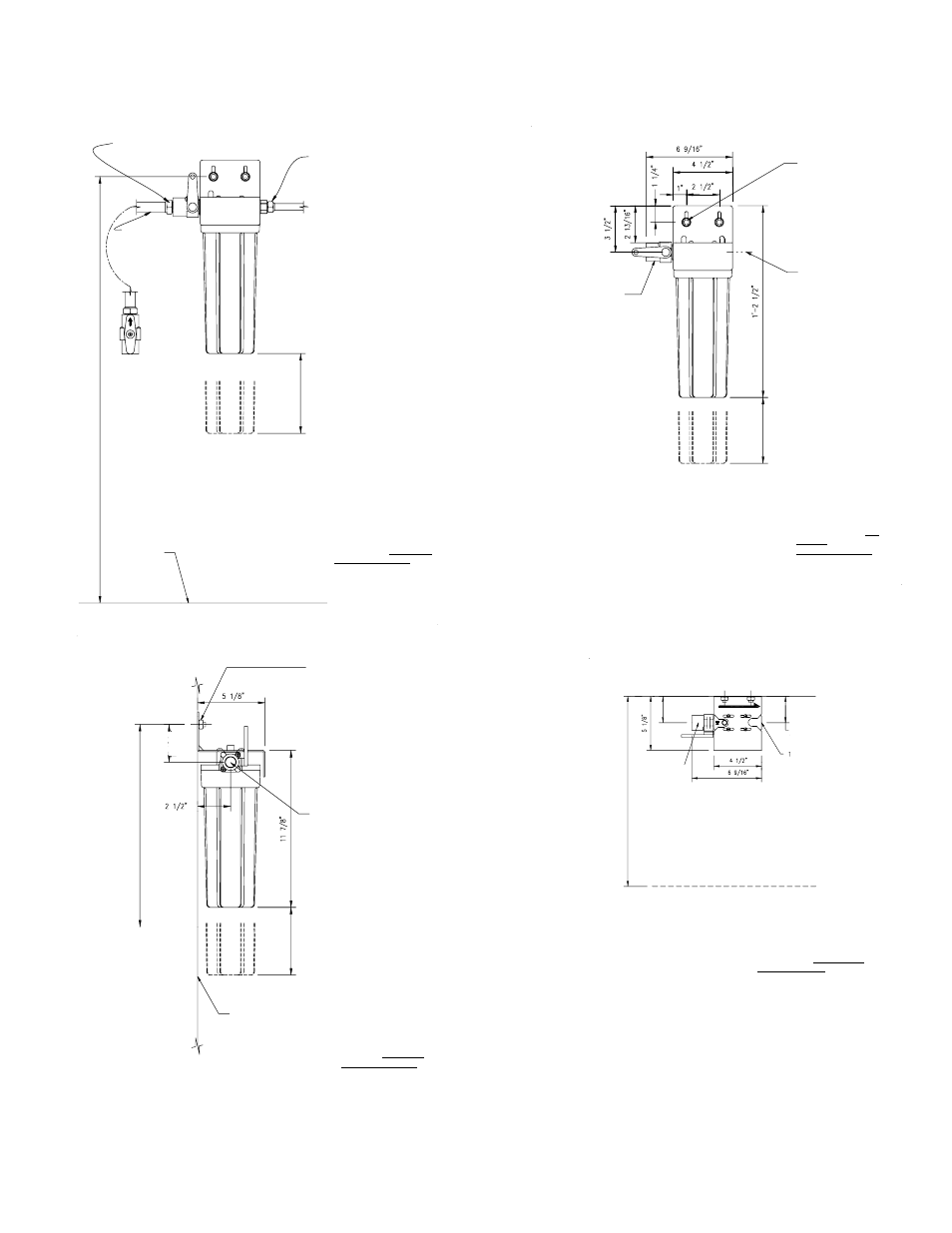

Schémas d’installation et dimensions
NI NI
ADAPTATEUR D’1/2 PO MPT
REQUIS POUR L’ENTRÉE FPT.
TUYAU D’1/2 PO OU TUYAUTERIE
À BOISSONS RENFORCÉ
FLEXIBLE D’1/2 PO DE DIA. INT.
À PARTIR
DE L’ARRIVÉE D’EAU MUNICIPALE
CHLORÉE.
ADAPTATEUR D’1/2
PO MPT REQUIS
POUR
LA SORTIE FPT.
INSTALLER UNE TUYAUTERIE
APPROPRIÉE SUR L’ÉQUIPEMENT
POUR L’EAU FILTRÉE.
ALIMENTATION
EN EAU
HAUTEUR D'INST
ALLA
TION
2 PI
ET
8
PO
MIN
. - 5
PI
ET
0
PO
AU
-DESSUS
DU
SOL
FINI
INSTALLATION - MIN.
- ROBINET À BILLE À
PASSAGE INTÉGRAL
D'1/2 PO AVEC RACCORD
D'ENTRÉE D'1/2 PO FTP.
(ROBINET NON INCLUS)
REMARQUE : NE PAS MONTER LE
FILTRE DERRIÈRE LA MACHINE
À GLAÇONS OU D'AUTRES
APPAREILS POUVANT BLOQUER
L’ACCÈS POUR L’ENTRETIEN DU
SYSTÈME DE FILTRATION.
DÉGAGEMENT POUR LE RETRAIT
3 PO MIN.
LIGNE DU SOL
PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L’UNITÉ DE FILTRATION DE L’EAU DOIT
ÊTRE INSTALLÉE SUR L’ALIMENTATION
EN EAU FROIDE UNIQUEMENT.
MONTER SUR DES POTEAUX DE
CLOISON OU DES PANNEAUX MU-
RAUX SOLIDES. NE PAS MONTER
SUR DES PANNEAUX DE PLÂTRE
OU DE GYPSE NON SOUTENUS.
RACCORD D'ENTRÉE DU
ROBINET À BILLE À PASSAGE
INTÉGRAL D’1/2 PO VERS
ALIMENTATION EN EAU FROIDE.
3 PO MIN.
DÉGAGEMENT
POUR
LE RETRAIT
HAUTEUR D’INST
ALLA
TION
2 PI
ET
8
PO
MIN
. - 5
PI
ET
0
PO
AU
-DESSUS
DU
SOL
FINI
2-7/8
PO
MUR PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L’UNITÉ DE FILTRATION DE L’EAU DOIT ÊTRE
INSTALLÉE SUR L’ALIMENTATION
EN EAU FROIDE UNIQUEMENT.
ROBINET À BILLE À PASSAGE
INTÉGRAL D’1/2 PO AVEC
RACCORD D'ENTRÉE D’1/2 PO
À PARTIR DE L’ALIMENTATION
EN EAU DU BÂTIMENT.
RACCORD DE SORTIE
D'1/2 PO FTP VERS
L'ÉQUIPEMENT.
MONTER SUR DES POTEAUX DE
CLOISON OU DES PANNEAUX MU-
RAUX SOLIDES. NE PAS MONTER
SUR DES PANNEAUX DE PLÂTRE
OU DE GYPSE NON SOUTENUS.
PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L’UNITÉ DE FILTRATION DE L’EAU
DOIT ÊTRE INSTALLÉE SUR L'ALI-
MENTATION
EN EAU FROIDE UNIQUEMENT.
3 PO MIN.
DÉGAGEMENT
POUR
LE RETRAIT
VERS L’ÉQUIPEMENT
(SORTIE)
2-1/2 PO
VERS LA
SORTIE
PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L’UNITÉ DE FILTRATION DE L’EAU DOIT
ÊTRE INSTALLÉE SUR L’ALIMENTATION EN
EAU FROIDE UNIQUEMENT.
REMARQUE : NE PAS MONTER LE
FILTRE DERRIÈRE LA MACHINE
À GLAÇONS OU D’AUTRES
APPAREILS POUVANT BLOQUER
L’ACCÈS POUR L’ENTRETIEN DU
SYSTÈME DE FILTRATION.
Direction du débit
DE L’ALIMEN-
TATION EN EAU
FROIDE (ENTRÉE)
2 1/2 " VERS L'EN
-
TRÉE
1 PI - 6 PO MIN.
DÉGAGEMENT POUR
L'ENTRETIEN
