Branchement du VS-2 au media center
Préparation
Lorsqu’un système LIFESTYLE ® est installé avec le VS-2, l’alimentation
électrique du media center doit être raccordée au VS-2 et non pas
directement au media center.
• Si vous installez simultanément le VS-2 et votre système
LIFESTYLE ® , sortez le module d’alimentation secteur du carton du
media center LIFESTYLE pour commencer.
• Si vous ajoutez le VS-2 à un système LIFESTYLE ® existant, éteignez
votre système LIFESTYLE, attendez une trentaine de secondes, puis
débranchez le module d’alimentation secteur. Déconnectez ensuite
l’alimentation du panneau arrière du media center. Débranchez tous les
câbles raccordés aux connecteurs Video OUT et Video IN du media
center.

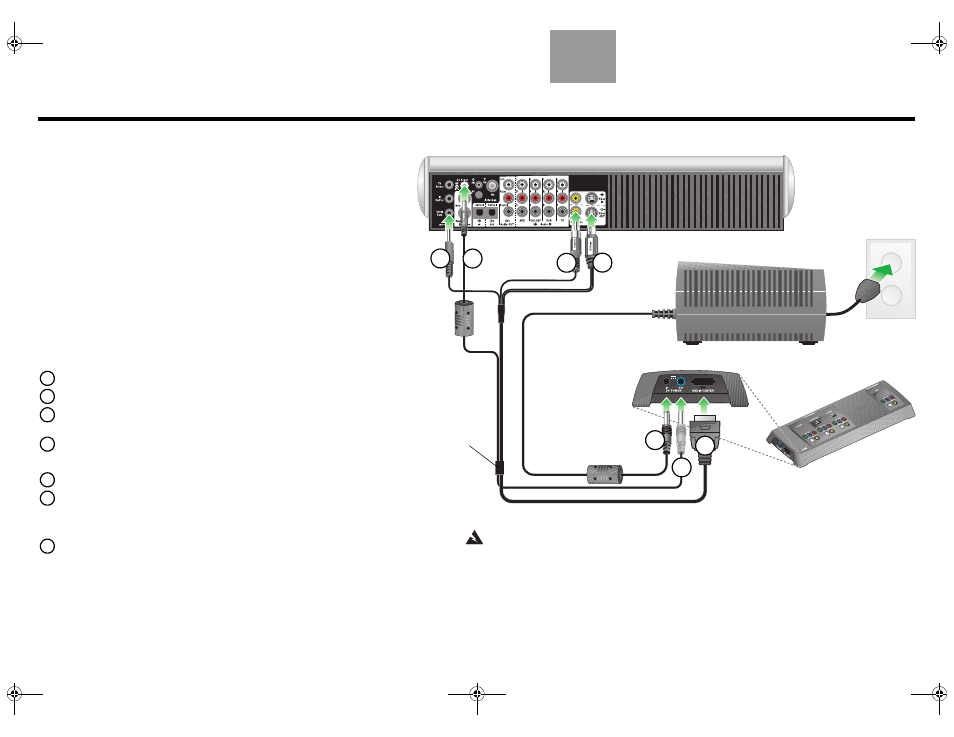

Branchement du VS-2 au media center
Câble VS-2
Panneau arrière du VS-2
Adaptateur d’alimentation
du media center
Panneau arrière du media center
AVERTISSEMENT : Le VS-2 doit être uniquement alimenté par le module
d’alimentation électrique du media center fourni avec votre système LIFESTYLE ® .
2
3 4
1
5
6
7
• Une extrémité du câble VS-2 est dotée de quatre connecteurs.
Raccordez-la au media center.
1 Insérez la fiche Serial Data dans le connecteur Serial Data.
2 Insérez la fiche DC Power dans le connecteur DC Power.
3 Insérez la fiche Composite dans le connecteur Composite Video
OUT.
4 Insérez la fiche S-Video dans le connecteur S-Video OUT.
• Connectez l’autre extrémité du câble VS-2 au panneau arrière du VS-2.
5 Insérez la fiche multi-broches dans le connecteur Media Center.
6 Insérez la fiche DC Power dans le connecteur DC POWER Out.
• Connectez l’alimentation secteur du media center au panneau arrière du
VS-2:
7 Insérez la fiche DC Power de l’alimentation secteur du media center dans
le connecteur DC POWER In.
Remarque : Le cordon d’alimentation entre le VS-2 et le media center doit
être le plus droit possible. En effet, il fait office d’antenne pour la
télécommande du système LIFESTYLE
® .
