6
Italiano
Collegamento dell’espansore VS-2 al media center
Preparazione
Quando si configura un sistema LIFESTYLE
®
con un espansore video VS-2,
l’alimentatore del media center si collega al VS-2 invece che al media
center.
• Se si installano l’espansore VS-2 e il sistema LIFESTYLE
®
contemporaneamente, prima di iniziare individuare l’alimentatore del
media center nella confezione del sistema LIFESTYLE.
• Se si aggiunge l’espansore VS-2 a un sistema LIFESTYLE
®
esistente, spegnere il sistema LIFESTYLE, attendere 30 secondi e
scollegare l’alimentatore del media center dalla presa di corrente. In
seguito, scollegare l’alimentatore dal pannello posteriore del media
center. Inoltre, rimuovere tutti i cavi video dai jack Video OUT e Video IN
del media center.

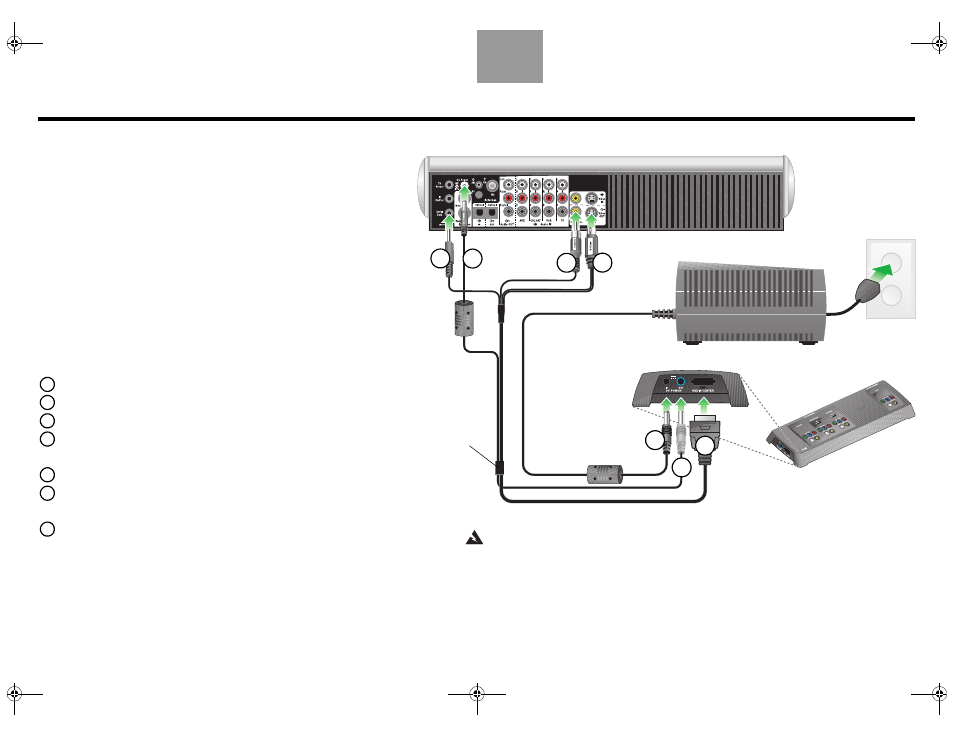

Collegamento dell’espansore VS-2 al
media center
Cavo VS-2
Pannello laterale del VS-2
Alimentatore del media center
Pannello posteriore del media center
AVVERTENZA:
l’espansore VS-2 può essere utilizzato solo con l’alimentatore
del media center fornito con il sistema di home entertainment LIFESTYLE
®
DVD.
2
3
4
1
5
6
7
• Collegare l’estremità con 4 connettori del cavo VS-2 al media center:
1 Inserire lo spinotto Serial Data nel jack Serial Data.
2 Inserire lo spinotto DC Power nel jack DC Power.
3 Inserire lo spinotto Composite nel jack Composite Video OUT.
4 Inserire lo spinotto S-Video nel jack S-Video OUT.
• Collegare l’altra estremità del cavo VS-2 al pannello laterale del VS-2:
5 Inserire lo spinotto multi-pin nel jack Media Center.
6 Inserire lo spinotto DC Power nel jack DC POWER Out.
• Collegare l’alimentatore del media center al pannello laterale del VS-2:
7 Inserire il cavo di alimentazione CC dell’alimentatore nel jack DC
POWER In dell’espansore.
Nota: svolgere il più possibile i cavi di alimentazione CC dall’alimentatore del
media center al VS-2 e dal VS-2 al media center. Quest’ultimo cavo funge da
antenna per il telecomando del sistema LIFESTYLE
®
.
