4
7)
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600 Min. mm.
420
Min.
mm.
Вир³внювання
Якщо необх³дно вир³вняти
плиту, вкрут³ть регулююч³
н³жки, що входять до
комплекту постачання, у
спец³альн³ м³сця, що
знаходяться у кутках основи
(див. малюнок).
Н³жки* вмонтовуються у
гн³зда п³д основою плити.
П³дключення електроенерг³³
Встанов³ть на кабел³ вилку, розраховану на
навантаження, вказане в табличц³ з техн³чними
характеристиками, розм³щен³и на плит³ (див.
таблицю Техн³чних Даних).
У раз³ прямого п³дключення до мереж³ необх³дно
пом³стити м³ж плитою ³ мережею всеполярнии
вимикач з м³н³мальною в³дстанню м³ж контактами
3 мм, розраховании на вказане навантаження ³
такии, що в³дпов³даº норм³ NFC 15-100 (др³т
заземлення не повинен перериватися вимикачем).
Кабель живлення повинен бути розташовании так,
щоб жодна з иого частин не п³ддавалася
нагр³ванню вище, н³ж на 50°C в³д температури
довк³лля.
До виконання п³дключення переконаитеся, що:
• розетка маº заземлення, в³дпов³дно до
встановлених норм;
• розетка âèòðèìóº максимальне навантаження
потужност³ обладнання, вказане на табличц³ з
характеристиками;
• напруга живлення знаходиться в межах
значень, вказаних на табличц³;
• розетка сум³сна з вилкою плити. В ³ншому
випадку зам³н³ть розетку або вилку; не
використовуите подовжувач³ и тр³иники.
У встановлен³и плит³, маº бути забезпечении
легкии доступ до електричного кабелю ³ розетки.
Кабель не повинен мати перегин³в або бути
стиснутим.
Кабель маº пер³одично перев³рятися ³ м³нятися
т³льки фах³вцями.
П³äïðèºìñòâî не несе будь-яко³
в³дпов³дальност³, якщо ц³ норми не
дотримуватимуться.
П³дключення газу
П³дключення до газово³ мереж³ або балона може
виконуватися за допомогою гнучкого гумового
шланга або шланга в сталевому обплетенн³, зг³дно
д³ючим нац³ональним нормам ³ п³сля того, як
встановлено, що плита була налаштована на тип
газу, на якому вона працюватиме (див.
Кал³брувальна бирка на кришц³: в ³ншому випадку
див. нижче). У раз³ роботи плити в³д балона ³з
зр³дженим газом, використовуите редуктори
в³дпов³дно до д³ючих норм у ñòðàíi, де буде
використано вироб. Щоб полегшити п³дключення,
живлення газу може подаватися збоку *:
переставте в обратному íàïðÿìi утримувач гумки
для п³дключення замикаючо³ пробки ³ зам³н³ть
ущ³льнювач, що входить у комплект постачання.
Для безпереб³ино³ роботи, для адекватного
використання енерг³³ ³ б³льш тривалого терм³ну
служби плити, забезпечте тиск подач³ газу в
межах значень, вказаних в таблиц³ Характеристик
пальник³в ³ форсунок (див. нижче).
П³дключення газу за допомогою гнучкого
гумового шланга
Перев³рте, щоб шланг в³дпов³дав д³ючим
державним нормам. Внутр³шн³и д³аметр шланга
повинен бути: 8 мм для зр³дженого газу; 13 мм
для метану.
Виконавши з’ºäíàííÿ, переконаитеся в тому, що
шланг:
• не òîðêàºòüñÿ частин, як³ нагр³ваються вище
температури в 50оC;
• не маº будь-якого натягнення або скручування,
не маº згин³в або стискань;
• не òîðêàºòüñÿ гострих предмет³в, кра³в, рухомих
частин ³ не здавлении;
• може бути легко оглянутии по вс³и довжин³ для
контролю иого стану;
• маº довжину меншу н³ж 1500 мм;

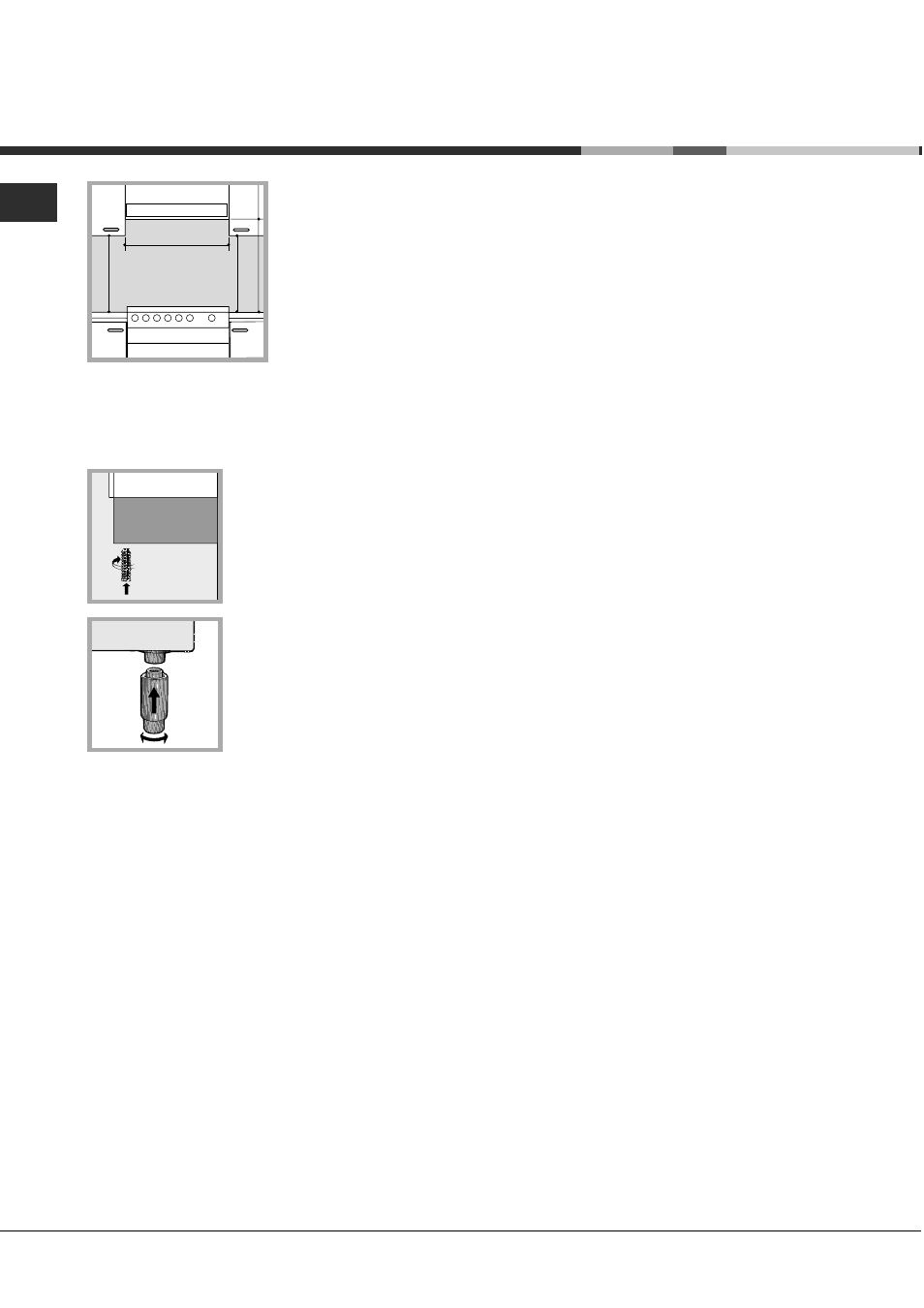

• якщо плита буде
встановлена п³д секц³ºю
нав³сних мебл³в, в³дстань
до ³³ поверхн³ не повинна
бути меншою за 420мм.
Така в³дстань повинна
складати 700 мм, якщо
секц³я нав³сних мебл³в
зроблена з горючого
матер³алу (див.
малюнок);
• не розм³щуите занав³сок позаду плити або
ближче н³ж 200 мм в³д ³³ стор³н;
• витяжки повинн³ встановлюватися зг³дно
вказ³вкам в³дпов³дно³ ³нструкц³³.
