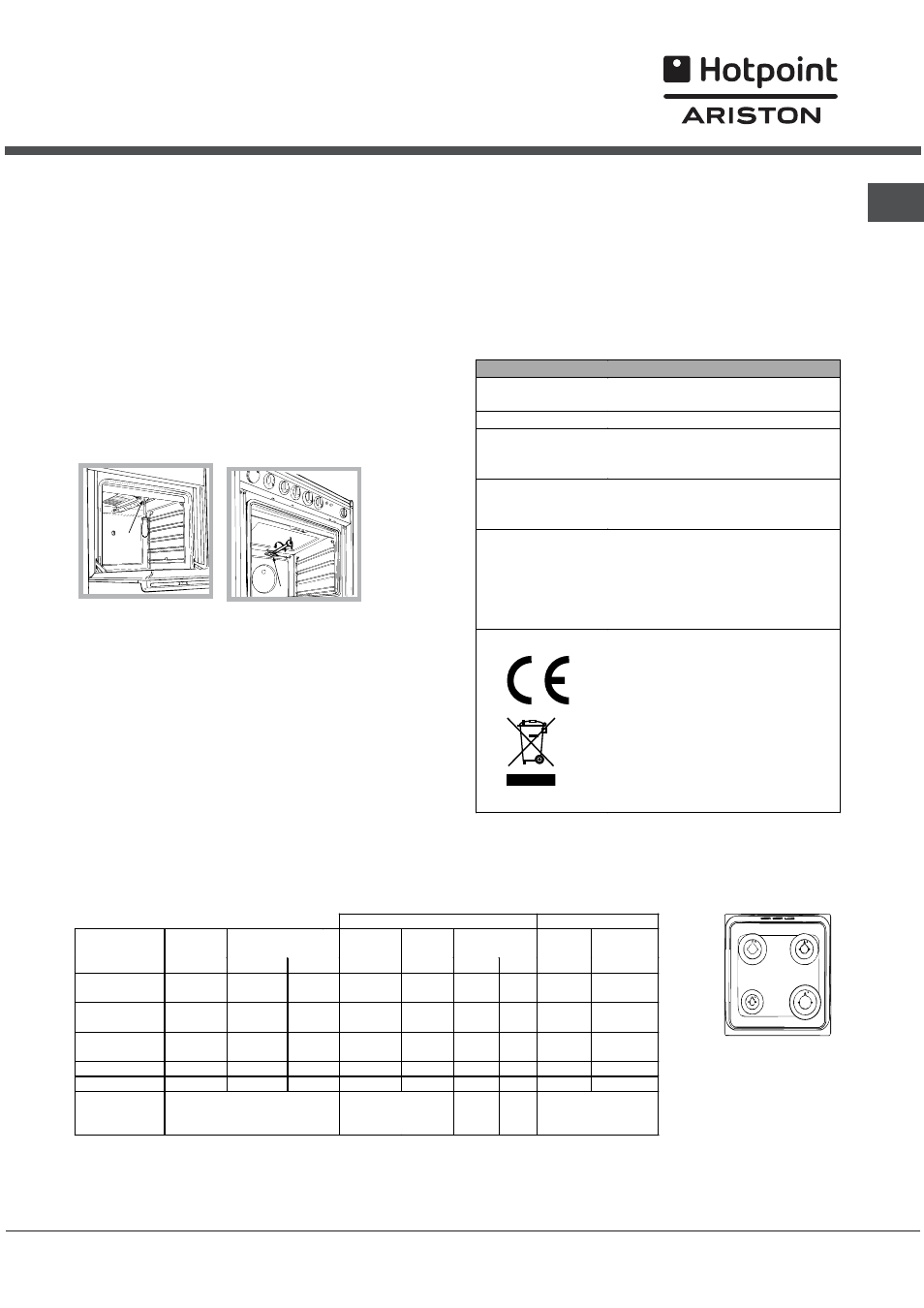

4. agire sulla vite di regolazione posta all’esterno
dell’astina del termostato (vedi figure) fino a ottenere
una piccola fiamma regolare.
Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
5. verificare che ruotando rapidamente la manopola
dalla posizione MAX a quella MIN o con rapide
aperture e chiusure della porta del forno non si
abbiano spegnimenti del bruciatore.
Adattamento del grill
Sostituzione dell’ugello del bruciatore del grill:
1. rimuovere il bruciatore del grill dopo aver tolto la
vite V (vedi figura);
2. svitare l’ugello del bruciatore grill servendosi
dell’apposita chiave a tubo per ugelli (vedi figura),
o meglio ancora di una chiave a tubo di 7 mm e
sostituirlo con quello adatto al nuovo tipo di gas
(vedi tabella Caratteristiche bruciatori e ugelli).
Fare attenzione ai cavi delle candele e ai tubi delle
termocoppie.
I bruciatori del forno e del grill non necessitano di
regolazione dell’aria primaria.
V
I
S S
R A
DATI TECNICI
Dimensioni
Forno HxLxP
34x38x44 cm
Volume lt. 57
Dimensioni utili
del cassetto
scaldavivande
larghezza cm 42 profondita cm
44 altezza cm 17
Tensione e
frequenza di
alimentazione
vedi targhetta caratteristiche
Bruciatori
adattabili a tutti i tipi di gas indicati
nella targhetta caratteristiche
situata all'interno della ribaltina
oppure, una volta aperto il cassetto
scaldavivande, sulla parete interna
sinistra.
Direttive Comunitarie: 73/23/CEE
del 19/02/73 (Bassa Tensione) e
successive modificazioni -
89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica) e
successive modificazioni -
90/369/CEE del 29/06/90 (Gas) e
successive modificazioni -
93/68/CEE del 22/07/93 e
successive modificazioni -
2002/96/EC.
Tabella 1 Gas Liquido Gas Naturale
Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By Pass
1/100
ugello
1/100
portata*
g/h
ugello
1/100
portata*
l/h
Bruciatore
Nominale Ridotto (mm) (mm) *** ** (mm)
Rapido
(Grande) (R)
100 3.00 0.7 41 87 218 214 128 286
Semi Rapido
(Medio) (S)
75 1.90 0.4 30 70 138 136 104 181
Ausiliario
(Piccolo) (A)
51 1.00 0.4 30 52 73 71 76 95
Forno - 3.10 1.0 46 85 225 221 132 295
Grill - 2.50 - - 80 182 179 122 238
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
28-30
20
35
37
25
45
20
17
25
* A 15°C 1013 mbar-gas secco *** Butano P.C.S. = 49,47 MJ/Kg
** Propano P.C.S. = 50,37 MJ/Kg Naturale P.C.S. = 37,78 MJ/m³
Dopo la regolazione con un gas diverso da quello di
collaudo, sostituire la vecchia etichetta di taratura
con quella corrispondente al nuovo gas, reperibile
presso i Centri Assistenza Tecnica Autorizzata.
Qualora la pressione del gas sia diversa (o variabile)
da quella prevista, è necessario installare sulla
tubazione d’ingresso un regolatore di pressione,
secondo le norme EN 88-1 e EN88-2 per i “regolatori
per gas canalizzati”.
Tabella caratteristiche bruciatori e ugelli
