4
IT
A
V
norme UNI-CIG 7141 .
Se una o più di queste condizioni non può essere
rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1 (apparecchio
incassato tra due mobili), bisogna ricorrere al tubo
flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi filettati
Verificare che il tubo sia conforme alle norme UNI-
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549 .
Per mettere in opera il tubo eliminare il portagomma
presente sull’apparecchio (il raccordo di entrata del
gas all’apparecchio è filettato 1/2 gas maschio
cilindrico).
Effettuare l’allacciamento in modo che la lunghezza
della tubatura non superi i 2 metri di estensione
massima, e assicurarsi che il tubo non venga a
contatto con parti mobili e non sia schiacciato.
Controllo tenuta
A installazione ultimata, controllare la perfetta tenuta
di tutti i raccordi utilizzando una soluzione saponosa e
mai una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare l’apparecchio a un tipo di gas
diverso da quello per il quale è predisposto (indicato
sull’etichetta di taratura sul coperchio).

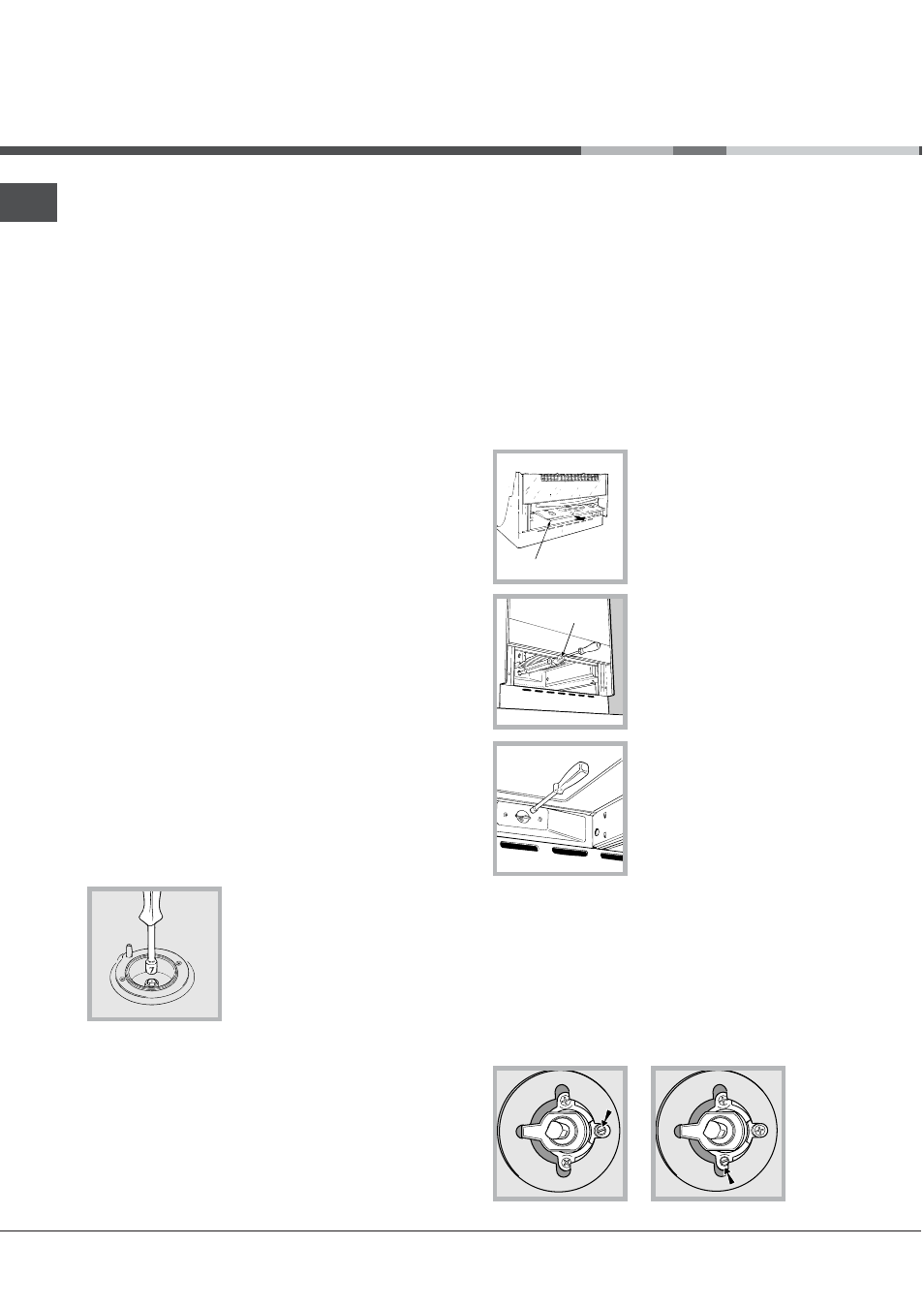

Adattamento del piano cottura
Sostituzione degli ugelli dei
bruciatori del piano:
1. togliere le griglie e sfilare i
bruciatori dalle loro sedi;
2. svitare gli ugelli, servendosi
di una chiave a tubo da 7 mm
(vedi figura), e sostituirli con
quelli adatti al nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo
le operazioni inverse rispetto alla sequenza di cui
sopra.
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta all’interno o di fianco all’astina del
rubinetto fino a ottenere una piccola fiamma regolare.
Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
I bruciatori del piano non necessitano di regolazione
dell’aria primaria.
Adattamento del forno
Sostituzione dell’ugello del bruciatore del forno:
1. togliere il cassetto
scaldavivande;
2. sfilare la protezione
scorrevole A
(vedi figura);
3. rimuovere il bruciatore del
forno dopo aver svitato la vite V
(vedi figura);
l’ operazione viene facilitata
togliendo la porta del forno.
4. svitare l’ugello del bruciatore
con l’apposita chiave a tubo
per ugelli (vedi figura) o con
una chiave a tubo di 7 mm e
sostituirlo con quello adatto al
nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e ugelli).
Regolazione del minimo del bruciatore forno gas:
1. accendere il bruciatore (vedi Avvio e Utilizzo);
2. portare la manopola sulla posizione di minimo (MIN)
dopo averla lasciato per 10 minuti circa in quella di
massimo (MAX);
3. togliere la manopola;
