28

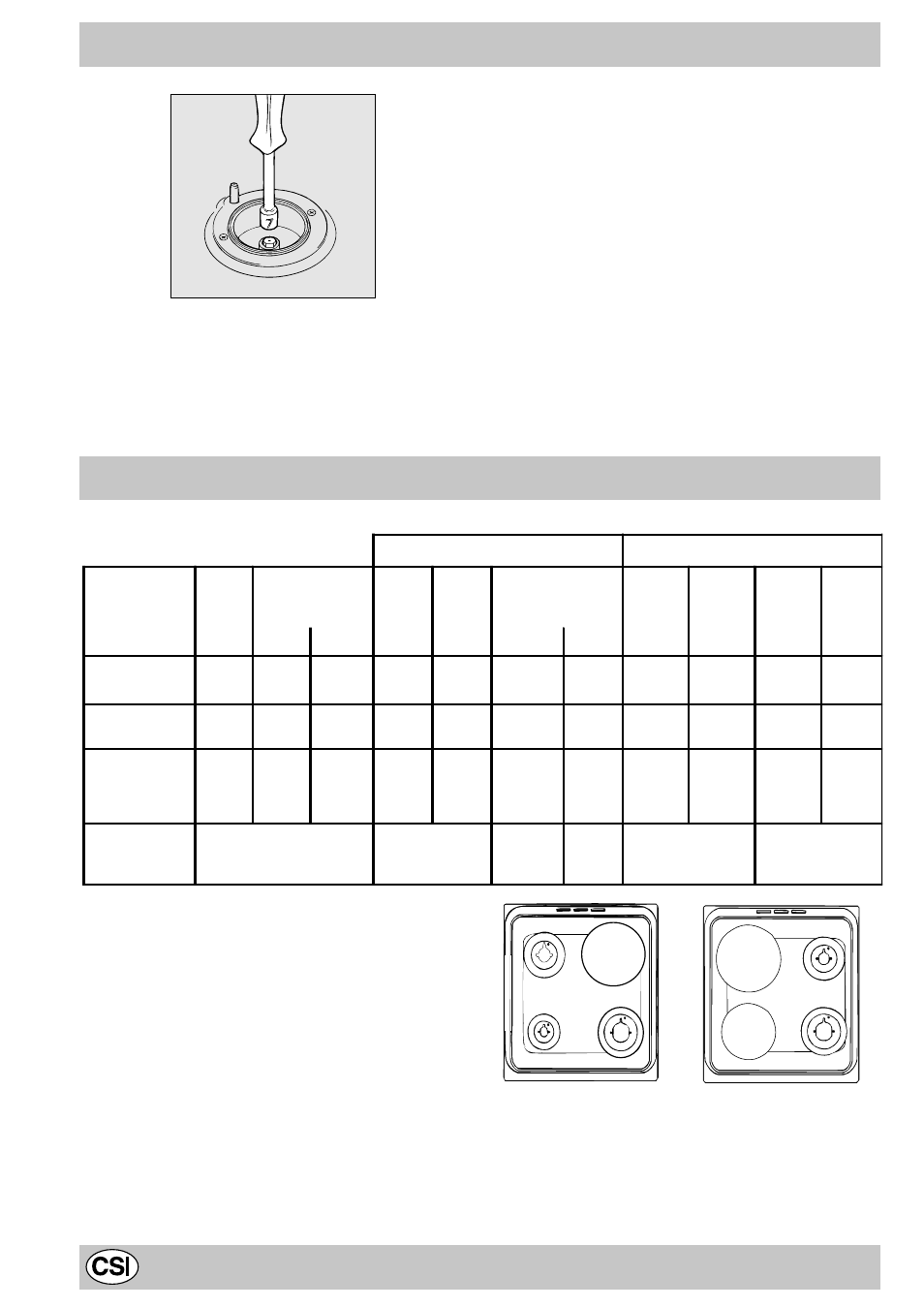

б) Регулировка минимального пламени верхних горелок:
·
поверните рукоятку к минимальному положению;
· снимите рукоятку и вращайте ее регулировочный винт
(расположен сбоку или внутри стержня регулятора) в
разные стороны пока пламя не станет малым, но
устойчивым.
N.B. В случае с сжиженным газом регулировочный винт дол-
жен быть закручен полностью.
·
убедитесь, что при быстром повороте рукоятки от мак-
симального к минимальному положению пламя не гаснет.
в) Регулировка поступления воздуха в горелки:
·
регулировка не требуется.
Важно: по завершении всех операций старую наклейку за-
мените на новую — с указанием типа используемого газа
(наклейку можно приобрести в сервисном центре).
Примечание: если давление используемого газа отличает-
ся от рекомендуемого, на подводную трубу в соответствии
действующими местными стандартами необходимо устано-
вить подходящий редуктор.
* Сухой газ при 15°С и давлении 1013 мбар
** Пропан P.C.S. = 50.37 MДж/кг
*** Бутан P.C.S. = 49.47 MДж/кг
Природный газ P.C.S. = 37.78 MДж/м 3
Характеристики горелок и жиклеров
S
R A
Ø180
K 3M11/R K 3N11S/R
S
R
ш 145
ш 180
Таблица 1 Сжиженный газ Природный газ
Горелка Диа-
метр
(mm)
мощность
кВт (p.c.s.*)
стие
1/100
Жиклер
1/100
Поток*
g/h
Жиклер
1/100
Поток*
l/h
Жиклер
1/100
Поток*
l/h
номин. уменьш. (мм) (мм) *** ** (мм) (мм)
Быстрая
(большая)(R)
100 3.00 0.7 41 87 218 214 128 286 143 286
Полубыстрая
(средняя)(S)
75 1.90 0.4 30 70 138 136 104 181 118 181
Дополни-тел-
ьная
(Маленькая)
(A)
51 1.00 0.4 30 52 73 71 76 95 80 95
Давление
Номинальное (мбар)
Минимальное (мбар)
Максимальное (мбар)
28-30
20
35
37
25
45
20
17
25
13
6,5
18
