18
Installation de l’amplificateur stéréo Lifestyle ®
Fr
ança
is
Installation avec le music center modèle 5
Cette installation nécessite l’utilisation d’un câble adaptateur d’entrée audio de 1 m. Contactez
votre revendeur Bose
® ou le service client de Bose. Reportez-vous à la liste d’adresses et de
numéros de téléphone incluse dans le carton d’emballage.
ATTENTION : Avant de réaliser les connexions, mettez le système Lifestyle ® hors tension et
débranchez le music center de la prise secteur. NE BRANCHEZ PAS l’amplificateur à une prise
secteur avant d’avoir réalisé toutes les autres connexions.
ATTENTION : NE CONNECTEZ PAS le câble d’entrée audio de l’amplificateur stéréo Lifestyle ®
aux sorties SPEAKERS A ou SPEAKERS B. L’amplificateur est conçu pour fonctionner
correctement avec le signal de sortie de niveau fixe délivré par les connecteurs de sortie FIXED
OUTPUT.
1. Déconnectez le câble du module Acoustimass ® des sorties FIXED L et R situées sur le
panneau arrière du music center (Figure 14).
2. Insérez le connecteur de raccord RCA rouge du câble adaptateur d’entrée audio dans la
prise FIXED OUTPUT R (droite). Insérez le connecteur de raccord RCA blanc dans la
prise FIXED OUTPUT L (gauche). Insérez la mini-fiche de 3,5 mm dans le connecteur
SYSTEM CONTROL 2 situé sur le panneau arrière du music center.
3. Insérez la fiche RCA rouge du module Acoustimass dans le connecteur de raccord rouge
et la fiche RCA blanche dans le connecteur de raccord blanc.
4. Connectez l’une des extrémités du câble audio 6 m (fourni) à la fiche libre du câble
adaptateur d’entrée audio. Connectez l’autre extrémité du câble audio au connecteur
d’entrée (INPUT) Bose
® Link situé sur le panneau arrière de l’amplificateur stéréo
Lifestyle ® .
5. Réglez les commutateurs ROOM CODE de l’amplificateur stéréo Lifestyle ® sur Pièce E
(commutateur 7 relevé, commutateurs 6, 8 est 9 abaissés).
Reportez-vous à la section « Configuration du code de salle de l’amplificateur », page 24.

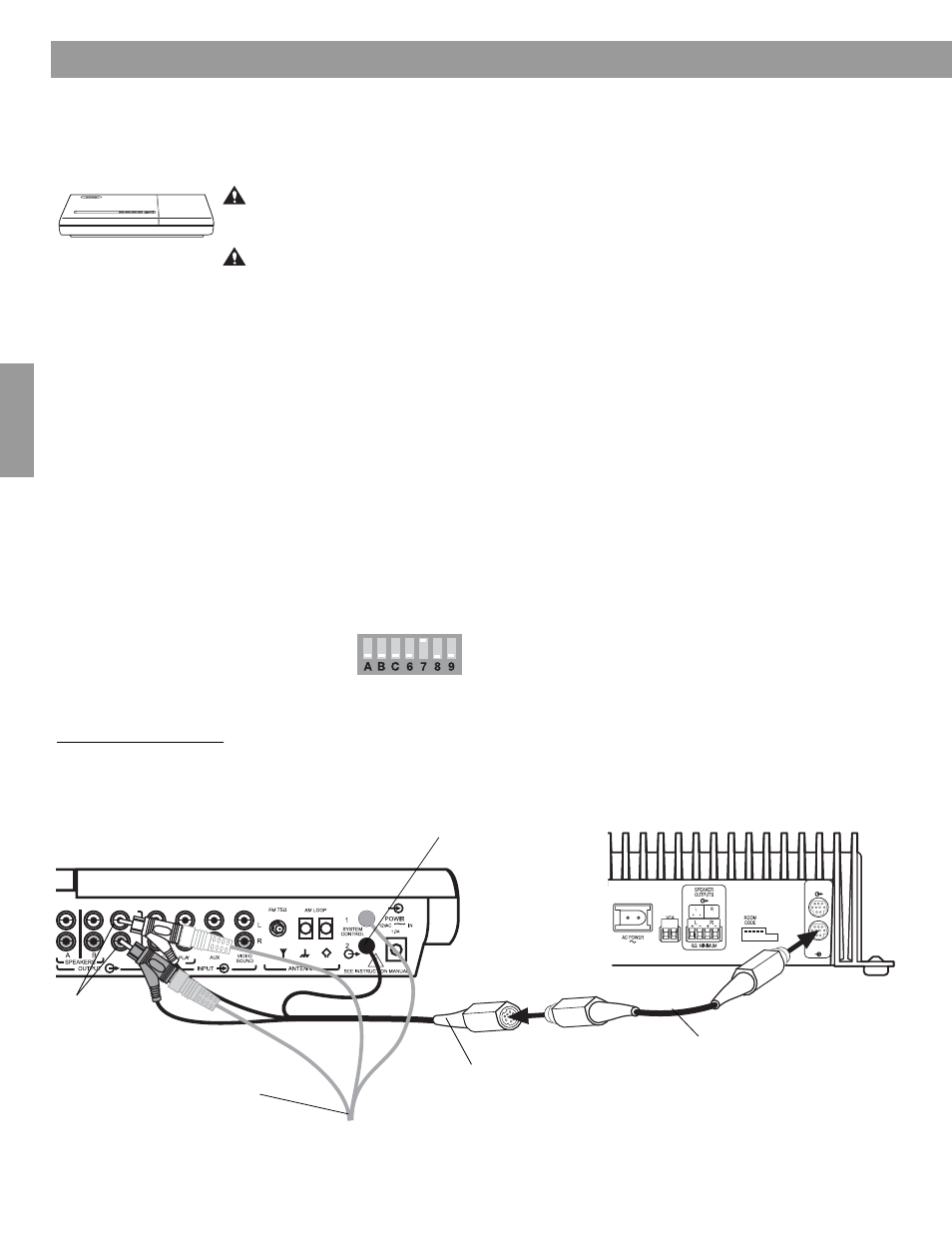

Figure 14
Connexion de
l’amplificateur stéréo
Lifestyle
® au music center
modèle 5
®
BoseLink
OUTPUT
BoseLink
INPUT
Panneau arrière de l’amplificateur stéréo Lifestyle ®
Panneau arrière du music center modèle 5
Câble adaptateur d’entrée
audio de 1 m (disponible
auprès de Bose)
Mini-fiche SYSTEM
CONTROL 2 de 3,5 mm
Sorties de
niveau fixe pour
enceintes
gauche et
droite
Câble du module Acoustimass
Câble Bose ® Link A de 6 m
