16
Instalación del amplificador estéreo Lifestyle ®
Español
Configuración del centro de música Modelo 20
PRECAUCIÓN: Antes de hacer cualquier conexión, apague el sistema Lifestyle ® y desconecte
el centro de música de la toma de corriente alterna (CA) de la red eléctrica. NO enchufe el
amplificador en la toma de corriente hasta haber conectado todos los demás componentes.
1. Introduzca el adaptador DIN de 8 a 9 patillas en el conector de salida SPEAKER
ZONES 2 (Altavoz zona 2) del panel posterior del centro de música (Figura 12).
2. Introduzca un extremo del cable A de enlace Bose ® en el adaptador de 8 a 9 patillas.
3. Introduzca el otro extremo del cable A de enlace Bose ® en el conector de entrada del
enlace Bose ® del panel posterior del amplificador estéreo Lifestyle ® .
4. Configure los interruptores ROOM CODE (Código de sala) del amplificador estéreo
Lifestyle
® para la sala E (interruptor 7 arriba, interruptores 6, 8 y 9 abajo).
Consulte “Configuración del código de sala del amplificador”, en la página 24.

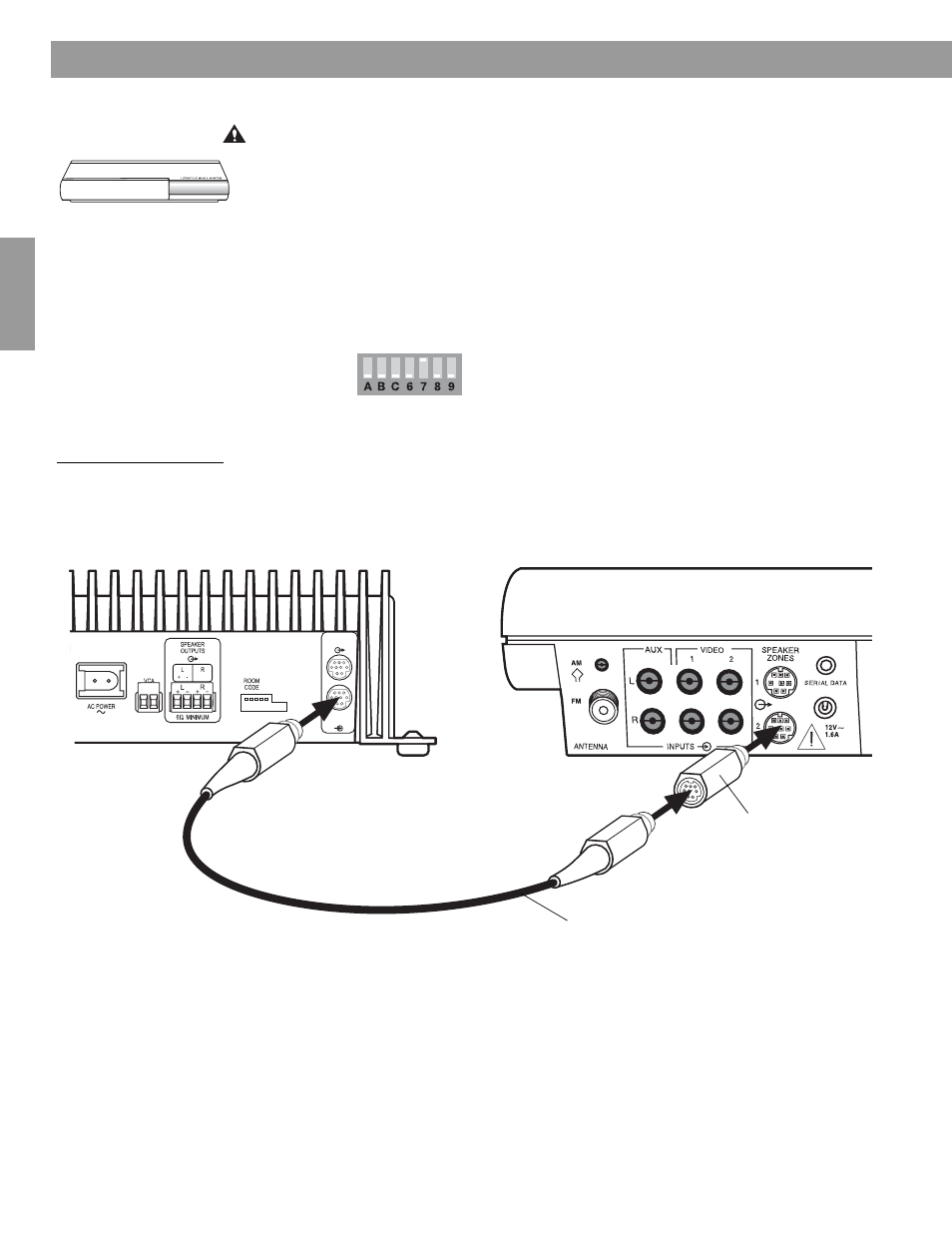

Figura 12
Conexiones del
amplificador estéreo
Lifestyle
® al centro de
música Modelo 20
®
BoseLink
OUTPUT
BoseLink
INPUT
Panel posterior del amplificador estéreo Lifestyle ® Cara posterior del centro de música modelo 20
Cable A de enlace Bose ® de 6 m
Adaptador DIN
de 8 a 9 patillas
