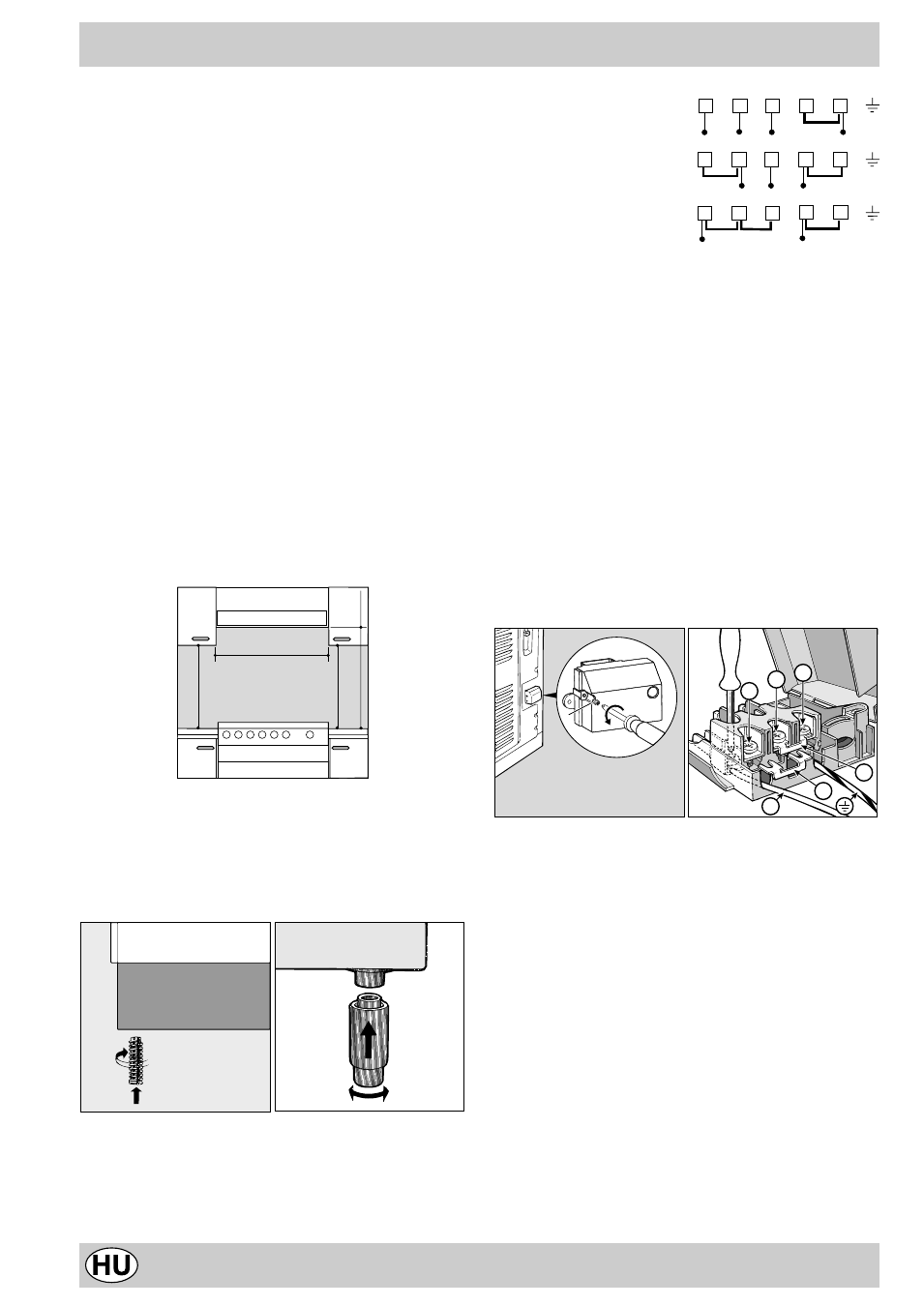

Üzembe helyezés
Az alábbi utasítások szakképzett szerelõnek szólnak,
akinek biztosítania kell a beszerelés, beállítás és mûszaki
karbantartás helyes elvégzését a jelenleg érvényben lévõ
elõírások legmegfelelõbb betartásával.
Fontos: mielõtt bármilyen karbantartási, beállítási stb.
mûveletet végez, mindig válassza le a készüléket az
elektromos hálózatról!
Elhelyezés
A készülék felállítható olyan bútorok mellé, melyek
magassága nem haladja meg a munkalap magasságát. A
tûzhely megfelelõ beszerelése érdekében tartsa be az
alábbi óvintézkedéseket:
a) A készülék mellett elhelyezett olyan bútoroknak, melyek
magassága meghaladja a tûzhely magasságát,
legalább 200 mm távolságra kell lenniük a tûzhely
oldalától.
b) A páraelszívókat a hozzájuk mellékelt használati
útmutató utasításainak megfelelõen, de legalább 650
mm távolságra kell beszerelni.
c) A páraelszívó melletti faliszekrényeket a fõzõlaptól
legalább 420 mm távolságra kell elhelyezni (lásd ábra).
d) Abban az esetben, ha a tûzhelyet faliszekrény alá
fogják beszerelni, a faliszekrénynek minimum 700 mm
távolságra kell lennie, ahogy az ábrán látható.
e) A szekrény mélyedésének az ábrán jelzett méretekkel
kell rendelkeznie.
Szintezés (csak néhány modellnél)
A vízszintbe állításhoz a tûzhelyet állítható lábakkal látták
el. Szükség esetén a tûzhely aljának sarkaiban található
megfelelõ helyekre ezek a lábak felerõsíthetõk (A ábra).
A lábak felszerelése (csak bizonyos modelleknél)
A készülékhez mellékelt lábakat a tûzhely talapzata alá
kell benyomni (B ábra).
A ábra B ábra
Elektromos csatlakoztatás
A vezetéket az alkalmazott elektromos csatlakoztatás
alapján kell méretezni (lásd az alább bemutatott
csatlakoztatási sémát).
Az elektromos kábel beszerelése
Csatlakozó nyílás:
• Csavarozza ki a “V” csavarokat (C ábra)
• A kinyitáshoz húzza meg a biztosítófoglalat fedelét
Az elektromos kábel felszereléséhez végezze el az alábbi
mûveleteket:
• helyezze el a kis A-B csatlakozót a kivitelezni kívánt
csatlakozás típusának megfelelõen a D ábrán
bemutatott séma segítségével.
Megjegyzés:a kis csatlakozók gyárilag készülnek 230 V-
os egyfázisú csatlakozáshoz (az 1.-2.-3. érintkezõk
egymáshoz vannak kapcsolva). A 4.-5. híd a csatlakozó
alsó részében helyezkedik el.
• vezesse be a vezetékeket (N és
$ ) az ábrán bemutatottak
szerint, majd a megfelelõ csavarokat húzza meg.
• rögzítse a megmaradt vezetékeket az 1.-2.-3. érintkezõre.
• rögzítse az elektromos kábelt a megfelelõ
kábelrögzítõbe és zárja le a fedelet a “V” csavar
segítségével.
C ábra D ábra
Az elektromos kábel hálózatba kötése
A kábelhez használjon a típuscímkén jelzett terhelésnek
megfelelõ szabványos villásdugót. Amikor elvégzi a
csatlakoztatást közvetlenül a hálózatra, a készülék és a
hálózat közé szereljen egy minimum 3 mm-es
kontaktnyílású multipoláris megszakítót. A megszakítónak
el kell bírni a terhelést és meg kell felelnie az érvényben
lévõ szabványoknak (a megszakító nem szakíthatja meg
a föld vezetéket). Az elektromos kábelt úgy kell elhelyezni,
hogy a környezet hõmérséklete a kábel hossza mentén
sehol ne haladja meg az 50°C-ot. A csatlakoztatás elõtt
ellenõrizze, hogy:
• a korlátozó szelep és a háztartás elektromos rendszere
elviseli-e a készülék terhelését (lásd típuscímke);
• a hálózatnak van-e az érvényben lévõ szabványoknak
megfelelõ hatékony földelése;
• az aljzat vagy a multipoláris megszakító könnyen
hozzáférhetõ-e a tûzhely beszerelése után.
