Installation mécanique
Appareils de base pour la plage de puissance 0.25 ... 0.75 kW
EDK82ZJ003 DE/EN/FR 1.0
13
l
H1_MechINS−M_INST_TS_Mo_BL_751
2
Installation mécanique
Appareils de base pour la plage de puissance 0.25 ... 0.75 kW

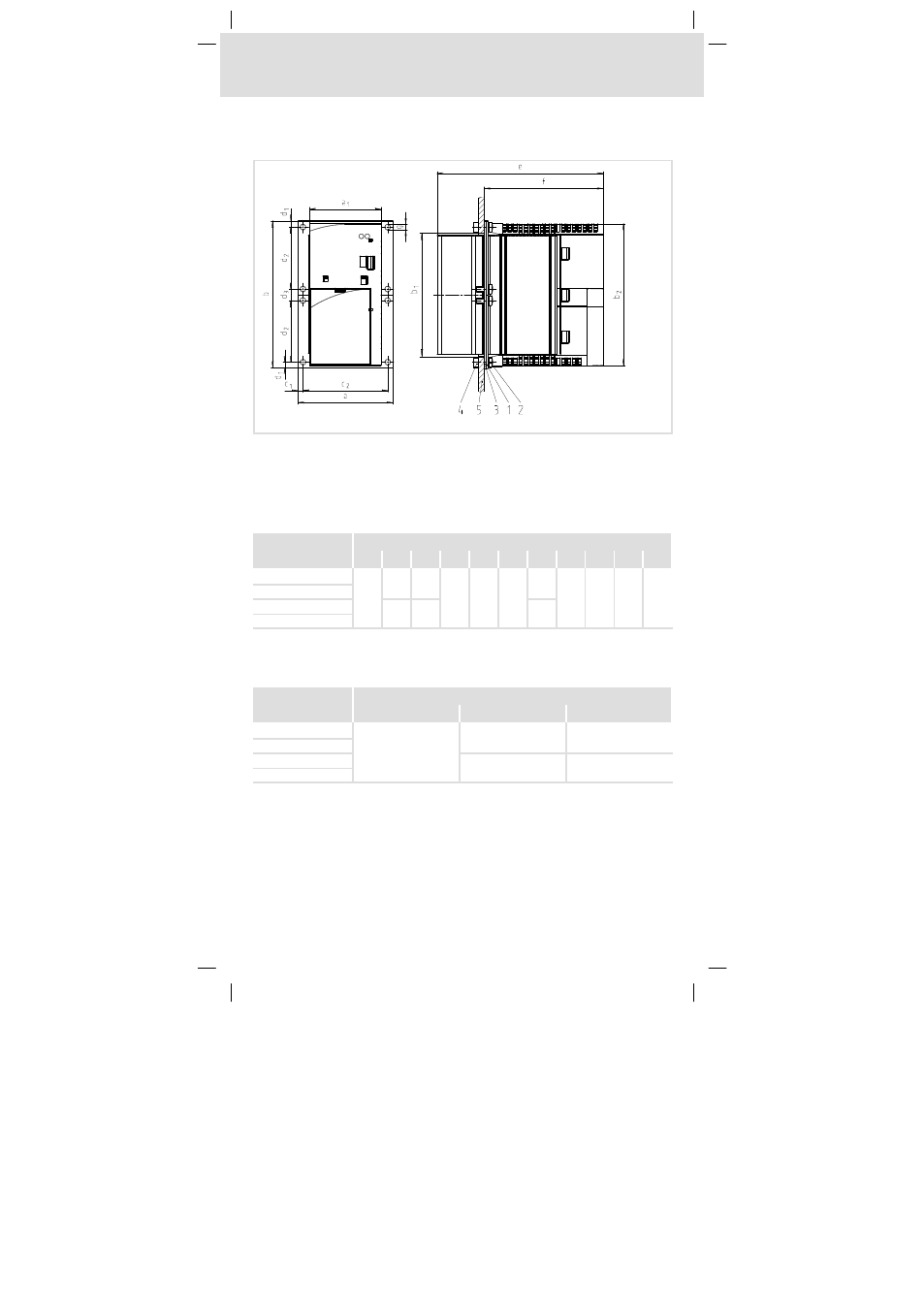

Encombrements
8200vec027
1
Cadre de fixation
2
Vis M4x10
3
Joint
4
Ecrou hexagonal M4
5
Face arrière de l’armoire électrique
Cotes [mm]
8200 vector
a
b
b
2
c
1
c
2
d
1
d
2
d
3
e
1)
f
1)
g
E82DV251K2C
79.4
124
120
4.2
71
5
52
10
140
100
4.5
E82DV371K2C
E82DV551KxC
184
180
82
E82DV751KxC
1)
Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de
courbure du câble. Dans la version PT, les bornes des modules de fonction dépassent le boîtier de
14 mm.
Encoche dans l’armoire électrique
Cotes [mm]
8200 vector
a
1
b
1
Cadre de fixation
E82DV251K2C
61
101
E82ZJ007V
E82DV371K2C
E82DV551KxC
161
E82ZJ003
E82DV751KxC
