Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
l
67 EDKVS9332X DE/EN/FR 6.1
5.5.5 Motoranschluss
)
Hinweis!
ƒ Eine Absicherung der Motorleitung ist nicht erforderlich.
ƒ Der Antriebsregler hat 2 Anschlüsse für die
Motortemperatur−Überwachung:
– Klemmen T1, T2 zum Anschluss eines Kaltleiters (PTC) oder
Thermokontakts (Öffner).
– Pin X8/5 und X8/8 des Inkrementalgeber−Eingangs (X8) zum Anschluss
eines Temperatursensors KTY.
Montage Schirmblech
(
Stop!
Laschen nicht als Zugentlastung benutzen.
PE
T1
T2
U V W
a
3.4 Nm
30 lb-in
a
0
9300vec131

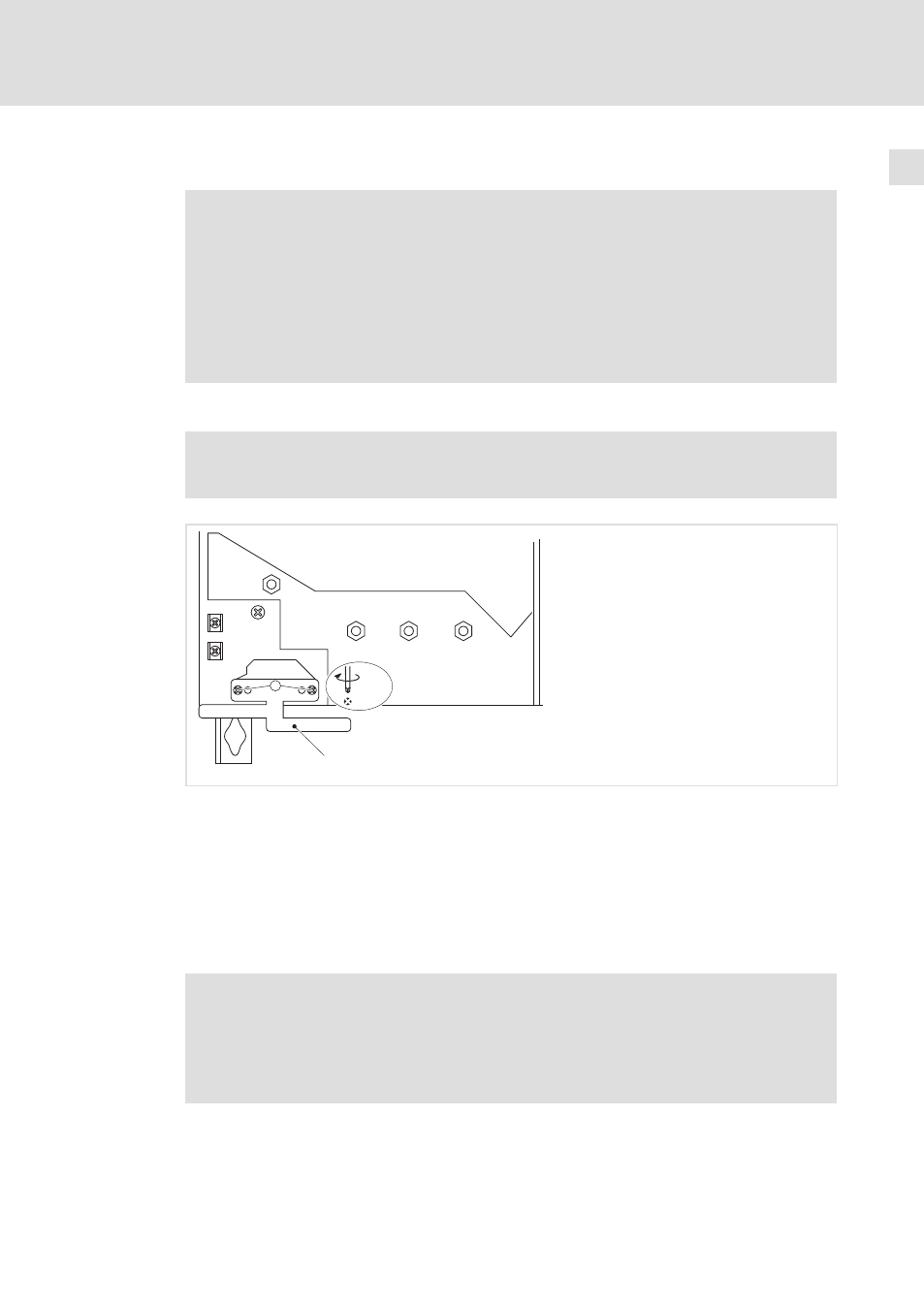

Abb. 5−10 Montage des Schirmblechs bei Antriebsreglern 15 ... 30 kW
0 Schirmblech mit zwei Selbstformschrauben Ж 4 Ч 14 mm (a) anschrauben
Motor mit Kaltleiter (PTC) oder Thermokontakt (Öffner)
Verdrahten Sie T1, T2 nur, wenn der Motor mit einem Kaltleiter (PTC) oder Thermokontakt
(Öffner) ausgestattet ist.
ƒ Eine "offene" Leitung wirkt wie eine Antenne und kann Störungen am
Antriebsregler verursachen.
{
Gefahr!
ƒ Alle Steuerklemmen sind nach dem Anschluss eines Kaltleiters (PTC) oder
eines Thermokontakts nur noch basisisoliert (einfache Trennstrecke).
ƒ Berührsicherheit bei defekter Trennstrecke ist nur durch externe
Maßnahmen gewährleistet, z. B. doppelte Isolierung.
