3 Installation mécanique
Opérations de montage
EDK82ZM113−001 DE/EN/FR 1.1
54
l
H1_MechINS−Montage_Var_E82ZM−001
Pour monter le filtre :
1. Placer le convertisseur de fréquence
0 sur le boîtier du module d’antiparasitage
moteur 1.
2. Faire glisser le convertisseur de fréquence sur le profilé de fixation du module
d’antiparasitage moteur.
3. Faire glisser le profilé de fixation 2 dans la rainure du radiateur de l’appareil de base
et assembler le convertisseur de fréquence et le module d’antiparasitage moteur.
4. Relier le câble du module d’antiparasitage moteur 3 aux bornes de raccordement de
l’appareil de base (U, V, W et PE) ( ^ 56). Lire la documentation de l’appareil de base !
5. Monter l’unité dans l’armoire électrique.

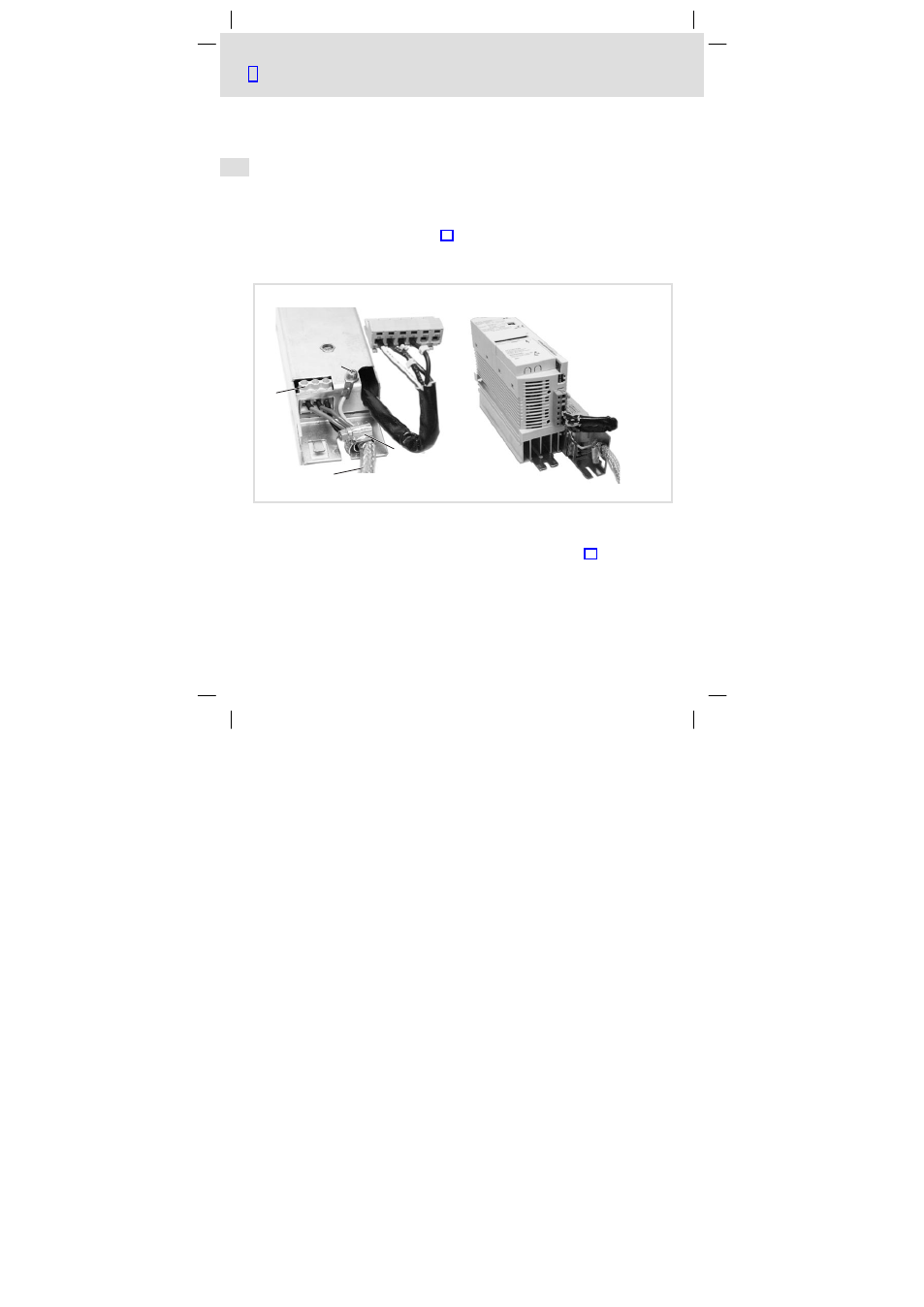

Variante de montage
 ‚
2
1
0
3
E82ZM−003b
Pour monter le filtre :
1. Brancher le câble moteur
0, car sur certains types, les bornes de raccordement ne
sont plus accessibles après l’installation mécanique.
– Relier le câble moteur aux bornes U’, V’, W’
1ou à la vis PE 2 (^ 56).
– Poser le blindage du câble moteur sur la reprise de blindage de droite en
appliquant une surface de contact importante et le fixer à l’aide du collier de
blindage
3(livré avec l’équipement).
2. Monter le module d’antiparasitage dans l’armoire électrique, à droite de l’appareil de
base.
Vous éviterez ainsi la formation d’une boucle de ligne.
