Installazione elettrica
Cablaggio
Assegnazione dei morsetti
4
l
116 EDK94ZPM113 DE/EN/FR/ES/IT 4.0
1
2
SSP94IT001

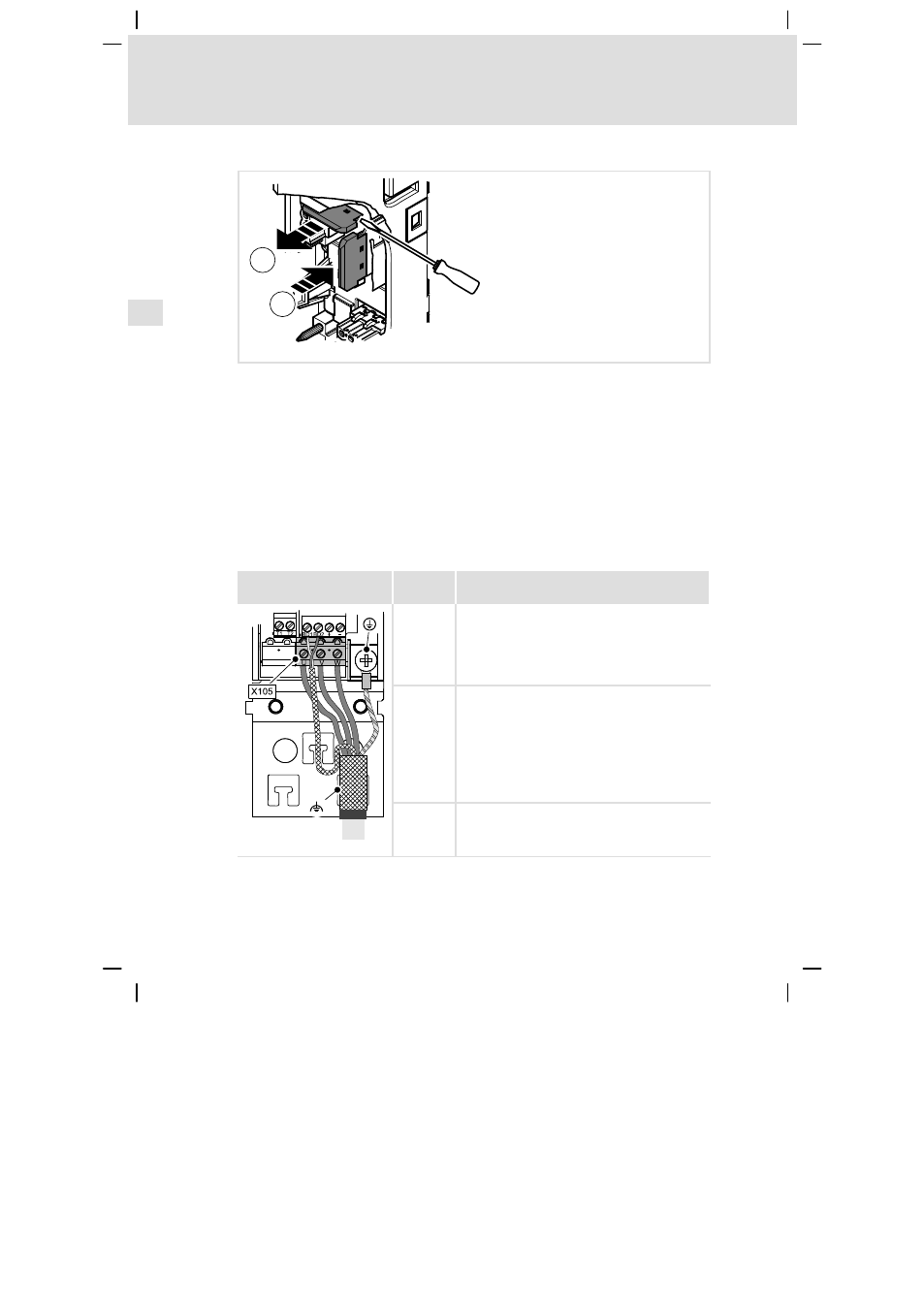

Fig.4−4 Spostamento del coperchio di isolamento IT
Per separare il collegamento interno dei filtri dalla terra di protezione:
1. Estrarre il coperchio di isolamento IT dalla posizione di parcheggio
 nella
base di montaggio.
– A tal fine utilizzare un cacciavite sul lato sinistro o destro e far leva sul
coperchio.
– In alternativa, il coperchio di isolamento può essere estratto con cautela
mediante una pinza adatta.
2. Innestare il coperchio di isolamento IT sul cavallotto di terra ‚ fino ad
agganciarlo.
Motore
Morsettiera X105
(parte destra) Siglatura Descrizione
U
V
W Collegamento delle fasi del motore
" Terra funzionale
Collegare separatamente la schermatura delle fasi
motore e quella del comando del freno motore
opzionale alla piastra di schermatura con un’ampia
superficie di contatto. Per il fissaggio, utilizzare
morsetti EMC o fascette di schermatura EMC.
+ Collegamento per conduttore di protezione (PE) lato
motore con terminale ad anello M5.
SSP940X105
