Installation
Montageschritte
MP 2xxx DVI / MP 5xxx DVI / MP 9xxx DVI
4
l
16 MA_ELx0xx DE/EN/FR/ES/IT 2.0
4.4.2 MP 2xxx DVI / MP 5xxx DVI / MP 9xxx DVI
Schalttafel−Montage
So gehen Sie bei der Montage vor:
1. Schneiden Sie den Einbauausschnitt in die Schalttafel und bohren Sie die
Befestigungslöcher in die Schalttafel ( ¶ 14).
2. Kontrollieren Sie, dass die Dichtung unter der Frontplatte korrekt liegt.
3. Setzen Sie das Gerät in den Einbauausschnitt, sichern Sie es mit einer
Hand gegen Herunterfallen und schrauben Sie Muttern mit Scheiben auf
die Gewindebolzen.

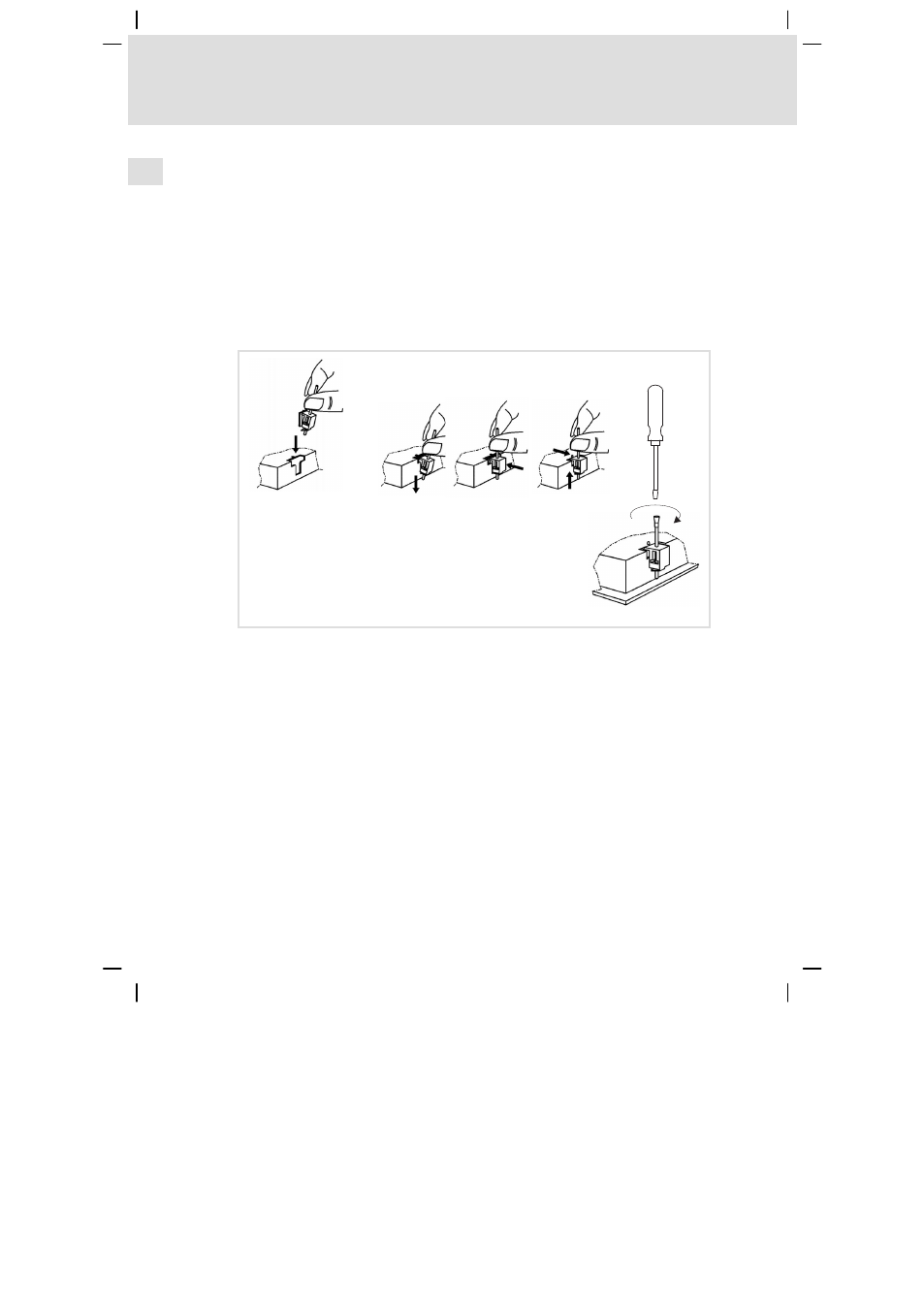

4. Montieren Sie alle Schraubspanner wie folgt:
 ‚
ƒ
ELx7xx−012
– Stecken Sie den Schraubspanner, wie in der Abbildung gezeigt, in die
Öffnung am Gerätegehäuse.
– Drücken Sie den Schraubspanner nach unten, kippen Sie ihn in Richtung
Gehäuse und kontrollieren Sie, ob er korrekt eingerastet ist.
– Ziehen Sie den Schraubspanner mit einem Schraubendreher handfest
an.
5. Kontrollieren Sie, dass das Gerät fest im Einbauausschnitt sitzt und die
Frontplattendichtung korrekt aufliegt.
– Ggf. Gerät bzw. Dichtung neu ausrichten.
– Wenn die Dichtung nicht korrekt sitzt, wird auf der Gerätevorderseite
die Schutzklasse IP65 nicht erreicht!
