Operating controls and functional elements
18
4. Operating controls and functional elements

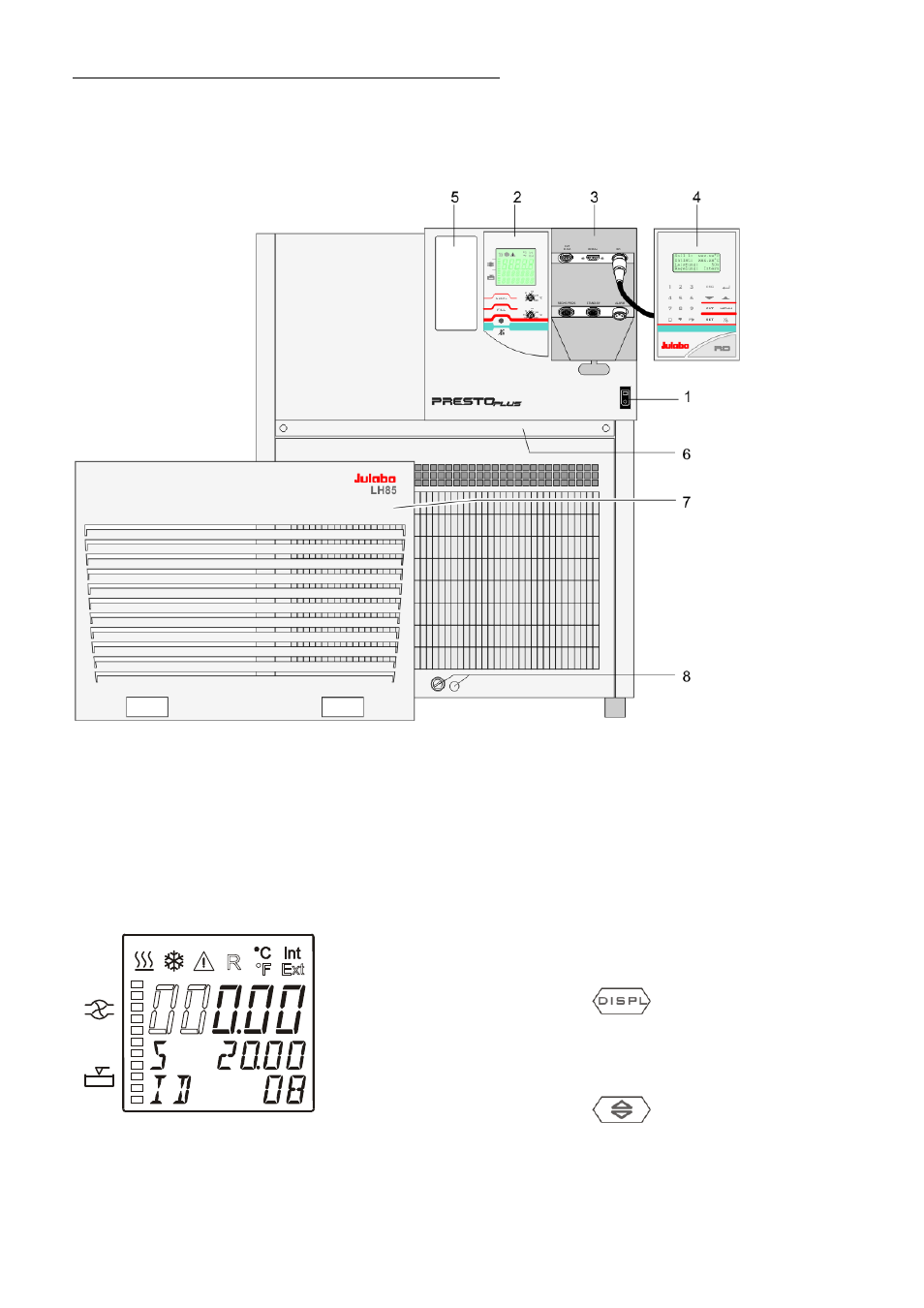

Front view
1
Mains power switch, illuminated
2
Local operating board
3
Socket board
4
Removable control module RD
5
Filling funnel (hinged)
6
Handle (foldaway)
7
Venting grid, removable
8
Drain with drain port
2
Local operating board
2.1
VFD-Info-Display
Header: Control indicators see section 2.2
Line 1: Actual value
Int or Ext
To swap, press the key
(see below)
Line 2: Working temp. setpoint, constantly S xxx.xx
or
indication of the safety temperature (TANK)
Line 3: Miscellaneous values
To swap, press the key
(see below)
or
indication of the safety temperature (RES)
