33

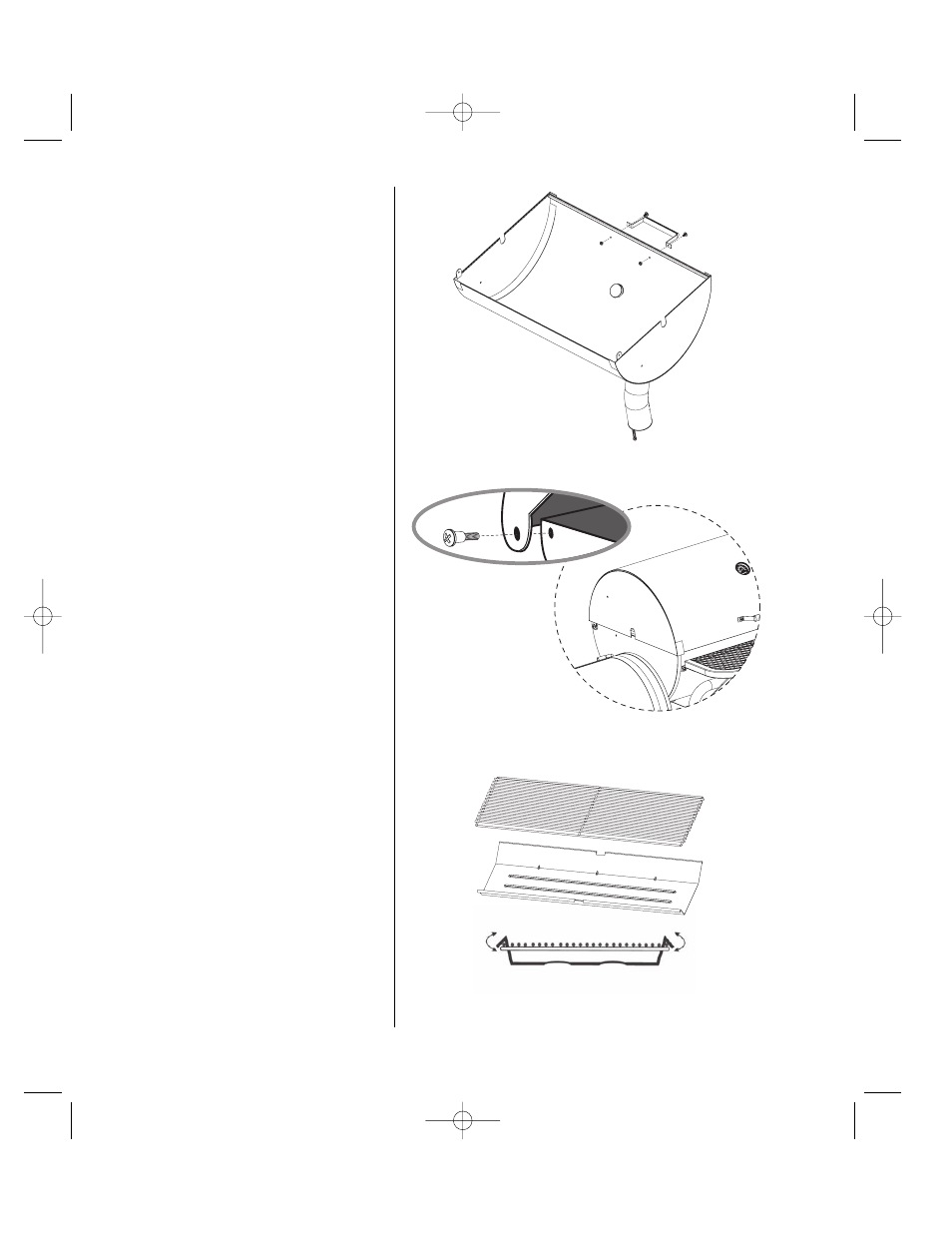

Paso 19
Instale la manija para la tapa de la parrilla
(artículo Nº 23) con dos pernos de cabeza
en cruz M6 x 12mm y tuercas M6.
Paso 20
Conecte la tapa de la parrilla (artículo Nº
17) sobre la base de la parrilla (artículo
Nº 9) con dos pernos de reborde de
cabeza en cruz M8 x 23mm.
Paso 21
Conecte la bandeja para carbón (artículo
Nº 12) a la rejilla para carbón (artículo Nº
13) enganchando los bordes de la
bandeja en el marco de la rejilla.
