SERIES 67A
Hall Effect Joystick
FEATURES
• Proportional output
• Shaft and panel seal to IP67
• Compact: 1-inch square flange
• Long operational life
• RoHS compliant
APPLICATIONS
• Medical
• Military vehicles and devices
• Mobile electronics for outdoor use

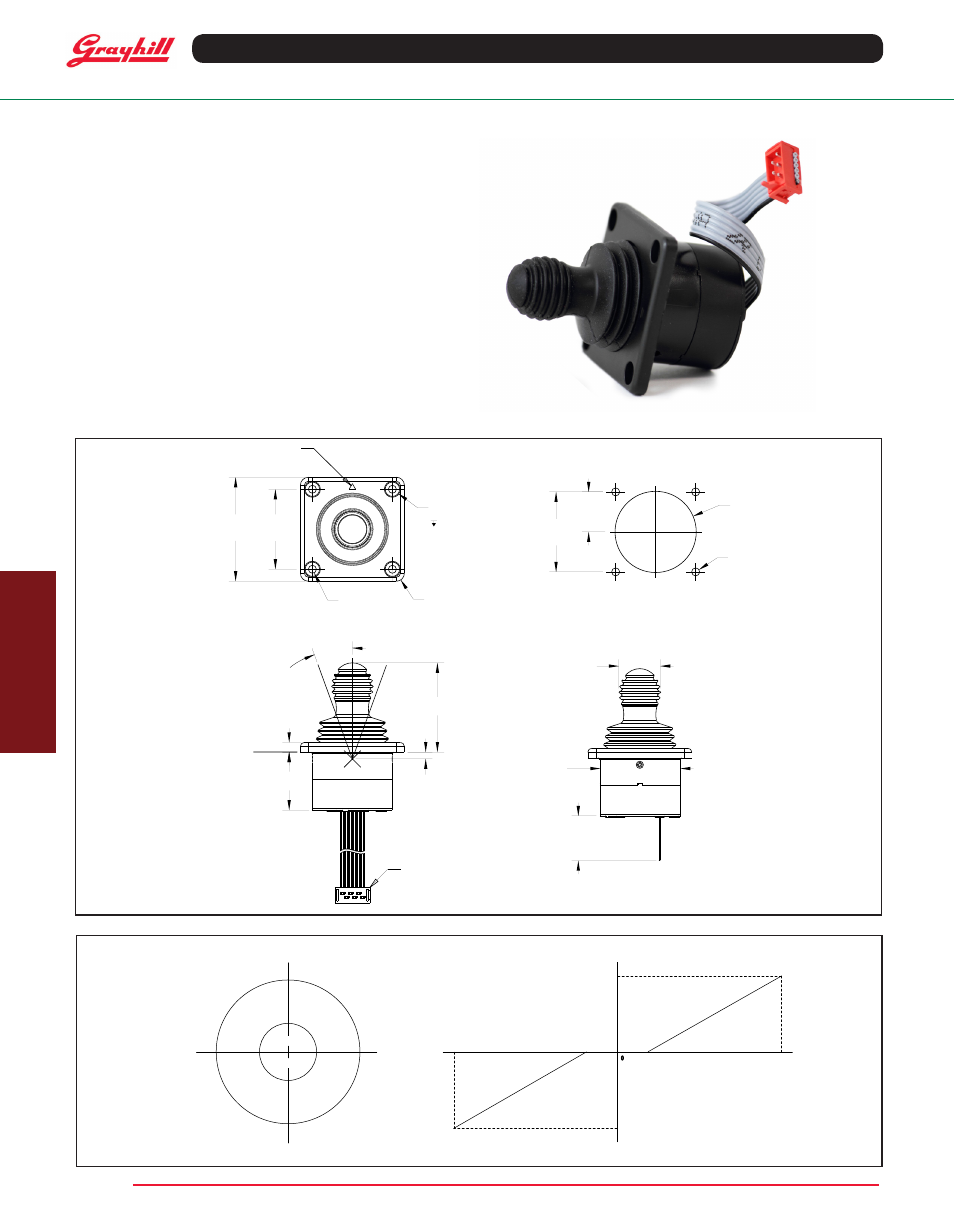

DIMENSIONS
in inches (and millimeters)
Ш1.007±.003
[Ш25,58±0,07]
4X HOLE FOR #2 SCREW,
SELF-TAPPING OR MACHINE THREAD
SQUARE
1.000
25,4
[
]
TYP.
.500
12,7
[
]
SQUARE
1.300
33,02
[
]
SQUARE
1.000
25,4
[
]
Ø
4 PLACES
.100
2,54
[
]
R
4 PLACES
.100
2,54
[
]
C-BORE, 4 PLACES
Ø
.070
[1,78]
.180
4,57
[
]
RECOMMENDED PANEL CUTOUT
TRIANGLE INDICATES +Y DIRECTION
FOR JOYSTICK OUTPUT
SHAFT TRAVEL
ANY DIRECTION
20°
.120
3,05
[
]
SHAFT PIVOT POINT
.087
2,21
[
]
1.115
28,32
[
]
.727
18,47
[
]
MOUNTING SURFACE
CONNECTOR IS
AMP, P/N 7-215083-6
Ш.520
13,21
[
]
Ш1.000
25,4
[
]
.560
14,21
[
]
PIN HEADER VERSION
80
20
DEGREES SHAFT TRAVEL, °
JO
YSTICK OUTPUT
AL
ONG X OR
Y A
XIS
-80
-20
JOYSTICK
OUTPUT WAVEFORM
NOT TO SCALE
5
-5
JOYSTICK
OPERATIONAL LIMITS
TRIANGLE MARKING ON MOUNTING BRACKET
INDICATES +Y DIRECTION FOR JOYSTICK OUTPUT
(0,80)
(0,-80)
(80,0)
(-80,0)
(0,1)
(0,-1)
(1,0)
(-1,0)
SLEEP
ZONE
NOT TO SCALE
-Y
+Y
-X
+X
