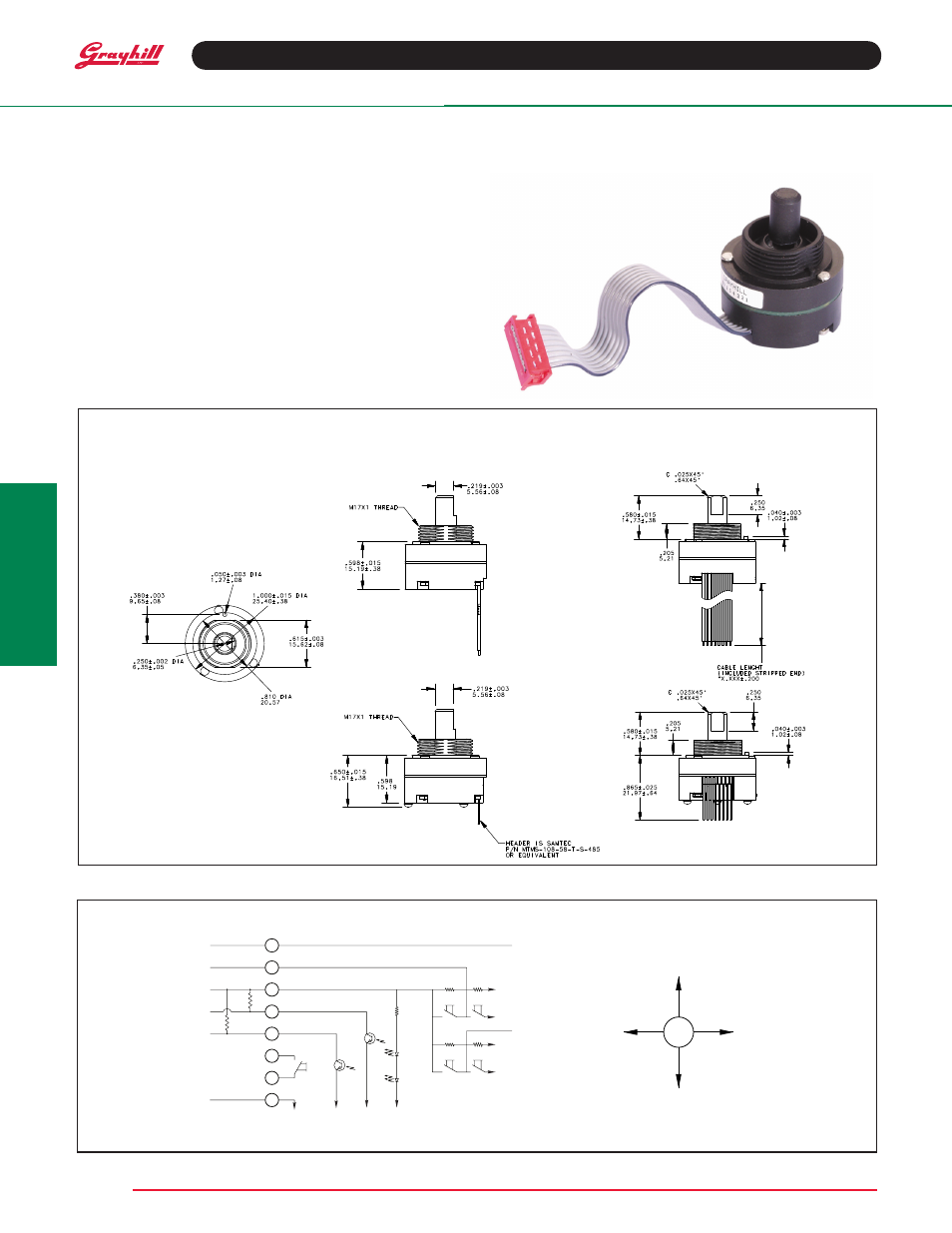

Grayhill Joysticks/NavCoders 60A Series User Manual
Series 60a, Optical encoders, Circuitry and joystick operation

SerieS 60A
Joystick
FeATUreS
• Optical Encoder, Pushbutton, and
Joystick in One Shaft
• Long Life, High Reliability
• Compatible with CMOS, HCMOS,
and TTL Logic
• Choices of Cable Length and
Termination
• Customized Solutions Available
DiMeNSiONS
in inches (and millimeters)
Pin Version
CirCUiTrY AND JOYSTiCK OPerATiON
Standard Quadrature 2-Bit Code
APPLiCATiONS
• Global Positioning/Driver
Information Systems
• Medical Equipment Control
• Radio Control
• Robotics
• Commercial Appliances
N/A
N/A
X DIRECTION
JOYSTICK
Y DIRECTION
JOYSTICK
POWER +5.0V
2
3
4
6
5
*EXTERNAL PULL-UP RESISTORS REQUIRED FOR OPERATION (2.2k
Ω).
R*
R*
PIN #
GROUND
SWITCH
PUSHBUTTON
NORMALLY OPEN
OUTPUT B
OUTPUT A
10
9
8
7
1
* DEFINED BY LOCATING PIN ON TOP OF HOUSING
X LOW
Y LOW
X HIGH
Y HIGH*
2.5V
Unless otherwise specified, standard tolerance are:
Linear ± .025
Diameter ± .010
Angle ± 2.0°
Stripped Cable Version
Grayhill, Inc. • 561 Hillgrove Avenue • LaGrange, Illinois 60525-5997 • USA • Phone: 708-354-1040 • Fax: 708-354-2820 • www.grayhill.com
