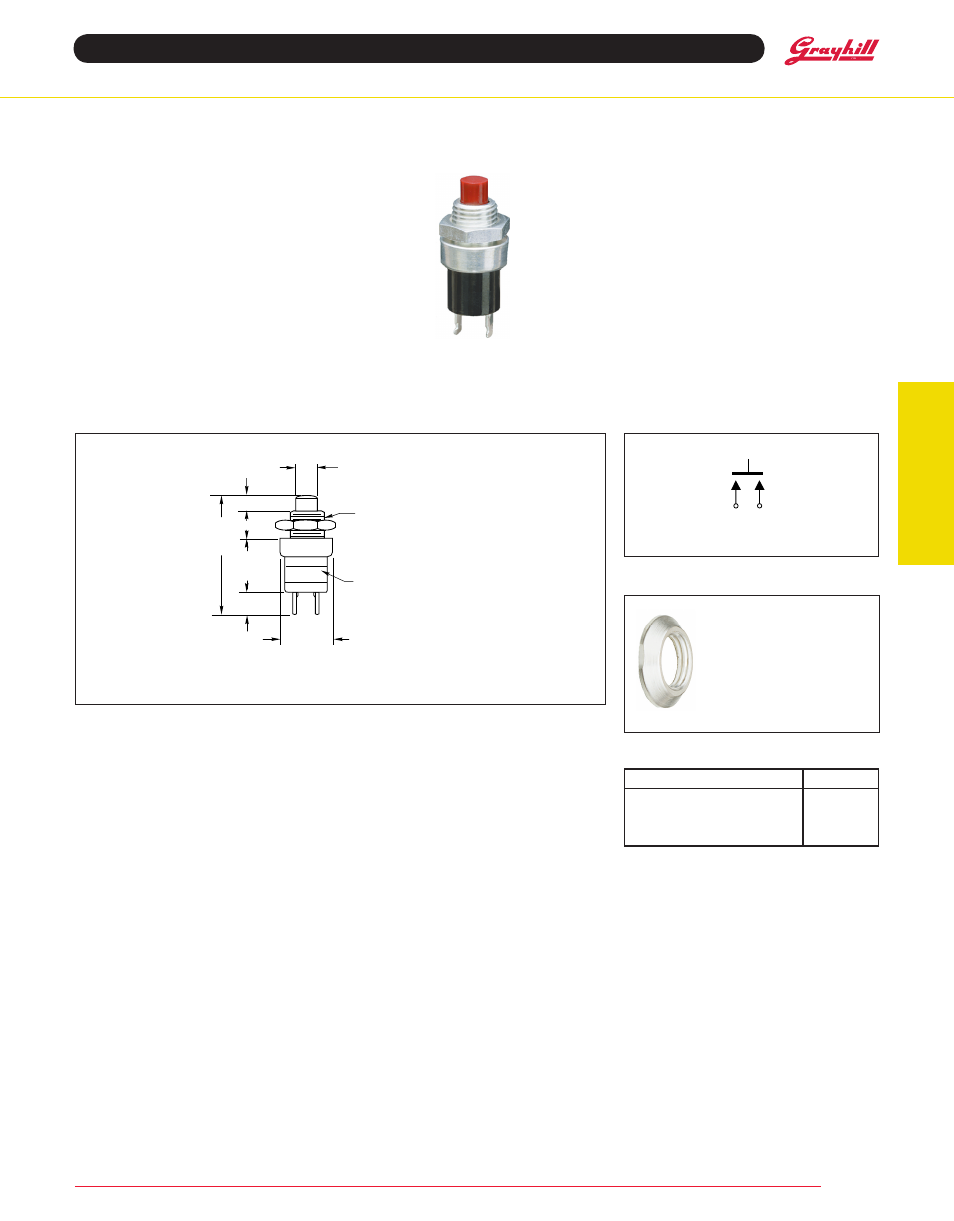

background image

Pushbutton Switches

Grayhill, Inc. • 561 Hillgrove Avenue • LaGrange, Illinois 60525-5997 • USA • Phone: 708-354-1040 • Fax: 708-354-2820 • www.grayhill.com

Wiping Contact Pushbutton Switches

SerieS 23

SPSt, 1/4 amp

FeatureS
• Momentary Contact
• 100,000 Cycles of Operation

normally Open–SPSt

23-1
23-4

diMenSiOnS

in inches (and millimeters)

CirCuitry

aCCeSSOry

decorative Mounting nut
Part No. 23C1024

terminals: Brass, silver-plated.
Spring: Tinned music wire
Shorting Bar: Phosphor bronze, silver-plated.
Operating temperature: -40° to +85°C

Operating Features

total Button travel: .095 ± .010 (2,41 ± 0,25)
Overtravel: .005 (0,13) minimum
actuating Force: 16 ± 4 ounces
Mounting Hole: 21/64" (8,33)

SPeCiFiCatiOnS

rating Criteria

rated: To-Make-and-Break: 1/4 Amp at 115
Vac, or 1/8 Amp at 220 Vac resistive.
Contact resistance: 25 milliohms maximum
on a new switch.
Voltage Breakdown: 1,000 Vac between
mutually insulated parts.
insulation resistance: 1,000 megohms
minimum.

Materials and Finishes

Mounting nut and Cover Bushing: Brass,
tin zinc
Base: Phenolic per MIL-M-14, Type CFG.
Button: Polycarbonate

description & Button Color Part no.


SPST, N.O., Red

23-1

SPST, N.O., Black

23-4

Accessory Nut

23C1024-1

OrderinG inFOrMatiOn

C

.187 – .005
(4,75 – 0,13)
DIA.

A

1.059

(26,90)

REF.

5/16-32 UNEF-2A
THREAD

.468

– .010

(11,89 – 0,25)

DIA.

D

B

A = .146 – .015

(3,71 – 0,38)
B = .250 – .010
(6,35 – 0,25)
C = .476 –.015
(12,09 – 0,38)
D = .187 – .015
(4,75 – 0,38)

LABEL*

*PART NUMBER

AND E.I.A. DATE

CODE LABEL

SPSt n.O.
