INSTALLATION
47
Portes d'Accès
Le groupe électrogène vous est livré avec une enceinte munie de
trois portes d'accès.Tel qu'illustré à la Figure 13 ci-dessous,
chaque porte est identifiée par un élément important qui se
trouve derrière celle-ci. La figure présente également les
dimensions de l'unité.
En commençant par le côté où se trouve le raccord du
combustible gazeux soudé en usine et en continuant dans le sens
horaire, les portes sont identifiées comme suit:
• Porte de remplissage d’huile
• Porte d'accès au tableau de commande
• Porte de vidange d’huile
Chaque groupe électrogène résidentiel est muni de deux clés
identiques. Ces clés s’adaptent aux serrures qui verrouillent les
portes d’accès.
Pour ouvrir une porte d’accès :
1. Insérez une des clés dans la serrure de la porte d’accès que
vous souhaitez ouvrir et tournez la clé d’un quart de tour
dans le sens antihoraire.
2. Saisissez la poignée de la porte et tournez-la d’un quart de
tour dans le sens antihoraire pour l’ouvrir. Retirez la clé.
Pour fermer une porte d’accès :
1. Fermez la porte et tournez la poignée de la porte d’un quart
de tour dans le sens horaire.
2. Insérez une des clés dans la serrure de la porte d’accès et
tournez la clé d’un quart de tour dans le sens horaire.
Retirez la clé.
• NE TOUCHEZ PAS les surfaces chaudes.
• Laissez l'équipement refroidir avant de le toucher.
Les moteurs en fonctionnement produisent de la chaleur.
La température du silencieux et des endroits à proximité
peuvent atteindre, voire dépasser 600°F (316°C).
Le contact de ces pièces risque de causer de graves brûlures.
AVERTISSEMENT
Po
rte de r
emplissage d’huile
Admission du combustible
Orifice
d'échappement
Porte d'accès du tableau de commande
Por
te de vidange d’huile
Cloison d’écha
ppement

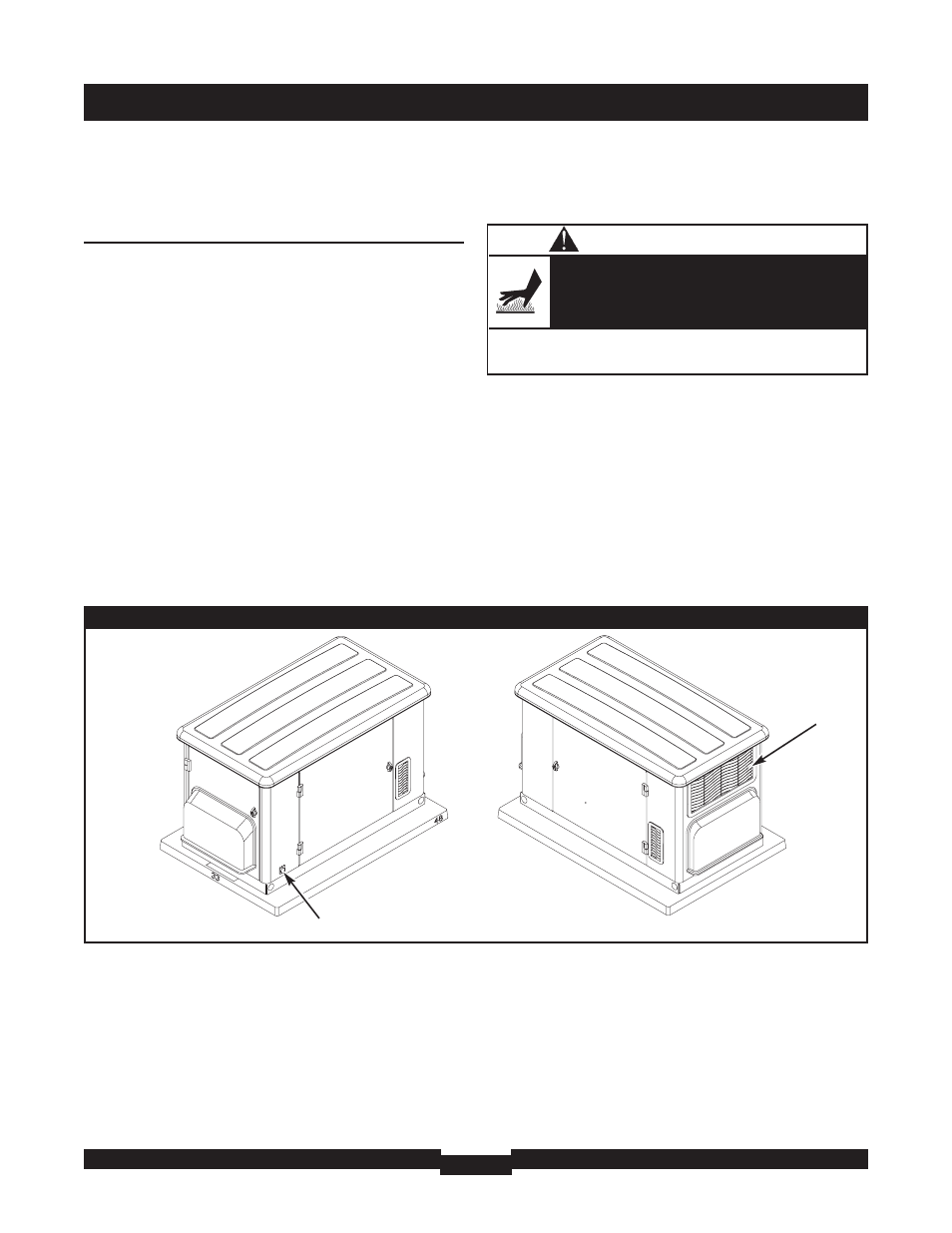

Figure 13 — Portes d'Accès de l'Enceinte
