FUNZIONAMENTO
La pressione del fluido del sistema oleodinamico è
applicata al pistoncino C ed esercita uno sforzo antago-
nista sulla molla di compressione B, sollevando così il
cono dalla sede affinché l’olio possa fluire al serbatoio
attraverso il foro A. L’olio passa attraverso il foro finché
la sua pressione non è pari a quella della forza di com-
pressione della molla; a questo punto il cono ritorna in
sede. Queste azioni si ripetono continuamente e
automaticamente. Attraverso il foro si scarica dal
sistema una quantità di olio sufficiente a mantenere
automaticamente la pressione del sistema stesso al val-
ore prestabilito mediante la regolazione eseguita sulla
valvola.
• Per aumentare il valore della pressione di apertura,
girare la leva in senso orario.
• Si può rimuovere la leva per evitare modifiche
indesiderate della regolazione della valvola.
• La valvola V152 non realizza il mantenimento del
carico.
(10)
D
A
B
C
E
D D D
A
B
C
E
D
A Pompa
B Manometro
C Cilindro
D Valvola V152
E Linea esterna al serbatoio

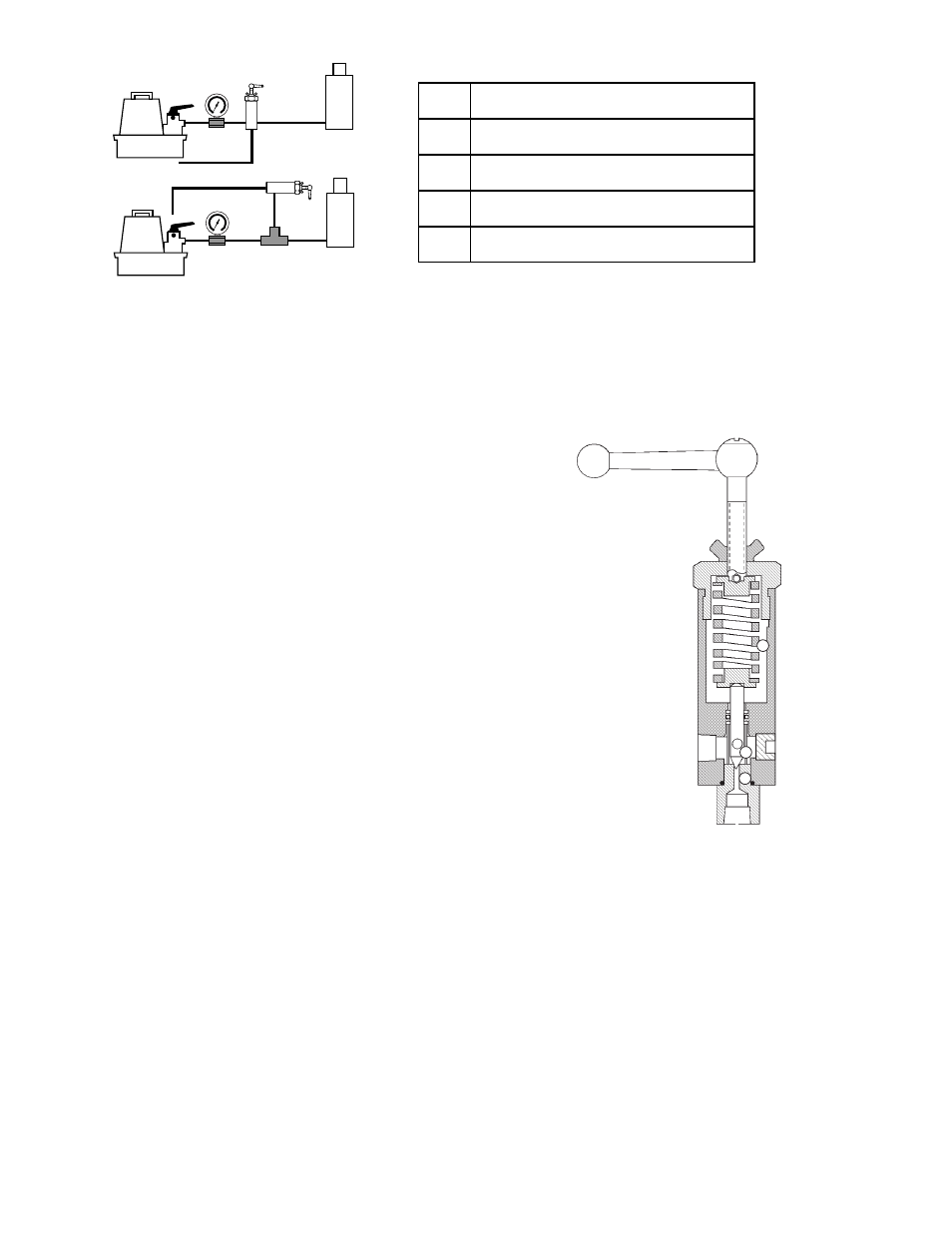

Disposizioni tipiche che illustrano la valvola V152 con cilindri a effetto semplice.
A
B
C
Dalla
pompa Tappo
amovibile
Al serbatoio
