chiliGREEN P4TPT User Manual
Page 18
16

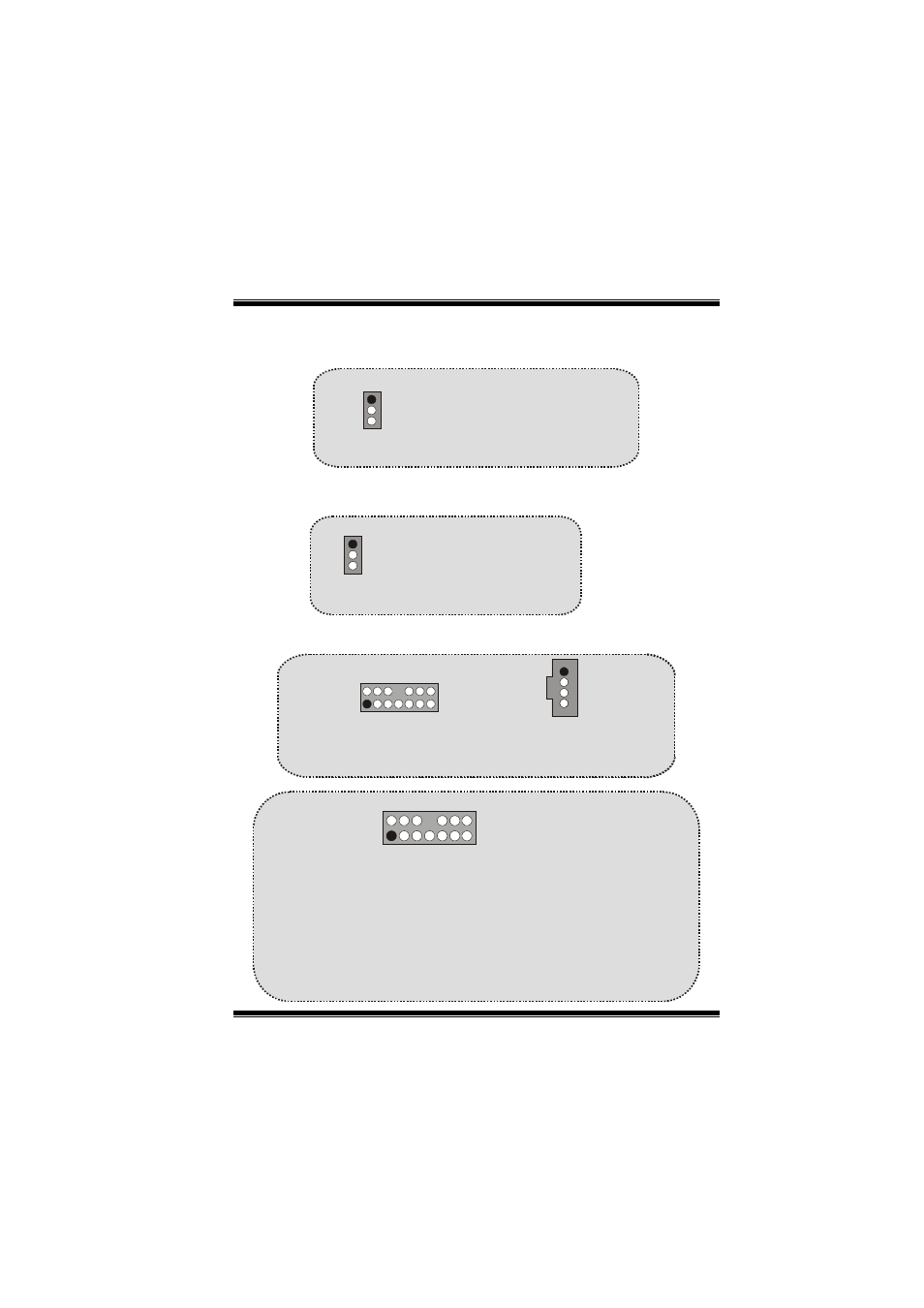

5V/ 5VSB Selección para USB: JUSBV1/2_3
5V/ 5VSB Selección para KB: JKBV1
Subsistema de Audio: JAUDIO1/ JCDIN1
1
JKBV1
Contacto 1-2 on ==> 5V
Contacto 2-3 on ==> 5V_SB
1
JUSBV1/2_3
Contacto 1-2 on ==> 5V
Contacto 2-3 on ==> 5V_SB
Pin1 ==> Entrada del Mic Pin2 ==> Tierra
Pin3 ==> Corriente del Mic Pin4 ==> Corriente del Audio
Pin5 ==> RT Salida de Linea Pin6 ==> RT Salida de Linea
Pin7 ==> Reservado Pin8 ==> KEY
Pin9 ==> LFT Salida de Linea Pin10 ==> LFT Salida de Linea
Pin11 ==> RT Entrada de Linea Pin12 ==> RT Entrada de Linea
Pin13 ==> LFT Entrada de Linea Pin13 ==> LFT Entrada de Linea
JAUDIO1
1
2
13
14
1
2
JAUDIO1
(Front Audio Header)
1
JCDIN1
(CD-ROM Audio-In Header)
1
2
JAUDIO1
(Cabezal de Audio Frontal)
1
JCDIN1
(CD-ROM Audio-In Header)
13
14
