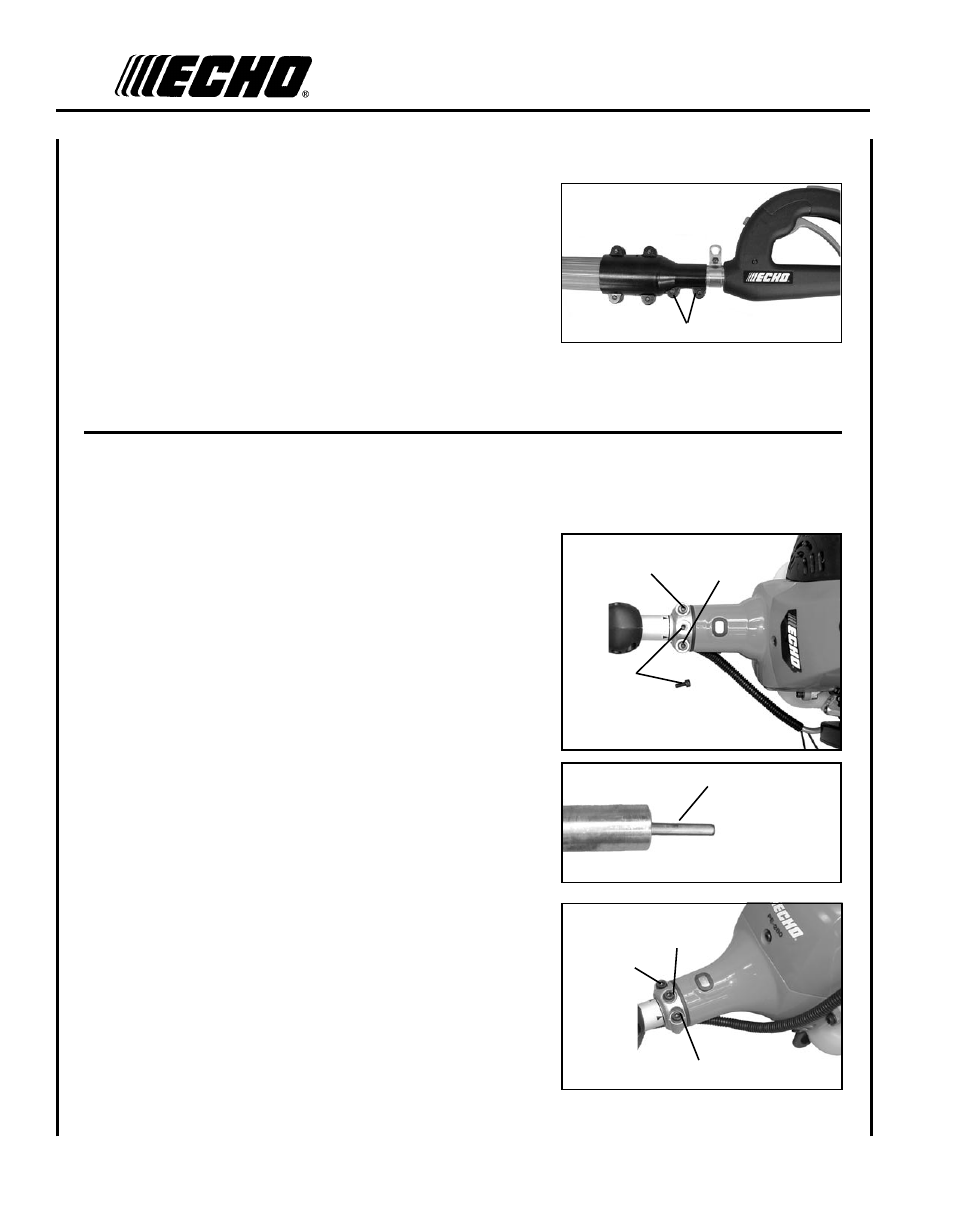

Handle shaft / power head – Echo PPT-280 Serial E08612001001 - E08612005941 User Manual
Page 12

12
handle
shaft
/
power
head
1. Loosen two (2) clamping screws (A) and remove locating screw
(B).
2. Pull flexible drive shaft coupler (C) 2-3 in. out of drive shaft as-
sembly.
3. Align flexible drive shaft coupler with engine socket and slide
together until locating hole in shaft is visible through locating hole
in engine housing.
4. Install locating screw (B) and tighten clamping bolts (A).
4. Align flexible drive shaft coupler with drive shaft socket and slide
together until handle shaft is fully seated into drive shaft.
5. Tighten clamping bolts (A).
A
B
A
A
B
A
A
C
