Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
4
1
3
Lista de piezas
1 Manija de la tapa
2 Tapa
3 Rejilla de calentamiento
4 Parrilla de cocción
5 Bisagra superior (2)
6 Quemador
7 Cubierta contra viento
8 Bisagra inferior (2)
9 Placa de calentamiento
10 Placa reflectora de calor
11
Soporte de la placa de
calentamiento (2)
12 Manija lateral (2)
13
Arandela protectora de la
manija lateral contra el
calor (2)
14
Placa protectora de la manija
lateral contra el calor (2)
15 Fondo de la parrilla
16 Cierre
17
Conjunto regulador y válvula
de control
18 Pata (2)
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, niquelado, M5x12 6 pzs
B
Tornillo
Phillips de cabeza abombada, niquelado, M5x35
4 pzs
C
Perno de
mariposa
Niquelado, M6x15 1 pz
D
Tuerca de
mariposa
Acero, M5 10 pzs
E
Tuerca de
mariposa
Acero, M6 2 pzs
F
Arandela Acero, M5 10 pzs
G
Arandela Acero, M6 3 pzs
H
Arandela
Resistente al calor, ø6
8 pzs
I
Arandela de cierre Galvanizada, ø5 10 pzs
J
Arandela de cierre Galvanizada, ø6 3 pzs
K
Perno Galvanizada, ø5 x 30 2 pzs
L
Pasador de
horquilla
Acero, ø1,4 x 30 2 pzs
Herramientas necesarias para el armado (no incluidas)
Destornillador Phillips nº 2
15
6
12
11
10
13
14
16
17
9
2

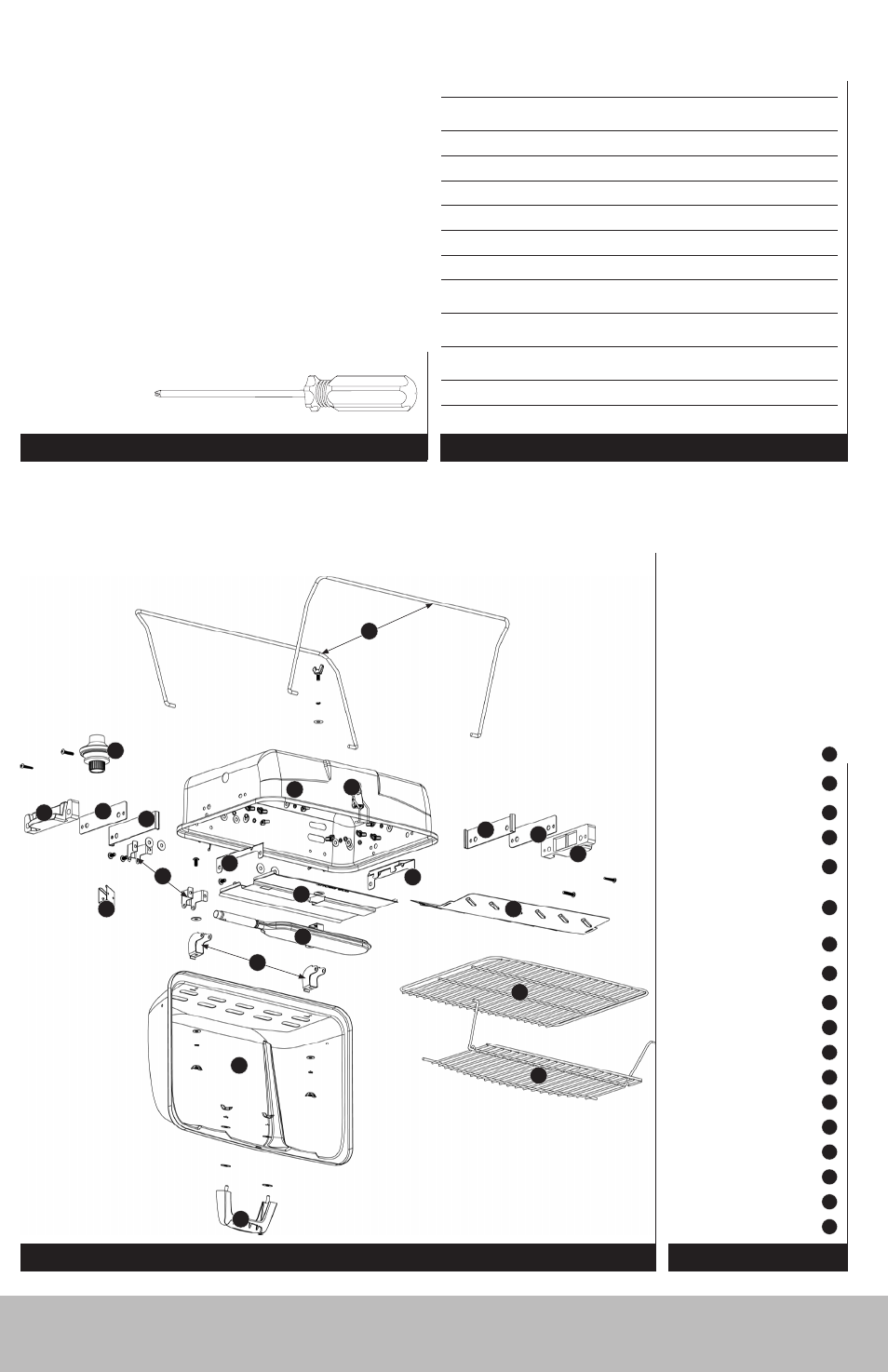

Diagrama de explosión
5
8
7
11
12
13
14
18
