Das Gerät KS 130 control ist auf der Geräterückseite mit einem 15-poligen
SUB-D-Buchsenstecker ausgerüstet. Die Pins sind in Betrieb mit analogen
und seriellen Signalen belegt.
Analogausgang
An den analogen Pins liegen Spannungswerte für die
Meßgröße Drehzahl an.
(10) Analog GND
(15) Meßwert Drehzahl 1VDC / 1000 1/min
Serielle Schnittstelle RS 232 C
Die serielle Belegung der Buchse kann dazu verwendet werden, das Gerät
extern mittels PC und geeigneter Anwendungsprogramme zu steuern.
Konfiguration der seriellen Schnittstelle RS 232 C
• Die Funktion der Schnittstellenleitung zwischen Laborgerät und Auto-
matisierungssystem sind eine Auswahl aus den in der
EIA-Norm RS234C, entsprechend DIN 66020 Teil 1 spe-
zifizierten Signale. Die Belegung der Signale ist dem Bild
zu entnehmen.
• Für die elektronischen Eigenschaften der Schnitt-
stellen und die Zuordnung der Signalzustände gilt die
Norm RS 232 C, entsprechend DIN 66259 Teil 1.
• Übertragungsverfahren: Asynchrone Zeichenüber-
tragung in Start-Stop Betrieb.
• Übertragungsart: Voll Duplex
• Zeichenformat: Zeichenerstellung gemäß Datenformat in DIN
66022 für Start-Stop Betrieb. 1Startbit; 7Zeichen-
bits; 1Paritätsbit (grade= Even); 1Stopbit.
• Übertragungsge-
schwindigkeit: 9600 Bit/s
• Datenflußsteuerung: Hardwarehandshake RTS/CTS
• RTS: (PIN 7) LOW (positive Spannung)
/ PC darf senden
ger Spannungsbereich
siehe Techn. Daten)
Off - LED (rot) Triac nicht ansteuerbar -Interner Gerätefehler
8x blinken /
2 sec Pause
Fehlermeldung Control:
ACHTUNG! Tritt eine Fehlermeldung auf, wird ein akustisches
Warnsignal erzeugt und auf dem Display angezeigt. Versuchen
Sie bitte zuerst durch abschalten und anschließendes einschal-
ten des Gerätes den Betrieb fortzusetzen. Sollte sich ein Fehler
auch nach längerer Pause nicht beheben lassen, wenden Sie
sich bitte an unseren Service. Teilen Sie uns den angezeigten
Fehlercode in jedem Falle mit. Dies vereinfacht die Fehlersuche
und ermöglicht eine erste Stellungnahme.
Fehlermeldung Fehler Fehlerursache
Er 2 im Remotebetrieb bei -Schnittstelle nicht ge-
aktiver Watchdogfunk- steckt
tion in Modus 1 keine -PC sendet innerhalb der
Kommunination zwischen gesetzten Watchdogzeit
PC und Schüttelgerät keine Daten
Er 3 Geräteinnentempera- -Zulässige Umgebungs-
tur zu hoch temperatur überschritten
Er 4 Blockieren des Motors -Schütteltisch wird in der
oder überlastet Hubbewegung behindert
Lesegabelsignal nicht ok --Interner Gerätefehler
Er 9 Fehler beim Auslesen der --BLP Logik
gespeicherten Werte
Er 41 Triac defekt --Interner Gerätefehler
Er 42 Sicherheitsrelais defekt --Interner Gerätefehler
WD Im Remotebetrieb bei -Schnittstelle nicht ge-
aktiver Watchdogfunk- steckt
tion in Modus 2 keine -PC sendet innerhalb der
Kommunination zwischen gesetzten Watchdogzeit
PC und Schüttelgerät keine Daten

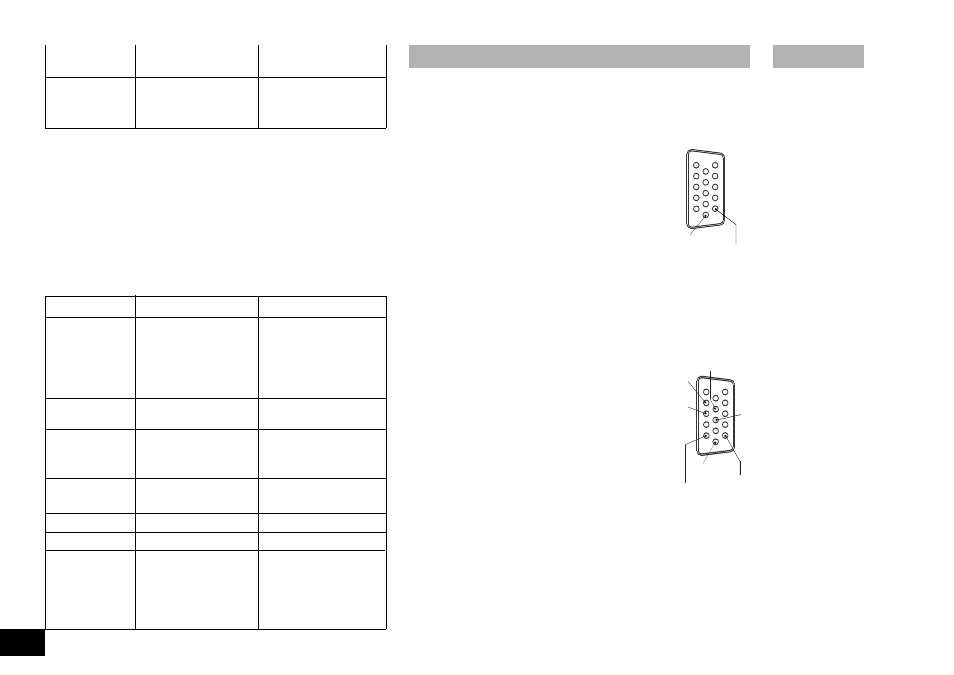

Schnittstelle und Ausgänge
5
1 0 1 5
1
6
1 1
Analog GND
1V = 1000 1/min
5
1 0 1 5
1
6
1 1
Analog GND
RS232_GND
TxD
RxD
RTS
CTS
1V = 1000 1/min
