Manual de funcionamiento
504165-002
Transporte de la plataforma de trabajo
T
RANSPORTE
DE
LA
PLATAFORMA
DE TRABAJO
P
R E P A R A C I Ó N
P A R A
E L
T R A N S P O R T E
1. Haga descender la plataforma totalmente.
2. Desconecte el conductor negativo (-) de la batería del terminal de la batería.
3. Una el controlador a la barandilla delantera.
4. Una el sistema de articulación de la elevación al bastidor.

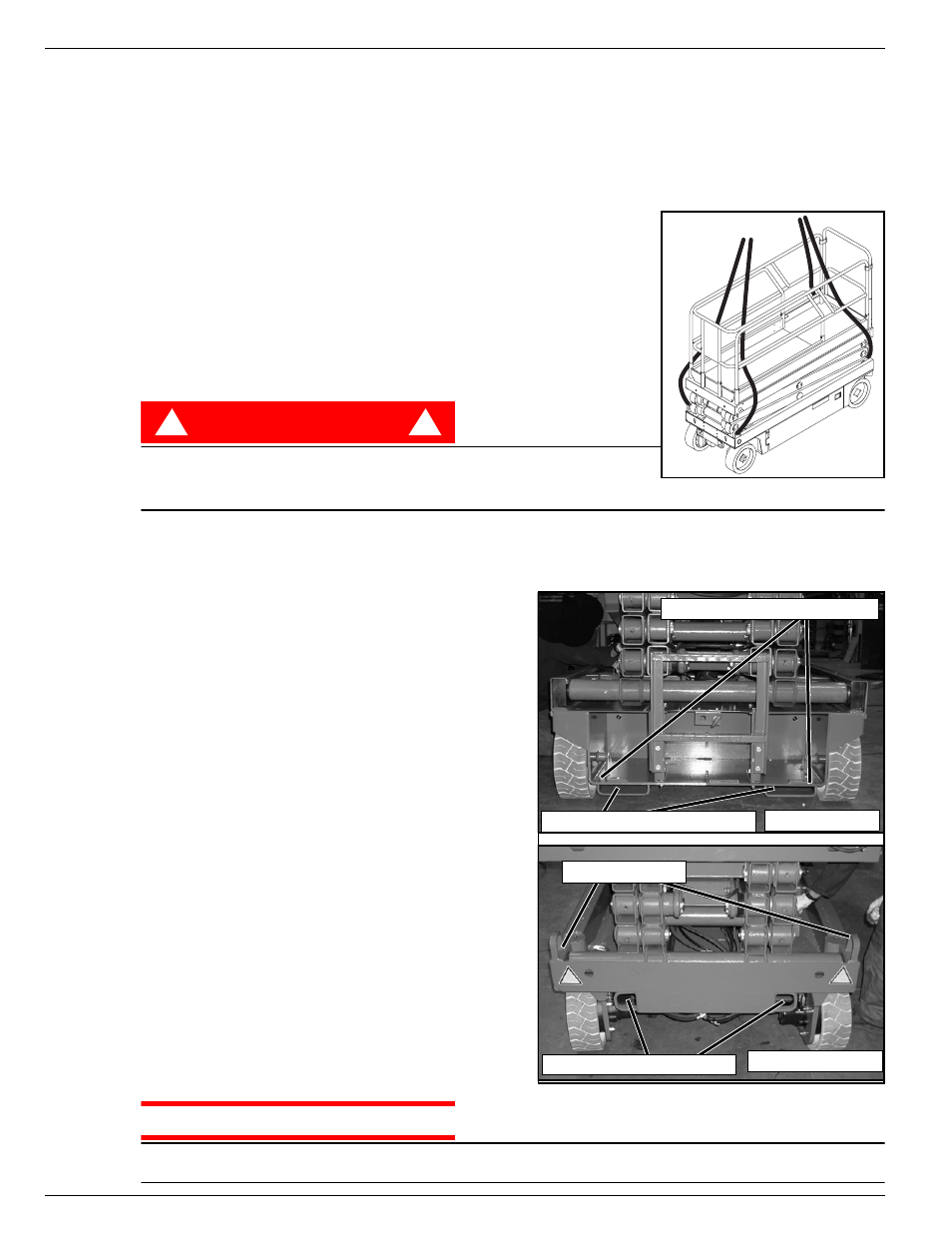

Figure 6:
Fije las correas de la grúa
E
L E V A C I Ó N
C O N
G R
ú
A
1. Fije las correas solamente en las presillas de ajuste/izaje.
2. Sitúe la plataforma en el vehículo de transporte en la posición
de transporte.
3. Calce las ruedas.
4. Asegure la plataforma de trabajo al vehículo de transporte colocando
cadenas o correas de la carga apropiada en las presillas
de ajuste/izaje.
C
O N
H O R Q U I L L A
E L E V A D O R A
P E L I G R O
!
!
La horquilla elevadora es solamente para el transporte.
Consulte las especificaciones del peso de la plataforma de trabajo
y asegúrese de que la horquilla cuenta con una capacidad adecuada para elevarla.
Eleve la máquina mediante la horquilla desde la parte trasera mediante los bolsillos de la horquilla.
Si es necesario, se puede elevar la máquina mediante la horquilla desde el lateral situándola debajo
de los módulos del chasis.
Figure 7:
Transporte de la plataforma de trabajo
C
O N D U C C I Ó N
O
A R R A S T R E
M E D I A N T E
C A B L E
C O N
U N
C A M I Ó N
O
R E M O L Q U E
NOTA: No eleve la plataforma con un cabestrante a una
velocidad superior a 0,3 m/s (1 pie/s).
1. Mueva la máquina hacia el camión o el remolque;
A. Para
conducir la máquina hacia el vehículo
de transporte:
a. Mueva la plataforma de trabajo hacia la rampa
y colóquela en posición de transporte.
b. Coloque rectas las ruedas y apague la máquina.
c. Calce las ruedas.
B. Para
remolcar la máquina hacia el vehículo
de transporte:
a. Mueva la plataforma de trabajo hacia la rampa.
b. Ajuste el cable de remolque a las presillas
de ajuste/izaje.
c. Desactive los frenos de estacionamiento (consulte
“Cabrestante o remolque” en la página 11).
d. Remolque la plataforma en la posición
de transporte
e. Calce las ruedas.
2. Asegure la plataforma de trabajo al vehículo
de transporte colocando cadenas o correas
de la capacidad de carga apropiada en las
presillas de ajuste/izaje.
P R E C A U C I Ó N
Si se aprietan demasiado las cadenas o correas a las presillas de ajuste/izaje, se pueden provocar
daños en la plataforma de trabajo.
PARTE TRASERA
PARTE DELANTERA
Bolsillos de la horquilla elevadora
Presillas de izaje
Presillas traseras de ajuste/izaje
Presillas de ajuste delanteras
