Commandes et indicateurs 504165-002
Guide de l'opérateur Page 5
C OMMANDES ET INDICATEURS

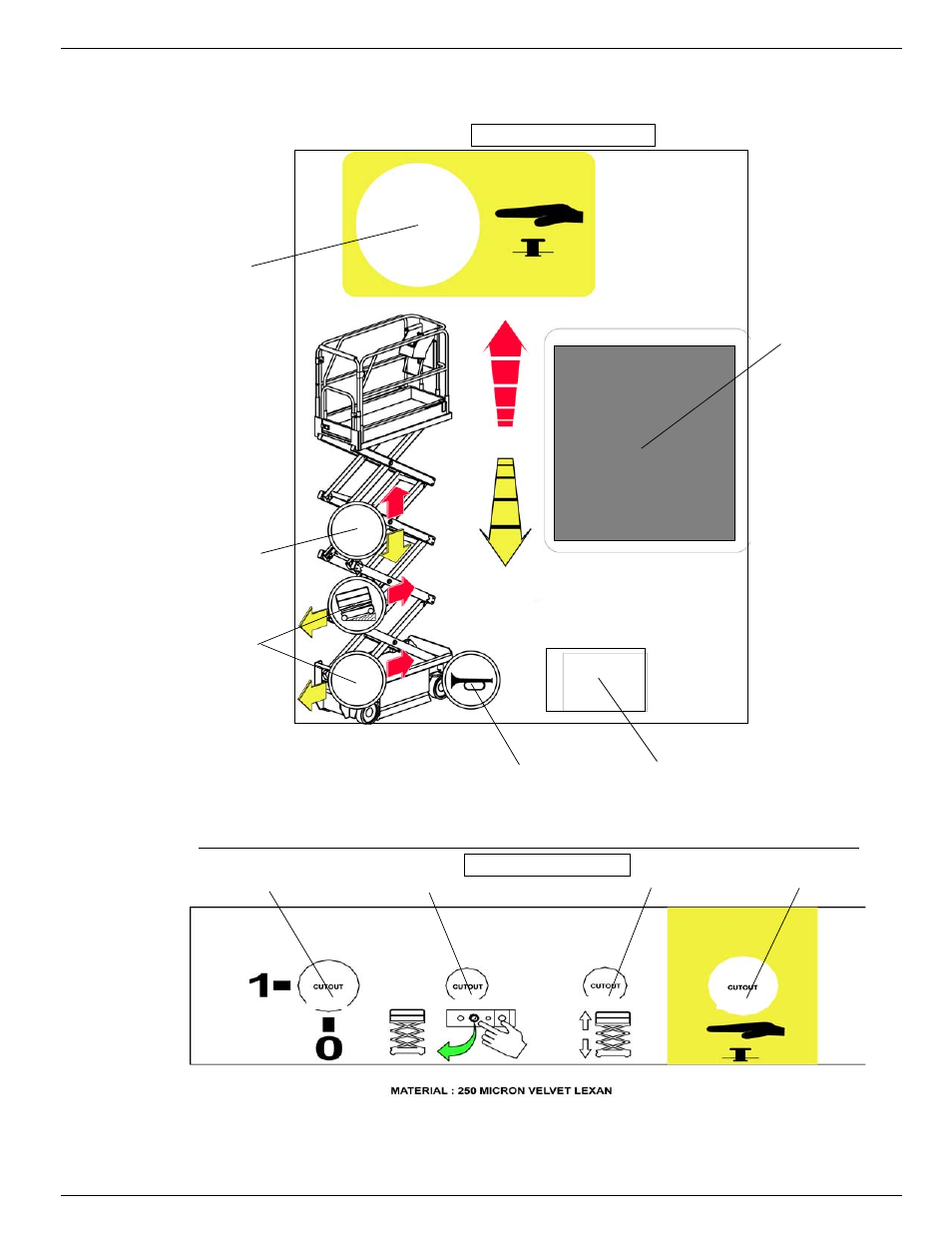

Figure 2 : Commandes et indicateurs
1 Sélecteurs de déplacement
2. Bouton d'avertisseur sonore
3. Bouton de levage/abaissement
4. Bouton d'arrêt d'urgence
5. Affichage
6. Manche à balai
1. Interrupteur à clé
2. Bouton d'activation
3. Commutateur à bascule (Haut et bas)
4. Interrupteur d'arrêt d'urgence
Commandes de plate-forme
Commandes du châssis
1 2 3 4
1
3
4
6
2
5
