24

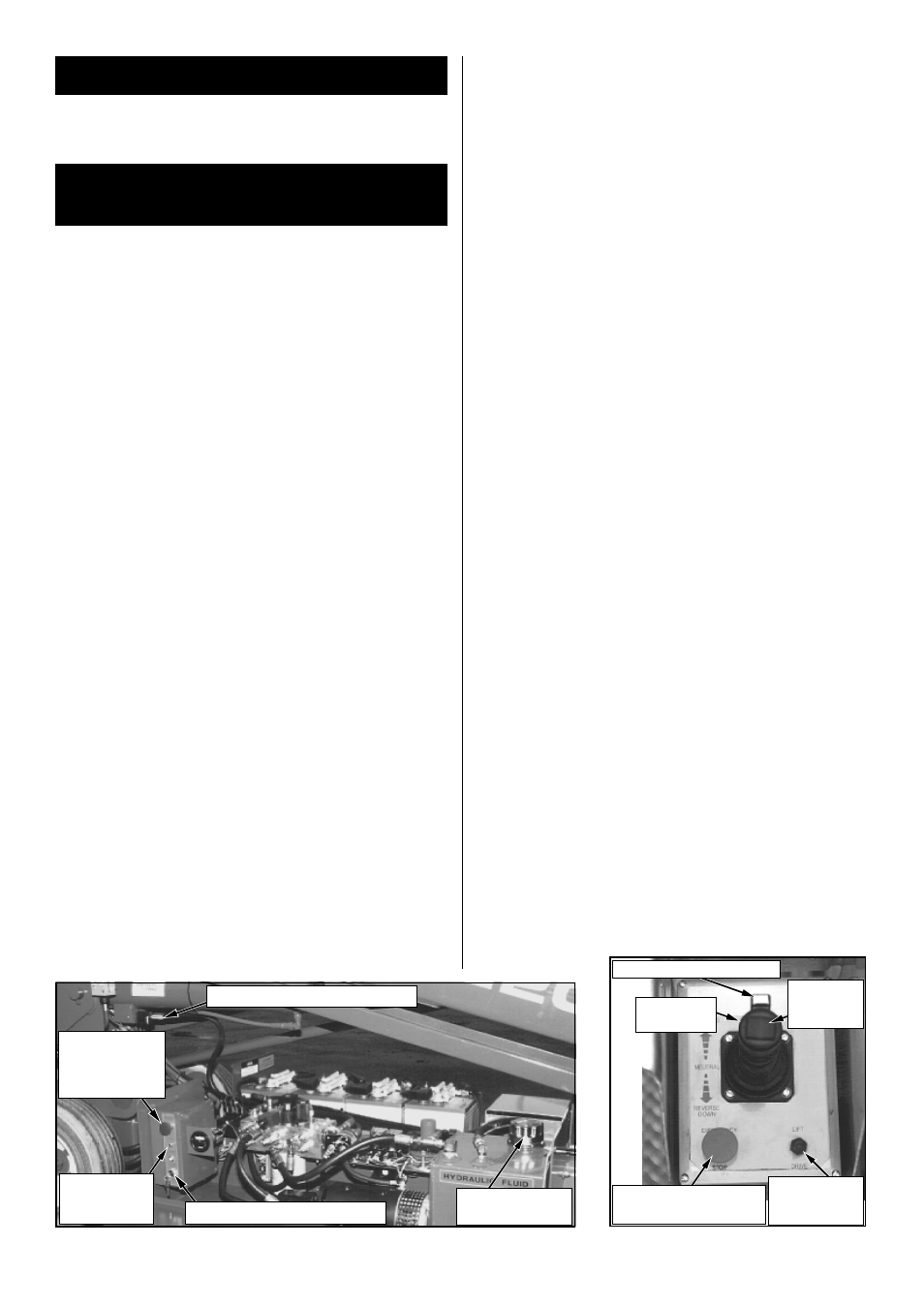

Figura 1: Chasis, lado izquierdo Figura 2: Controlador
Tapa/Varilla del
tanque hidráulico
Presentación
Este manual cubre las plataformas de trabajo SL20. Este
manual siempre debe encontrarse guardado en la
máquina.
Inspección de seguridad
previa a la operación
Todos los días antes de usar la máquina, leer,
entender y respetar todas las reglas de seguridad e
instrucciones de operación y después proceder de la
manera siguiente.
1. Abrir los módulos e inspeccionar en busca de
daños, fugas de aceite o piezas faltantes.
2. Revisar el nivel de aceite hidráulico con la plataforma
totalmente abajo. El aceite deberá estar visible en la
varilla de medición. Añadir aceite hidráulico ISO nº 46
si es necesario.
3. Revisar que el nivel de fluido en las baterías esté
correcto (ver Mantenimiento de las Baterías, página 6).
4. Verificar que las baterías estén cargadas.
5. Revisar que el cordón de extensión de CA esté
desconectado del cargador.
6. Revisar que todas las barandillas estén en su lugar
con los tornillos bien apretados.
7. Inspeccionar cuidadosamente toda la plataforma de
trabajo en busca de daños tales como soldaduras o
miembros estructurales agrietados, piezas sueltas o
faltantes, fugas de aceite, cables o mangueras
dañados, conexiones sueltas y neumáticos dañados.
8. Si es necesario, trasladar la máquina a un lugar sin
obstrucciones para permitir la elevación total.
9. Tirar hacia afuera los interruptores de parada de
emergencia de la plataforma y del chasis para que
queden en ENCENDIDO (ON) (Figura 1 ó 2).
10. Girar el interruptor de llave (Figura 1) a CHASIS
(CHASSIS).
11. Empujar el interruptor de elevación del chasis
(Figura 1) a la posición ELEVACION (LIFT) y
elevar la plataforma totalmente.
12. Inspeccionar visualmente el conjunto elevador, el
cilindro de elevación, los cables y las mangueras en
busca de daño o funcionamiento irregular.
13. Bajar parcialmente la plataforma empujando el
interruptor de elevación del chasis a la posición
ABAJO (LOWER),
y probar el funcionamiento de la
alarma audible de descenso.
14. Tirar hacia afuera de la válvula de descenso de
emergencia (Figura 1) para probar si el funcionamiento
es correcto. Después que la plataforma esté totalmente
abajo, cerrar la válvula soltando la perilla.
15. Girar el interruptor de llave del chasis (Figura 1) a
la posición SUELO (DECK).
16. Cerrar y asegurar con pestillo las cubiertas de los
módulos.
17. Ver que la vía esté despejada de personas,
obstáculos, hoyos y declives, que esté plana y capaz
de soportar el peso de las ruedas.
18. Después de subirse a la plataforma, asegurar la
puerta con el pestillo a lo ancho de la entrada.
19. Tirar hacia afuera del botón de parada de
emergencia a la posición ENCENDIDO (ON).
20. Colocar el interruptor de conducción/elevación en
la posición CONDUCCION (DRIVE).
21. Mientras se oprime la palanca de enclavamiento,
colocar lentamente la palanca de control en
ADELANTE (FORWARD)
y después ATRAS
(REVERSE), para inspeccionar la velocidad y el
control direccional. A medida que se empuja o se
tira de la palanca de control, alejándola del centro,
la máquina va a andar más rápido.
22. Empujar el interruptor de dirección hacia la
DERECHA (RIGHT) y luego hacia la IZQUIERDA
(LEFT) para probar el control de dirección.
23. Oprimir el botón de parada de emergencia.
24. Con solamente el botón de parada de emergencia
empujado hacia abajo, en la posición APAGADO
(OFF), hacer funcionar un control para verificar que
el interruptor de parada de emergencia funciona.
Repetir esa prueba con solamente el otro botón
interruptor de parada de emergencia en APAGADO
(OFF). Si alguna función se puede llevar a cabo con
el interruptor de parada de emergencia en la
posición de APAGADO (OFF), se debe PARAR
(STOP)
y sacar la máquina de servicio hasta que se
la repare.
Interruptor de
parada de
emergencia
del chasis
Interruptor
de elevación
del chasis
Chassis Interruptor de llave
Válvula descenso emergencia
Palanca enclavamiento
Interruptor de parada
de emergencia
Interruptor de
conducción/
elevación
Palanca de
control
Interruptor
de
dirección
