37

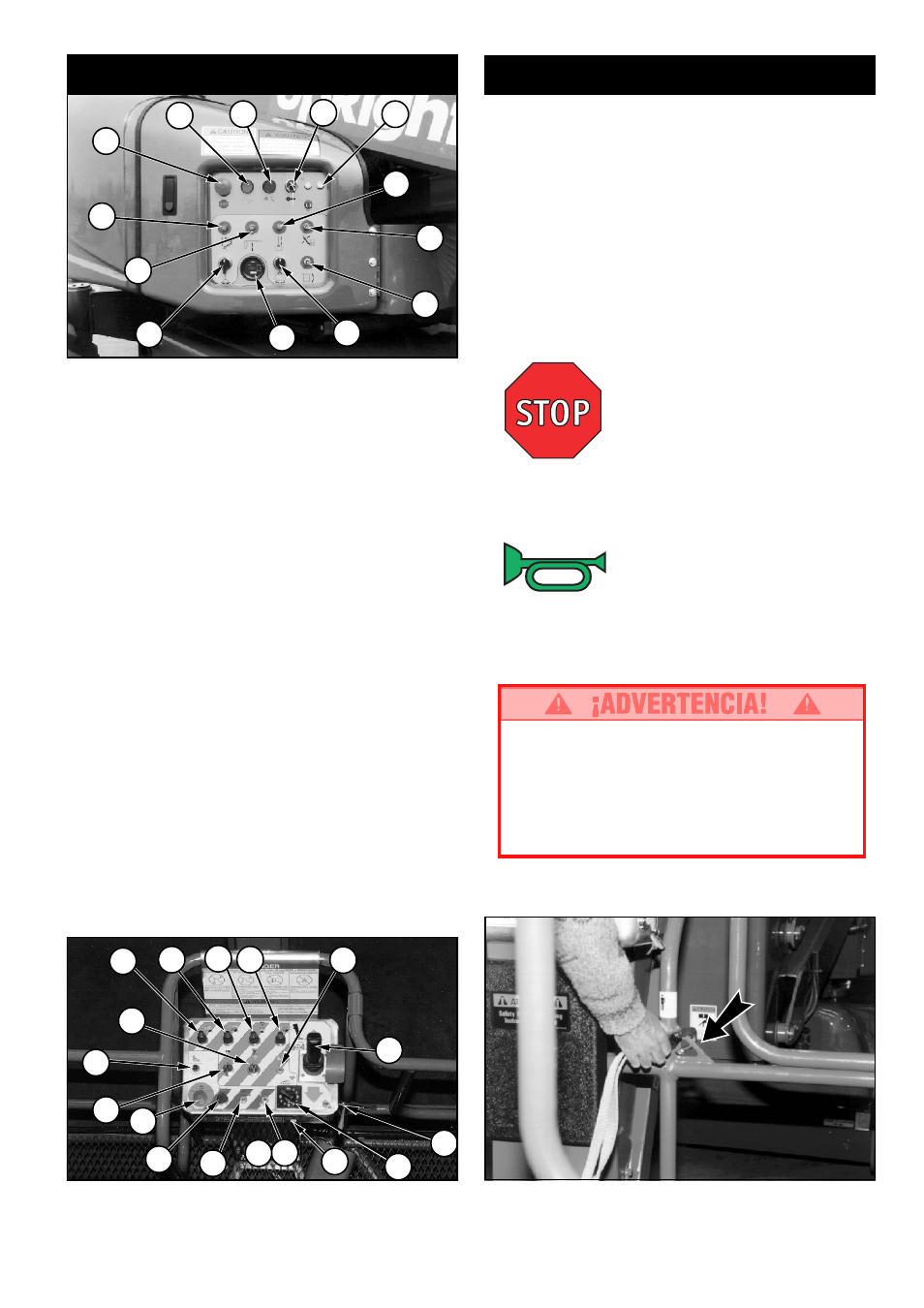

Nota: La lista siguiente corresponde a los ítemes
numerados en las figuras 1 y 2.
1. Parada de emergencia.
2. Arranque del motor.
3. Selector de velocidades.
4. Interruptor de llave.
5. Fusibles de control.
6. Control del elevador.
7. Control de la pluma superior.
8. Control de extensión de la pluma.
9. Control del brazo.
10. Control de rotación de la torre.
11. Control de rotación de la plataforma.
12. Control del nivel de la plataforma.
13. Contador de horas.
14. Botón de bocina de servicio.
15. Palanca de control de conducción.
16. Control de velocidad.
17. Selector de combustible (combustible doble).
18. Cambio de pie (ubicado en el piso de la plataforma).
19. Botón de precalentamiento (diesel).
20. Indicador de fuera de nivel.
Figura 3: Punto de anclaje tipico del
sujetador contra caídas
Figura 2: Controles de la plataforma
Figura 1: Controles del chasis
Operación
Antes de usar la plataforma de trabajo verificar lo
siguiente:
Que se ha completado la inspección pre-operatoria y
de seguridad y cualquier problema ha sido
corregido.
Que el operador ha sido entrenado en la operación
total de la máquina.
Que el área de trabajo está libre de obstrucciones,
hoyos, desniveles o personas en el recorrido de la
unidad.
Que la superficie puede soportar la carga de las
ruedas.
Ver la ubicación de los controles en figuras 1 y 2.
Parada de emergencia
En una emergencia, presionar el botón de parada de
emergencia para detener todas las funciones, cualquiera
sea el momento de la operación.
Bocina de servicio
Cualquiera sea el momento de la operación, si es
necesario dar una advertencia sonora, presionar el botón
de la bocina de servicio.
Siempre usar un sujetador contra caídas
autorizado al conducir o elevar la máquina. Debe
estar colocado en el punto de anclaje de la
plataforma (ver fig. 3).
Colocar solo un sujetador en cada punto de
anclaje.
Controles e indicadores
2
1
20 4 5
6
7
8
9
11
12
13
10
10
16
4
15
9
5
6 7
19
8
1
14
11
3
20
12
17
