USAGE DE FERS AUTOGUIDÉS
Les fers autoguidés sont pourvus d’une pointe arrondie
ou d’un roulement à billes qui roule sur la surface du
matériau, au-dessus ou au-dessous des tranchants,
pour contrôler la profondeur de coupe horizontale
(Fig 16). Lorsque ces fers sont utilisés, il n’est pas
nécessaire d’utiliser le guide coulissant ou le guide
droit. Dans le cas d’une surface stratifiée, utilisez de la
cire ou autre lubrifiant et n’appliquez jamais trop de
force, sinon l’extrémité guidée peut laisser des traces
sur le matériau. Il est impératif de maintenir les guides
à roulement propres, sans adhésif ni autres résidus.
Les roulements des fers de toupie sont scellés et
lubrifiés en permanence; pour éviter d’endommager la
surface du matériau, ils devraient être remplacés quand
ils ne tournent plus rondement.
GUIDE DE PALIER/BAGUE PR003
(compris avec le modèle PR20EVSNK, et également
disponible comme accessoire en option)
Le guide de palier/bague PR003 disponible en option
est nécessaire lors de la fabrication de bords ou
pendant le dégrossissage au moyen de fers non guidés
et non munis de palier.
Fixation du guide de l’ensemble palier/bague
Le guide de palier/bague PR003 (Fig. 17) se fixe à l’aide
de la vis à oreilles et de la rondelle.
Réglage du guide de l’ensemble de palier/bague
Réglage vertical :
1. Desserrez la vis à oreilles et réalisez un réglage vers
le haut ou vers le bas selon ce qui convient en
laissant l’ensemble palier/ bague se déplacer sur la
surface de guidage prévue à cet effet.
2. Serrez la vis à oreilles.
Réglage horizontal :
Que vous réalisiez une coupe droite ou une coupe en
biseau, la largeur de matériau enlevé est déterminée
par la distance entre le devant du tranchant du fer de
toupie et le devant de l’ensemble palier/ bague. Ajustez
le devant de l’ensemble palier/ bague de la façon
suivante :
1. Desserrez l’écrou à oreilles au bas du palier.
2. Faites tourner l’écrou à oreilles sur l’arrière du guide
afin de déplacer l’ensemble palier/ bague vers
l’intérieur ou vers l’extérieur en vue d’établir le
niveau d’exposition du tranchant nécessaire pour
dégrossir le stratifié de façon à ce qu’il soit de
niveau avec la surface de guidage ou en vue d’établir
l’angle de biseau souhaité.
3. Veillez à ce que le fer se trouve à au moins 3 mm
(1/8 po) du guide de l’ensemble de palier/bague
pour éviter de causer des dommages.
4. Serrez l’écrou à oreilles au bas de l’ensemble de
guidage.
5. Effectuez une coupe d’essai pour vérifier vos
réglages et réajuster s’il y a lieu.
Utilisation du guide de l’ensemble palier/bague
1. Une fois le guide installé et ajusté, vous devez faire
avancer la toupie normalement, en gardant
constamment le guide en contact avec le bord de
l’ouvrage.
2. Pour maintenir une largeur de coupe constante, il
faut conserver un angle de coupe constant entre la
toupie et l’ouvrage.

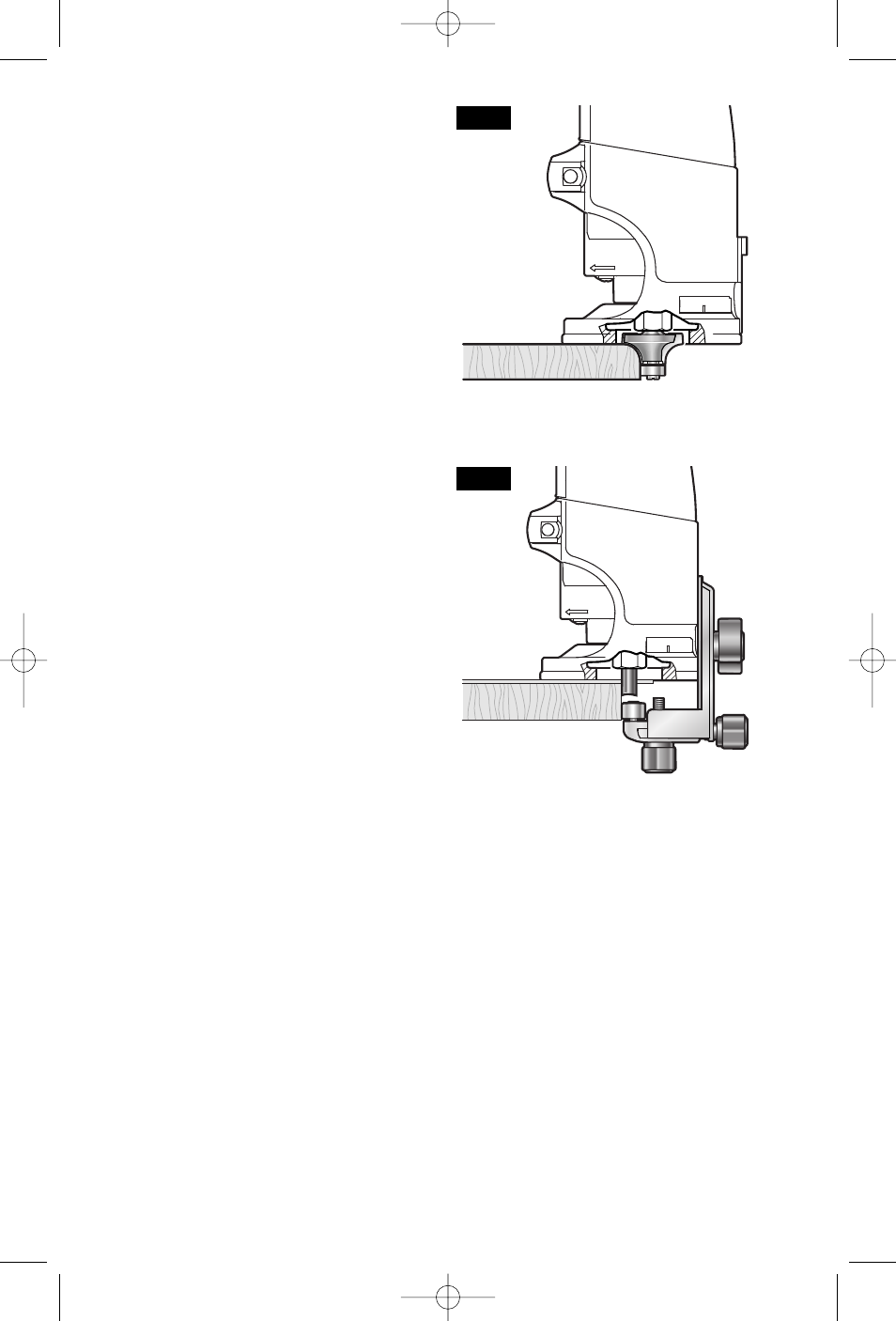

FIG. 16
