-27-
Assemblage
CHOIX DES FERS
Votre toupie Bosch à système de préhension par la
paume a été conçue pour une grande variété
d’opérations de toupillage au cours desquelles des
fers à tige de 1/4 po sont utilisés. Ces opérations
comprennent le formage avec croquage des bords, le
rainurage et la fabrication de panneaux. Cette toupie
est également idéale pour l’ébarbage des stratifiés,
des phénoliques ou des autres matériaux qui ont été
collés à un support et dépassent de ce dernier
d’environ 3 mm (1/8 po).
Un grand choix de fers avec profiles variés est
disponible en accessoire. Utilisez que des fers de
bonne qualité.
Pour éviter toute blessure
corporelle, il faut toujours
débrancher la prise avant d’enlever ou de monter
un fer ou des accessoires.
MONTAGE DES FERS
1. Posez la toupie sur le flanc, l’arrière de l’embase
reposant sur l’établi. Le dessus plat de la toupie
permet à la toupie d’être posée sur sa tête pendant
le changement des fers, selon la préférence de
l’utilisateur.

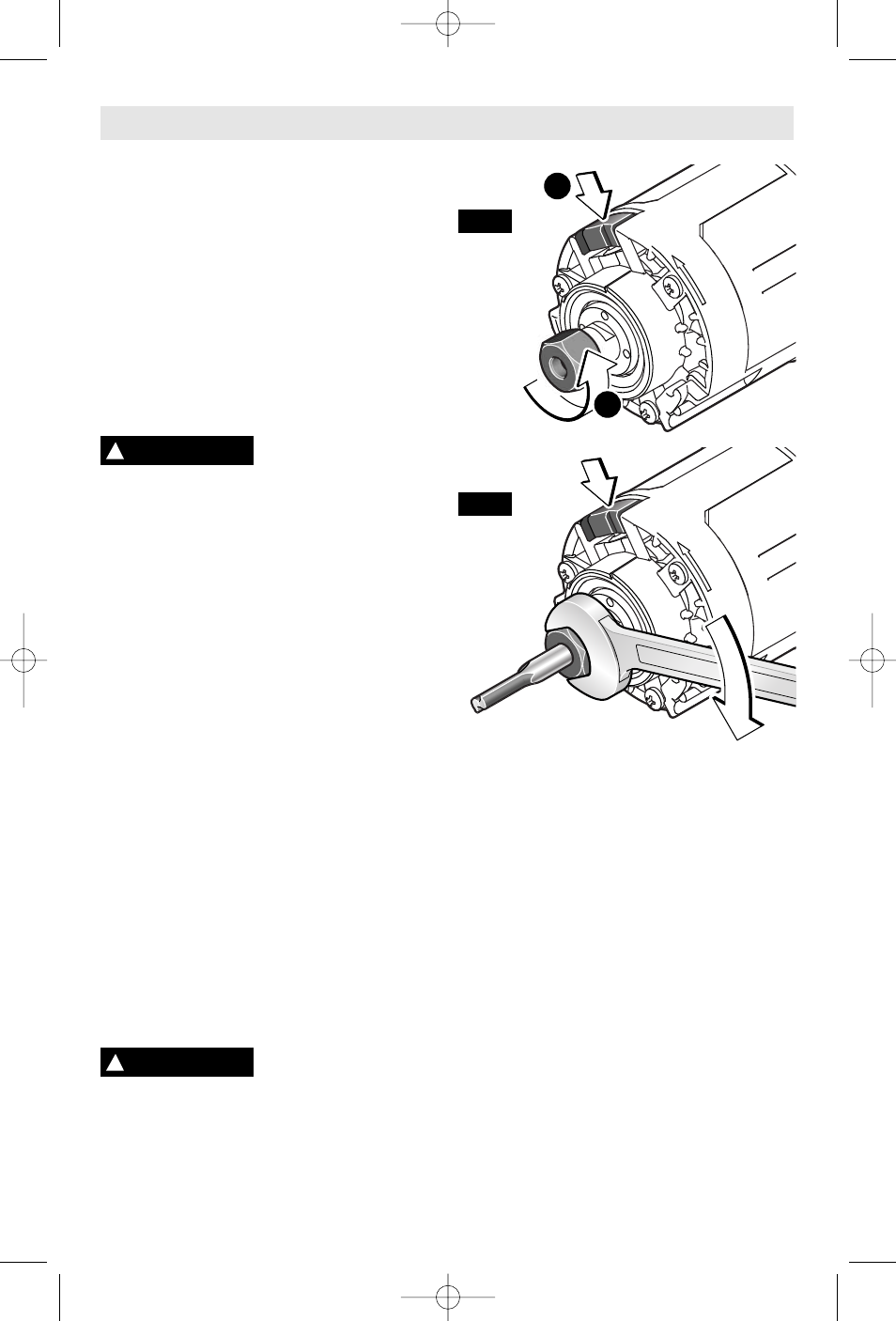

2. Appuyez sur le levier de blocage de l’arbre pour
empêcher la douille de tourner. REMARQUE : Il se
peut qu’il faille faire tourner la douille pour
enclencher le blocage de l’arbre (Fig. 2).*
3. Ensuite, à l’aide de la clé de douille, desserrez
l’ensemble de douille en tournant en sens anti-
horaire (vu du dessous de la toupie).
4. Enfoncez la queue du fer à fond dans l’ensemble de
douille et ensuite ressortez le fer jusqu’à ce que ses
tranchants soient à peu près entre 1/8 po et 1/4 po
de la face de l’écrou de douille.
5. Une fois le fer en place et le blocage de l’arbre
enclenché, serrez fermement l’ensemble de douille
en sens horaire (vu du dessous de la toupie) à
l’aide de la clé de douille (Fig. 3).*
Pour assurer le pincement correct du fer et pour
minimiser son battement, sa queue doit être enfoncée
d’au moins 5/8 po.
*Au lieu du mécanisme de verrouillage de la broche, il
est possible d’utiliser une clé mince de 10 mm sur les
« méplats » de la broche.
Le diamètre du tranchant
doit être d’au moins 1/4 po
inférieur à celui de l'ouverture pour le fer et le
tranchant.
Pour éviter d’abîmer la machine, il ne faut pas
serrer la douille à vide.
REMARQUE : Avant de monter le fer, vérifiez que sa
queue ainsi que la douille sont propres. Ils doivent
être exempts de poussière, bois, débris et graisse.
POUR ENLEVER UN FER DE TOUPIE
1. Appuyez sur le blocage de l’arbre pour empêcher la
douille de tourner et faites tourner l’ensemble de
douille en sens anti-horaire.
2. Une fois que l’ensemble de douille est desserré,
continuez de le tourner jusqu’à ce que la douille
soit libérée de son cône. Vous pouvez alors retirer
le fer.
REMARQUE : La douille est à éjection automatique : il
N’est PAS nécessaire de la frapper pour libérer le fer.
AVERTISSEMENT !
2
1
FIG. 3
FIG. 2
AVERTISSEMENT !
