Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
AVERTISSEMENT
!

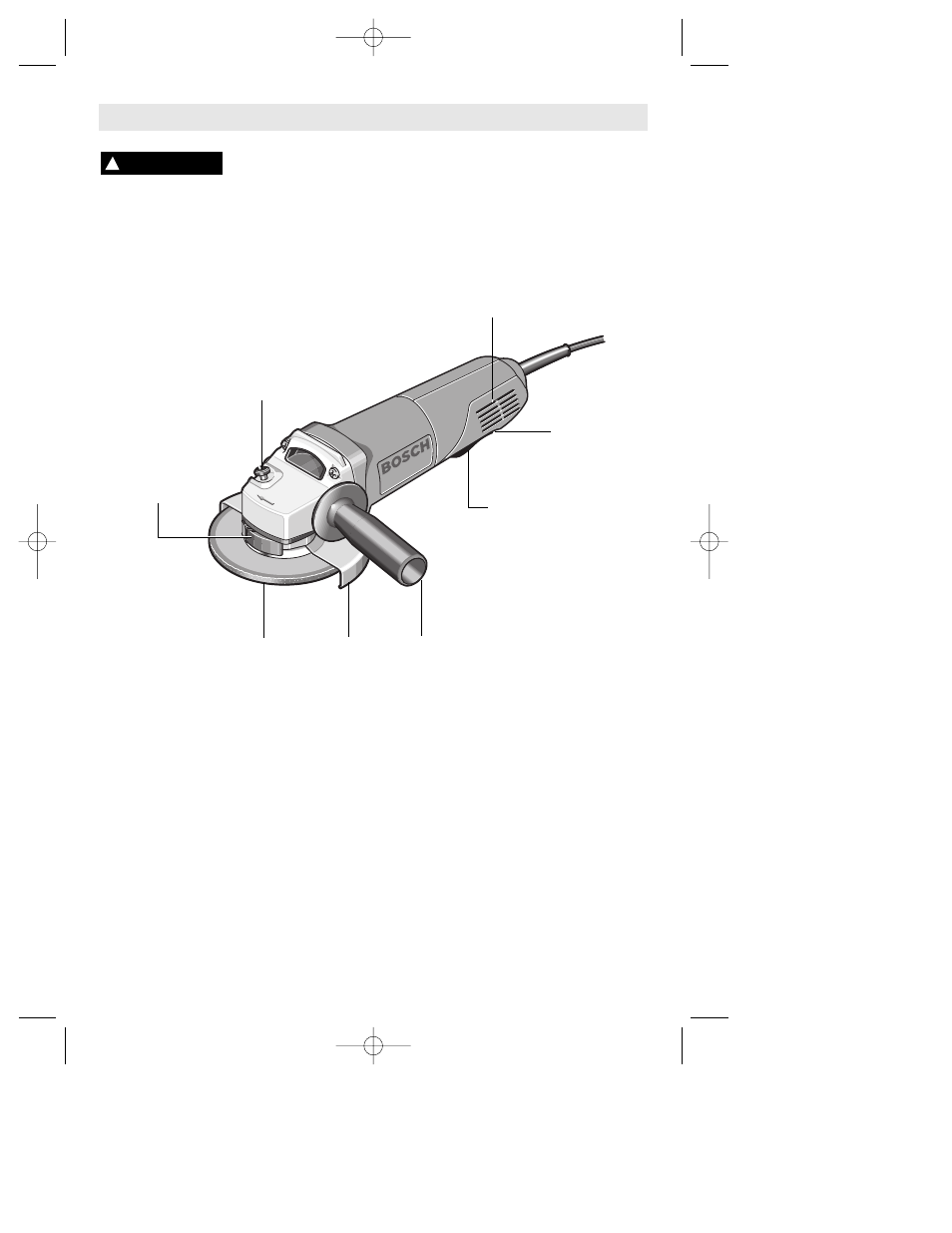

Rectifieuses d’angles
MEULE
LEVIER DE RELÂCHEMENT
ET DE BLOCAGE
BLOCAGE DE L’ARBRE
POIGNÉE
LATÉRALE
PROTECTEUR
PRISES D’AIR
Numéro de modèle
1710 et 1710D
1711 et 1711D
Diamètre max. de meule
4 1/2 po (115 mm)
5 po (125 mm)
Filet d'arbre
5/8 po -11 UNC
5/8 po - 11 UNC
Meule métallique max.
4 po diam.
4 po diam.
Brosse en coupe métall. max.
3 po diam.
3 po diam.
Disque de ponçage max.
4 1/2 po diam.
5 po diam.
Meule de découpage max.
4 1/2 po diam.
5 po diam.
Meule diamant sèche max.
4 1/2 po diam.
5 po diam.
INTERRUPTEUR A PALETTE
LEVIER DE LIBERATION
DU BLOCAGE EN
POSITION ARRET
