12. Mida la altura del saliente con una regla o con la regla de papel provista,
colocándola verticalmente contra la parte de abajo del gabinete, detrás
del saliente. Este número determina cuántos separadores se necesitan, que
equivalen a la altura del saliente. Por ejemplo, un saliente de 1 pulg. requiere
dos separadores de ½ pulg. en cada agujero (M).
13. Por dentro del gabinete, introduzca los tornillos sobre cada arandela en los
agujeros ya perforados.
Nota: Para determinar que tornillos debe usar, tenga en cuenta que cada tornillo
debe sobresalirse del gabinete lo suficiente para que pueda asegurarse con una
tuerca.
14. Según el paso No. 12, coloque el número de separadores necesarios en cada
tornillo trasero para asegurar que el aparato quede nivelado (N).
Nota: Si el saliente de su gabinete es demasiado alto para que pueda acomodarse
con la cantidad de separadores proporcionados, usted puede llamar al
1-800-231-9786 totalmente gratis y ordenar separadores adicionales, sin costo
alguno.
Nota: Para la instalación de los separadores, es probable que se requiera
asistencia, a fin de sostener los separadores en su lugar mientras uno afianza
el aparato al mismo tiempo. Si no tiene asistencia disponible, use una prensa
pequeña para sujetar los separadores en su lugar mientras usted instala el aparato.
15. Una vez que los separadores hayan sido afianzados, eleve el panel y apriete
bien las tuercas de cada tornillo.
Nota: Siempre apriete los tornillos para asegurar que no haya vibración mientras
el aparato está en funcionamiento.
4. Luego de medir el grosor del labio saliente, como se indica en la Ilustración J,
observe las líneas discontinuas en la plantilla de montaje; cada línea tiene una
medida al lado que indica el grosor del labio saliente que se usa para esa línea.
Por ejemplo, si su gabinete tiene un saliente de ½”, usted debe usar la línea
marcada ½” en la plantilla.
5. Doble la plantilla por la línea discontinua que coincide con el grosor del labio
saliente de su gabinete.

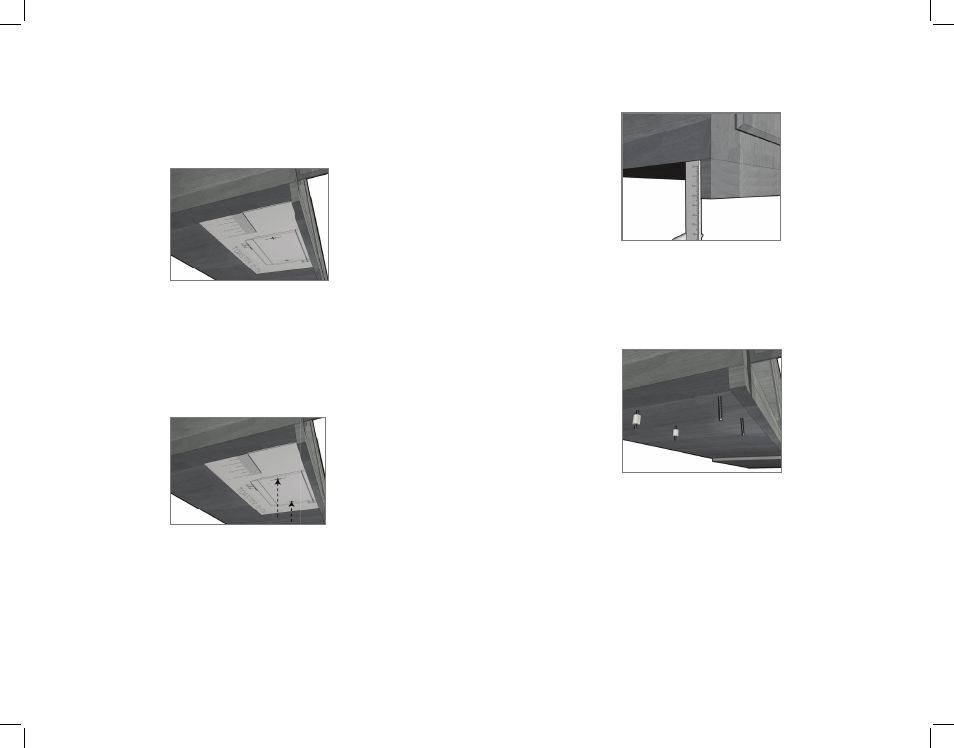

6. Apoye la plantilla doblada contra el borde trasero del labio saliente, asegurando
que los agujeros para taladrar queden de cara hacia abajo (K).
Importante: No alinee los agujeros de los tornillos de la plantilla debajo de
la partición entre los gabinetes; el hacerlo evita la instalación apropiada del
aparato. Preste atención adónde desea fijar los agujeros, de manera que no haya
daño a los gabinetes durante el proceso de montaje. El perforar a través de la
partición del gabinete puede ocasionar daño y evitar la instalación debida.
7. Pegue la plantilla con la cinta adhesiva, asegurándose de que el borde de la
plantilla quede derecho, contra el borde trasero del labio saliente del gabinete.
8. Use un taladro con broca de 6,3 mm (¼ pulg) y perfore desde abajo del
gabinete, atravesando los 4 agujeros marcados en la plantilla (L).
Importante: Siempre asegúrese de perforar derecho a través de de los agujeros
marcados en la plantilla. El perforar angularmente puede evitar la instalación
correcta del aparato y dañar los gabinetes si la broca llegase a perforar la
partición.
9. Una vez que haya perforado los agujeros, despegue la cinta adhesiva y la
plantilla de montaje.
10. Limpie el polvo y el sucio del panel inferior del gabinete, por la parte de arriba
y de abajo.
11. Por dentro del gabinete, coloque una arandela sobre cada uno de los
4 agujeros que ha perforado.
L
M
K
N
