Il vous faut les articles suivants, non fournis avec votre modulateur HF vidéo,
pour le relier entre une source d’entrée vidéo (jeu vidéo, caméscope, récepteur
de satellite, lecteur de vidéodisque, etc.) et votre poste de télévision.
• deux câbles coaxiaux 75-ohm avec connecteurs du type F
• un transformateur correspondant 75 ohm-à-300 ohm, si votre
poste de télévision ne dispose pas d’un connecteur 75-ohm VHF
du type F
• un câble blindé vidéo avec fiches RCA et un câble audio (stéréo) avec
fiches RCA OU câble de raccordement magnéstocope / lecteur de DVD
avec fiches RCA OU 3 câbles blindés avec fiches RCA
•un câble S-VIDEO
PIÈCES REQUISES
Suivez les étapes ci-dessous afin de relier votre modulateur HF:

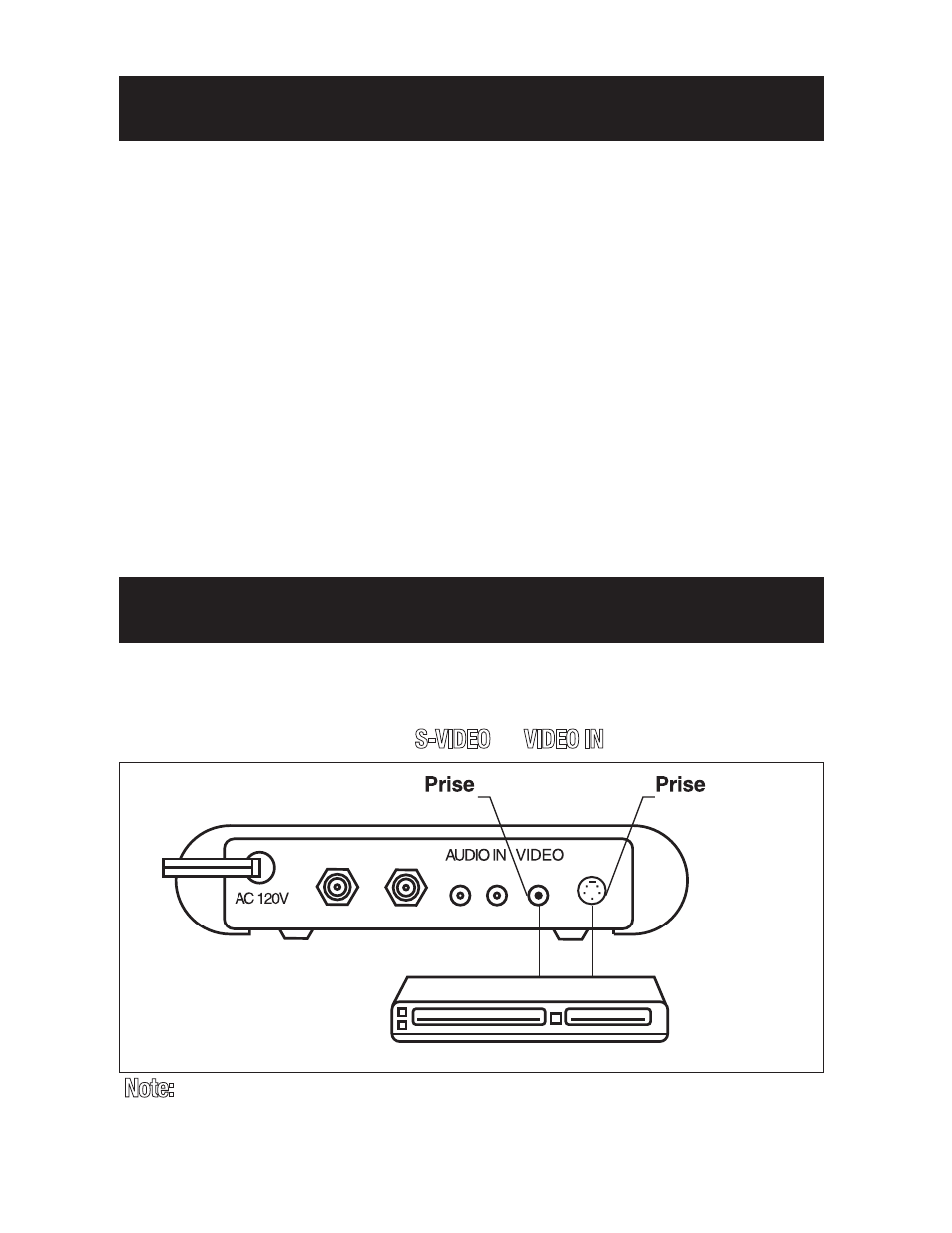

1. Raccordez un câble s-vidéo ou vidéo entre la prise de sortie s-vidéo ou vidéo
de votre source vidéo et la prise S-VIDEO ou VIDEO IN du modulateur HF.
CONNEXIONS
ANT IN TO TV
L R
60Hz/4.5W
IN S-VIDEO
S-VIDEO IN VIDEO IN
Sortie s-vidéo Sortie vidéo OU
Source vidéo
Note: Si le S-VIDEO et le vidéo standard sont relié, le S-VIDEO sera donné
la priorité
