Generador Portátil de 5500W
23
INSTALE EL JUEGO DE RUEDAS
El juego de ruedas está diseñado para mejorar el transporte del
generador.
NOTA: Este Juego de Ruedas no ha sido diseñado para ser usado
en la carretera.
Necesitará dos 1/2” o 13mm llaves inglesas abiertas o una llave
inglesa del enchufe con 1/2" o 13mm enchufes, una 15/16" llave
inglesa y unas pinsas de punta para instalar el juego de ruedas.
Instale el Juego de Ruedas Como Sigue (Figura 11):
1.
Coloque el fondo de la camilla del generador en una
superficie plana.Temporalmente, coloque la unidad en
bloques para ensamblarla fácilmente.
2.
Deslice el eje a través de ambos soportes de montaje, en el
marco de la camilla, como se muestra en la Figura 11.
3.
Deslice una rueda en el eje.
NOTA: Está seguro instalar la rueda con inboard levantado de
eje.
4.
Deslice una arandela en el eje y coloque el e-ring en la
ranura del eje.
5.
Coloque un extremo de las pinzas de puntas de aguja en la
parte inferior del eje y el otro extremo de las pinzas en la
parte superior del e-ring. Asiente el e-ring cerrando las
pinzas.
6.
Repita los pasos 3 por 5 para asegurar la segunda rueda.
7.
Remueva los bloques temporales.
8.
Conecte el pierna de apoyo usa dos 1/2” o 13 mm llaves
inglesas con un 25 mm tornillo de la tapa y nuez de
cerradura.
9.
Centre el asidero que levanta en el fin del generador de
cuna. Conecte el asidero que usa dos 1/2” o 13 mm llaves
inglesas con dos 45mm tornillos y dos nueces del mal de ojo.
Tornillos
Asidero
Tuerca de Seguridad
Pierna de Apoyo
E-Ring
Rueda
Arandela
Eje
Tornillos
Tuerca de
Seguridad

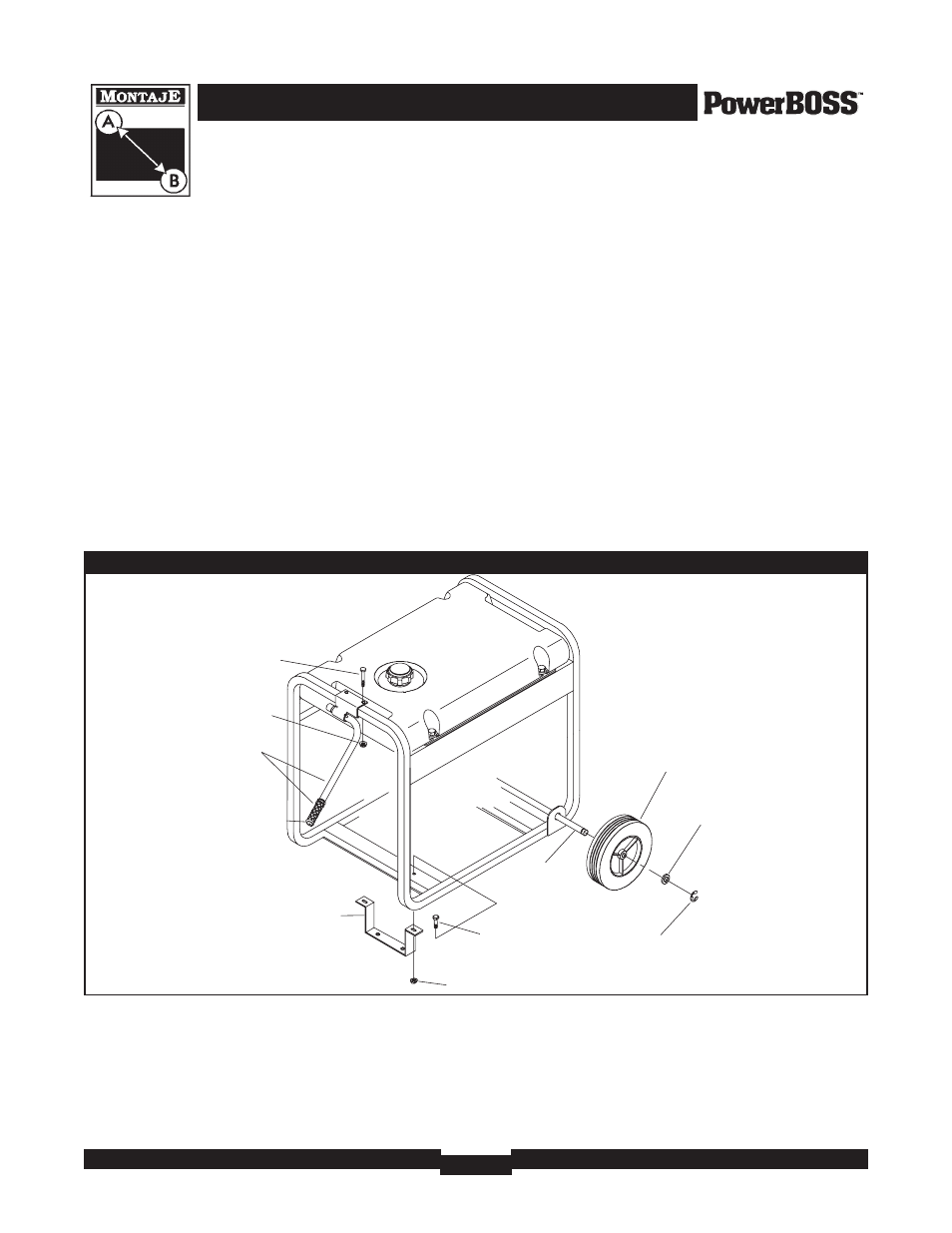

Figura 11 — Instale el Juego de Ruedas
