Ant In To TV 75 Ohm
por cable
300 Ohms
VHF
Modulador de RF Televisor

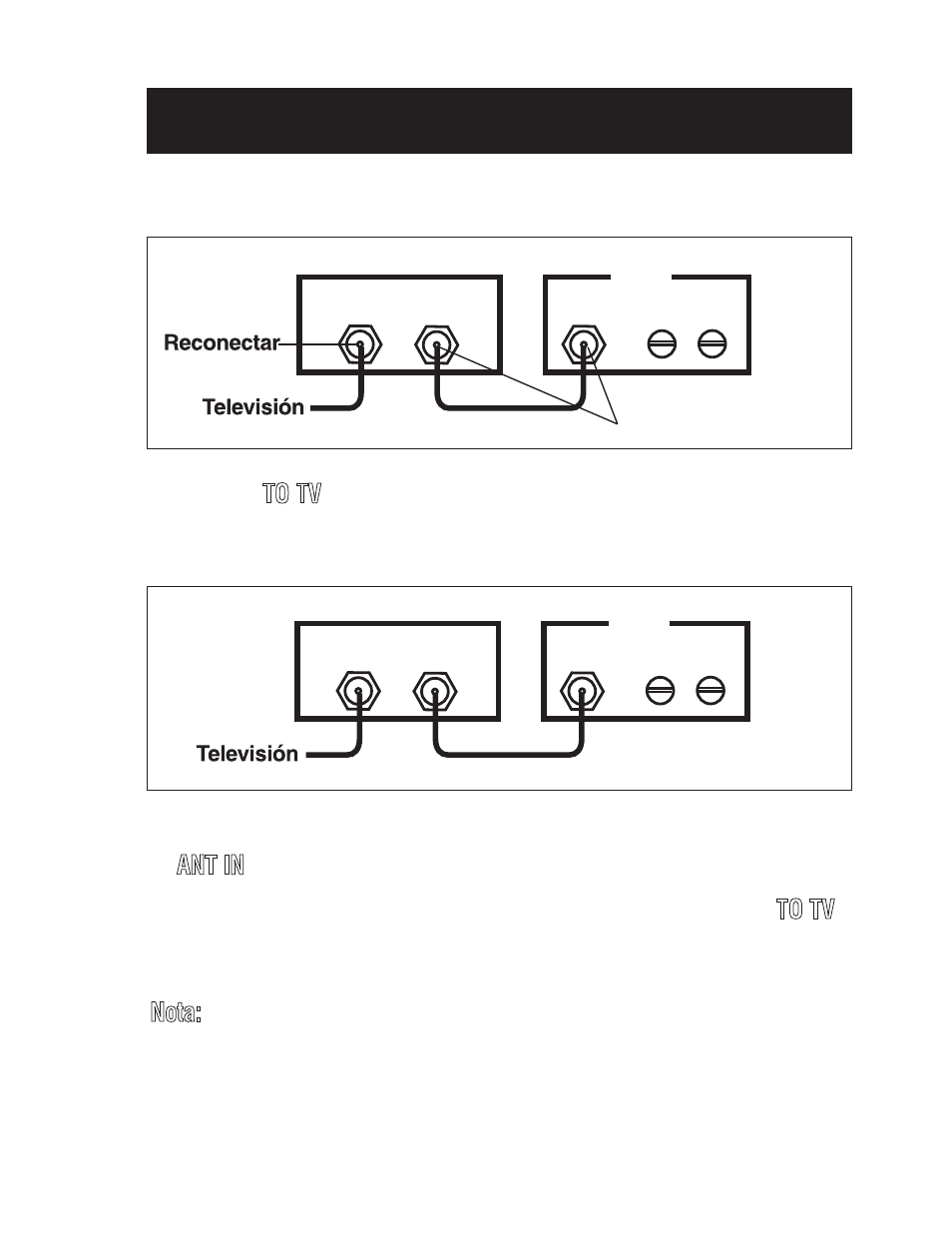

b. A continuación, conecte un cable coaxial de 75 ohm entre el terminal
rotulado TO TV del Modulador de RF y el terminal de entrada VHF de
75 ohm del televisor.
• Si su televisor no está ya conectado a otra fuente de señales VHF:
a. Conecte el cable de 75 ohm proveniente de las fuentes de señales
(antena, televisión por cable, videocasetera, etc.) al terminal rotulado
ANT IN del Modulador de RF.
b. Conecte un cable coaxial de 75 ohm entre el terminal rotulado TO TV
del Modulador de RF y el terminal de 75 ohm de entrada de señales
VHF del televisor.
Nota: Si su televisor tiene solamente terminales VHF de tornillo de 300
ohms, use un transformador de adaptación de 75 a 300 ohm para
completar la conexión.
4. Enchufe el cable de alimentación del Modulador de RF en un tomacor-
riente común de corriente alterna.
CONNECTIONS
continued
a. Desconecte del terminal de señales VHF de 75 ohm del televisor el cable
de 75 ohm proveniente de las fuentes de señales.
Ant In To TV 75 Ohm
por cable
300 Ohms
VHF
Agregar este cable
aquí
Modulador de RF Televisor
