Para conectar el Modulador de RF de Vídeo entre una fuente de señales de
vídeo (juego de vídeo, videocámara, receptor satelital, reproductor de DVDs,
etc.) y su televisor, se necesitan los siguientes elementos, que no se sumin-
istran con el Modulador.
• Dos cables coaxiales de 75 ohms con conectores de tipo F
• Si su televisor no tiene un conector F de 75 ohms para VHF, también
necesitará un transformador de adaptación de 75 a 300 ohms
• Un cable blindado para vídeo con clavijas de conexión RCA y un cable
para audio (estereofónico) con clavijas de conexión RCA O Cable de
transposición para VCR/DVD con clavijas de conexión RCA O 3 cables
blindados con clavijas de conexión RCA
• Un Cable de S-Video
PIEZAS NECESARIAS
Para conectar su
Modulador de RF siga
los pasos siguientes:
1. Conecte un cable e
s-vídeo o vídeo entre
el receptáculo de
salida de vídeo de la
fuente de señales de
s-vídeo o vídeo
empleada y el recep-
táculo rotulado S-
VIDEO IN o VIDEO IN
del Modulador de RF.

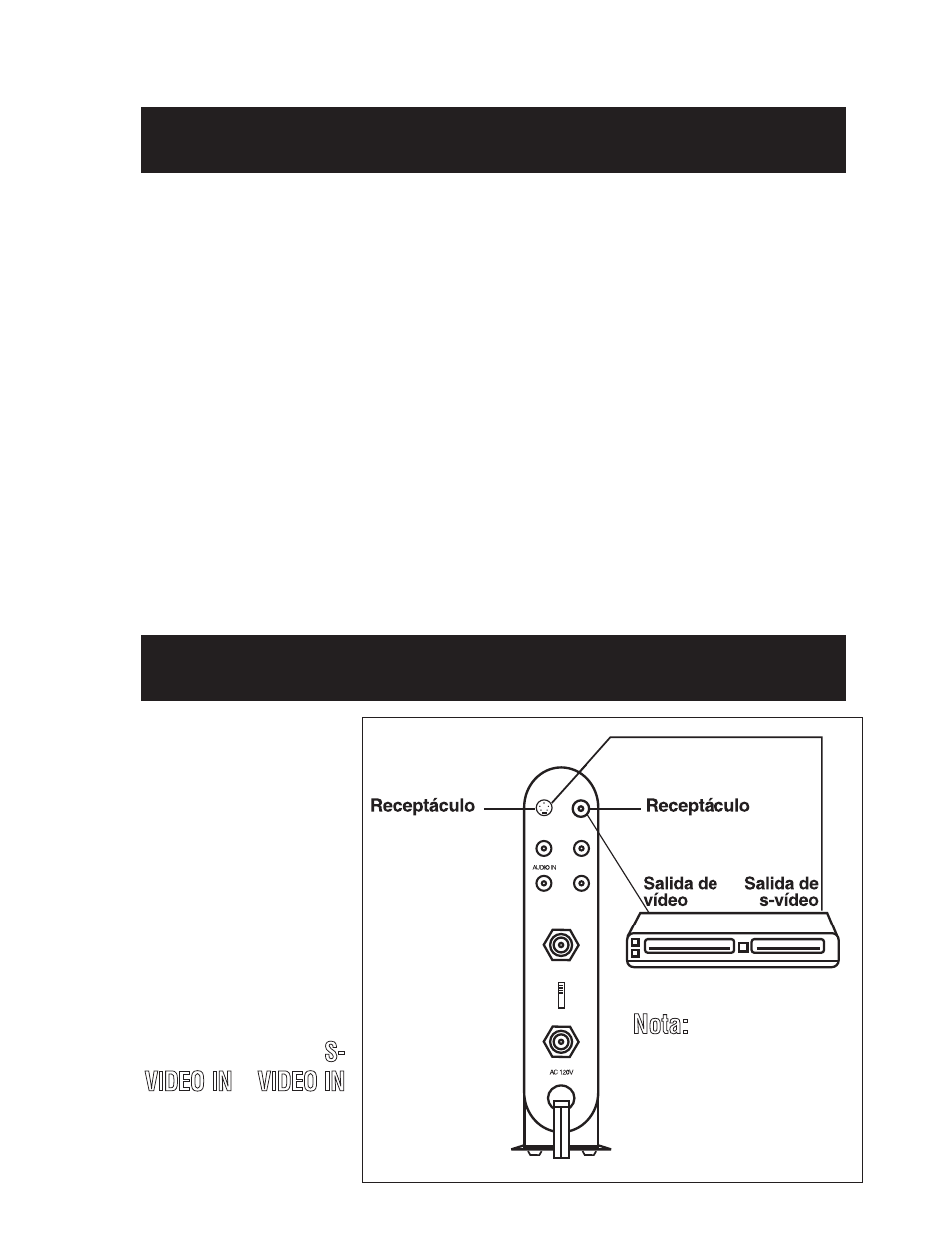

CONEXIONES
VIDEO IN S-VIDEO IN
Fuente de vídeo
O
ANT IN
TO TV
4
3
Channel
AUDIO OUT
L
R
VIDEO S-VIDEO
60Hz/4.5W
Nota: Si el S-Video
y video uniforme se
enganchan arriba, el
S-Video se dará la
prioridad
