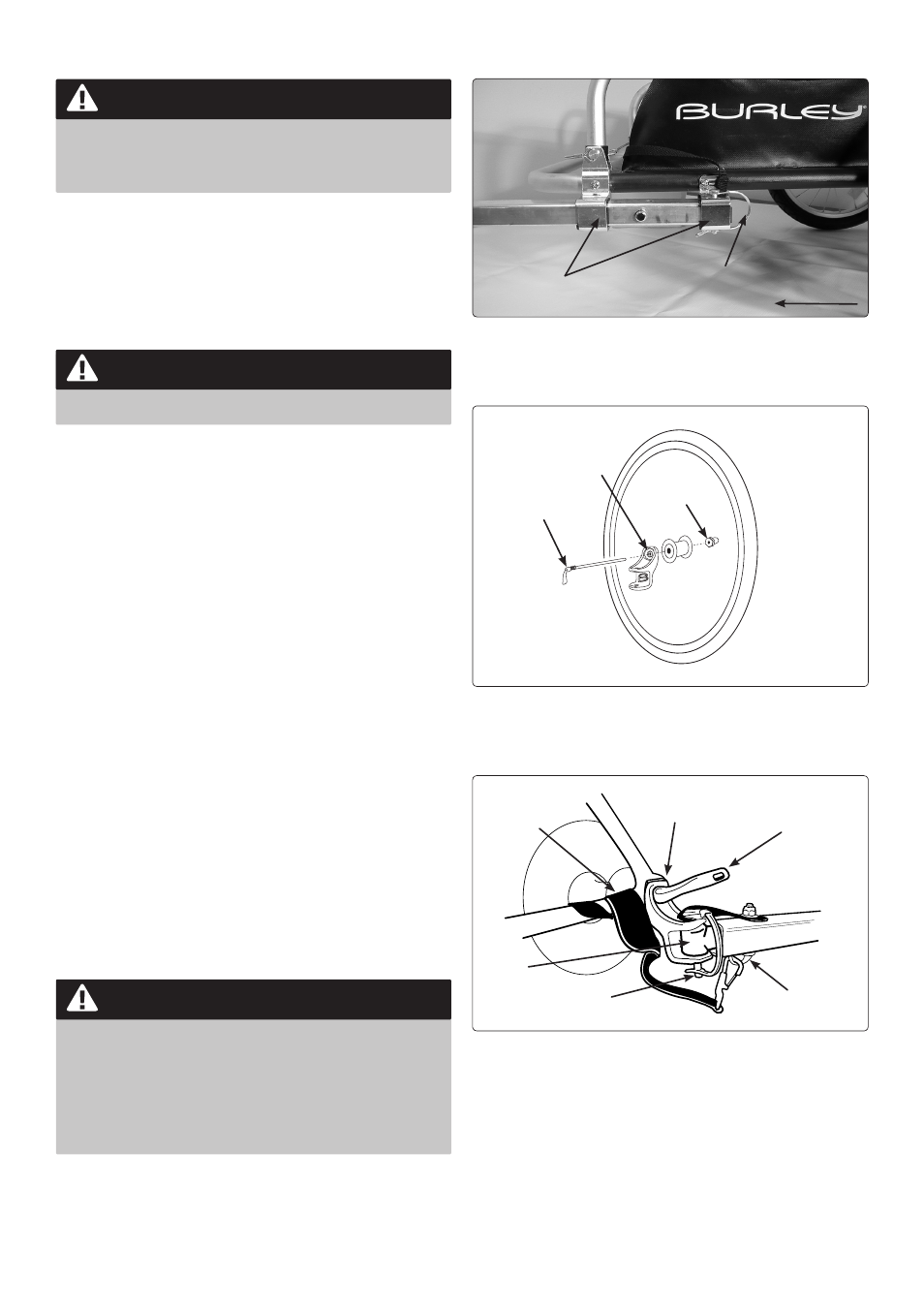

B U R L E Y N O M A D A N D F L A T B E D O W N E R ’ S I N S T R U C T I O N A N D S A F E T Y M A N U A L

7

Quick

Release

Lever

Flex

Connector

Hitch

WARNING

NEVER OPERATE TRAILER WITHOUT RETAINING PIN LOCKED

IN PLACE. AN UNLOCKED TOW BAR CAN LOOSEN OR DETACH,

CAUSING ACCIDENT RESULTING IN SERIOUS INJURY.

Installing Safety Flag

Nomad:
Join flag pole sections together and insert end into flag pocket on
inside of left side panel

.

WARNING

DO NOT USE TRAILER WITHOUT SAFETY FLAG.

Hitching Trailer to Your Bicycle

1. Remove rear quick release lever assembly from bike.

2. Match hole on flat side of hitch upper arm to left (non-

chain ring side) rear dropout hole.

3. Loosely reassemble quick release assembly through

hitch, dropout and wheel.

FIGURE 4

4. Slide flex connector between hitch side arms, and match

holes. Racks, bags, or fittings should not interfere with
hitch.

5. Open retaining pin and insert through hitch and flex

connector holes. Rotate and close retaining hoop.

6. Tighten and close quick release lever, with lever pointing

to rear of bike. A properly adjusted quick release lever
should leave an imprint on your palm when the lever is
rotated to the closed position.

7. Wrap safety strap twice around inside of chain stay.

Fasten hook to D-ring on underside of tow bar

end.

FIGURE 5

8. To remove trailer from bicycle, unfasten clip from D-ring

and remove retaining pin.

WARNING

QUICK RELEASE LEVER MUST BE IN CLOSED POSITION AND

HITCH SAFETY STRAP PROPERLY INSTALLED. HITCH MUST NOT

INTERFERE WITH RACKS, BAGS OR FITTINGS. INSPECT HITCH

AND TOW BAR FREQUENTLY FOR DAMAGE OR LOOSE FASTEN-

ERS. DAMAGED, IMPROPERLY INSTALLED OR INTERFERING

PARTS CAN CAUSE ACCIDENTS RESULTING IN SERIOUS INJURY.

PHOTO 10: FLATBED TOW BAR INSTALLATION

Trailer Front

Retaining Pin

Tow Bar Mounts

Quick

Release

Nut

Hitch

FIGURE 4

Hook fastened to

D-ring under tow bar

Retaining Pin

Safety strap

wrapped twice

around chainstay

FIGURE 5
