Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
ADVERTENCIA !
Sierras de vaivén
Capacidades máximas:
Material Tamaño Material Tamaño
Madera 60mm (2-3/8") Acero suave 10mm (3/8")
Plástico 32mm (1-1/4") Acero inoxidable 3mm (1/8")
Aluminio 20mm (3/4") Acero de aleación 3mm (1/8")
Metal no ferroso 20mm (3/4")

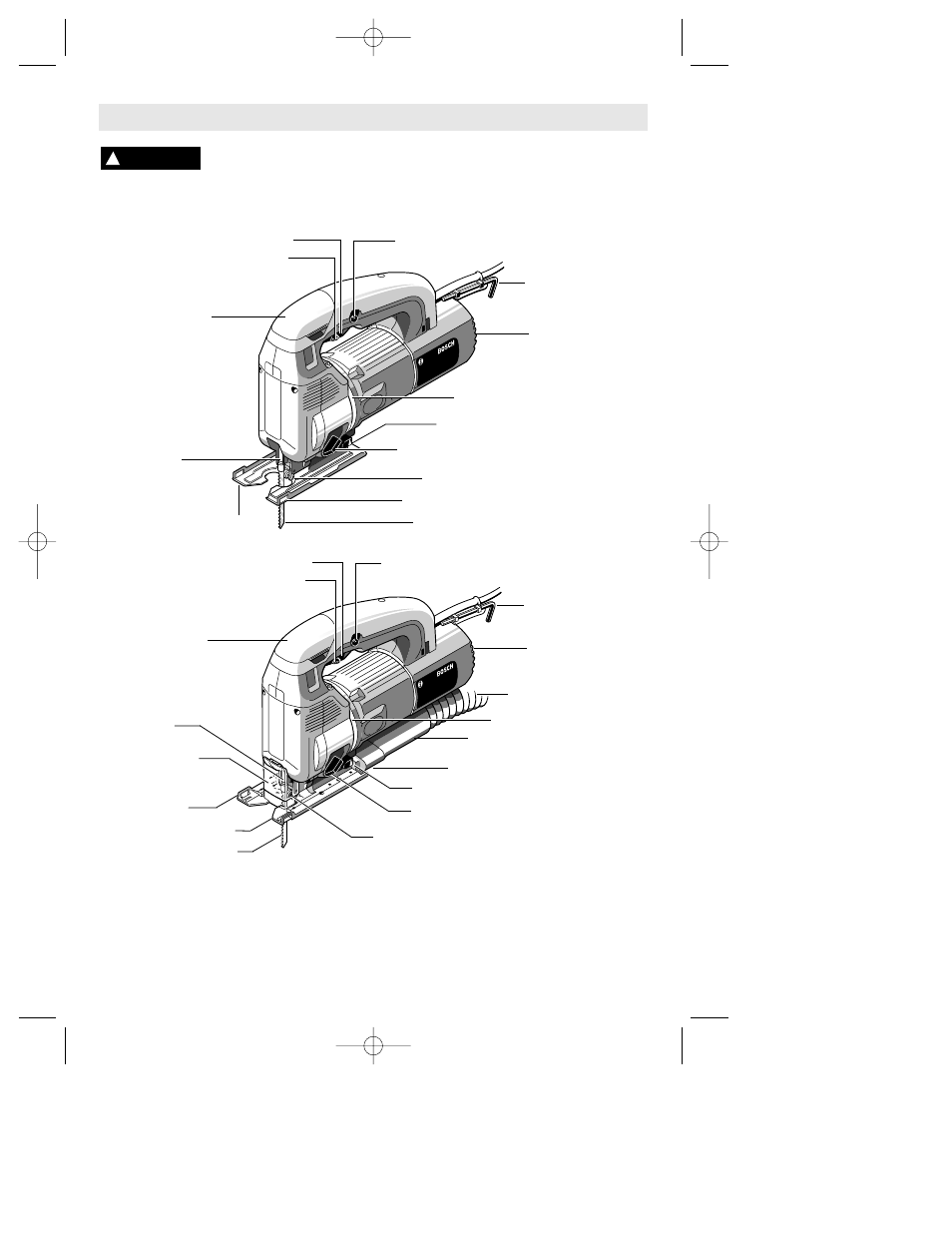

BOTÓN GIRATORIO
DE CAMBIO DE HOJA
BOTÓN DE “FIJACIÓN EN ON”
DIAL DE AJUSTE DE VELOCIDAD
PREFIJADA DEL GATILLO
INTERRUPTOR GATILLO
LLAVE ALLEN 5MM
ABERTURAS DE
VENTILACIÓN
PALANCA DEL SOPLADOR DE VIRUTAS
RODILLO GUIADOR DE LA HOJA
PALANCA SELECTORA DE LA ÓRBITA DE LA HOJA
RANURAS DE MONTAJE DE LA GUÍA DE CORTE
HOJA
EMBOLO DE
LA HOJA
PLACA BASE
ABERTURAS DE
VENTILACIÓN
BLADE CHANGE
KNOB
BOTÓN DE “FIJACIÓN EN ON”
DIAL DE AJUSTE DE VELOCIDAD
PREFIJADA DEL GATILLO
INTERRUPTOR GATILLO
LLAVE ALLEN 5MM
ABERTURAS DE VENTILACIÓN
PALANCA DEL SOPLADOR DE VIRUTAS
RODILLO GUIADOR DE LA HOJA
PALANCA SELECTORA DE LA ÓRBITA DE LA HOJA
RANURAS DE
MONTAJE DE LA
GUÍA DE CORTE
HOJA
EMBOLO DE
LA HOJA
PLACA
BASE
ABERTURAS DE
VENTILACIÓN
MANGUERA DE ASPIRACIÓN
CONECTOR PARA ORIFICIO PARA
POLVO (1587DVS)
ORIFICIO PARA POLVO (1587DVS)
TAPA CONTRA EL
POLVO (1587DVS)
