-18-

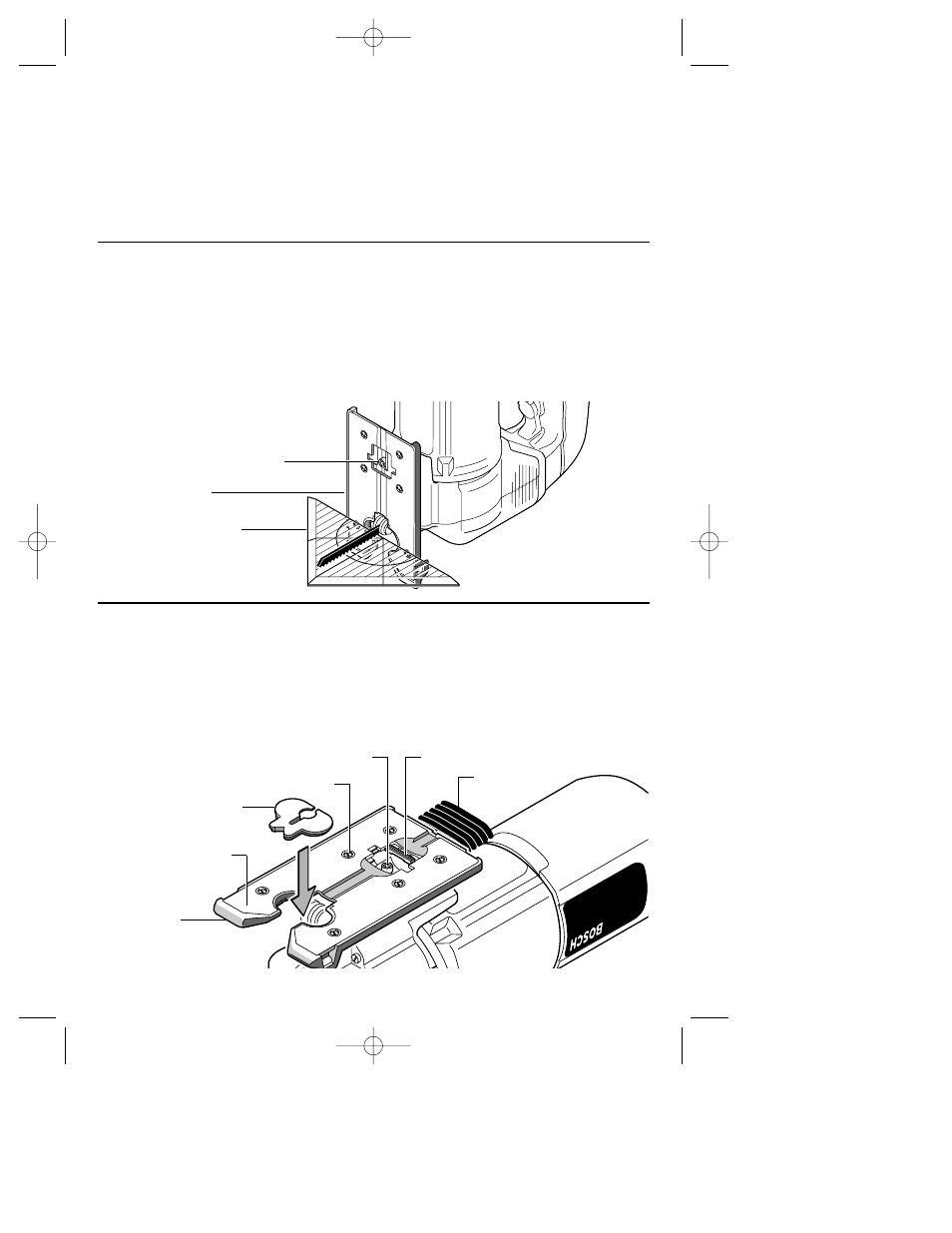

RÉGLAGE DE L’ANGLE DE LA SEMELLE
La semelle peut être inclinée de manière à permettre
des coupes à angle allant jusqu’à 45° dans l’une ou
l’autre direction. Pour ajuster la semelle, desserrez la
vis (A) à l’aide de la clé Allen, faites glisser la semelle
vers l’avant de l’outil, et tournez à l’angle désiré,
comme marqué sur l’échelle d’angle. Les fentes d’arrêt
tiendront la semelle fermement à un angle de 0°, et il y
a d’autres marques de posi-tion pour les angles de 15
et de 45 degrés. Des angles intermédiaires peuvent être
définis à l’aide du compas. Après avoir positionné la
semelle, serrez la vis (A) à bloc.
Sur le modèle 1587DVS, la vis (A) est couverte par un
couvercle coulissant qui doit être fermé après avoir
effectué le réglage de la semelle. Il convient de
remarquer que, lorsque la semelle est utilisée à angle,
le couvercle anti-poussières doit être retiré et l’efficacité
de collecte de copeaux sera réduite.
VIS (A)
SEMELLE
COMPAS (NON OFFERT
PAR BOSCH)
SEMELLES DÉTACHABLES
(1587AVS ET 1587DVS)
Les modèles 1587AVS et 1587DVS accepteront deux
inserts de semelle qui peuvent être changés en retirant
les six vis (B). La semelle détachable en acier sert à la
plupart des opérations générales de coupe, et la
semelle détachable en plastique lisse peut être utilisée
afin de réduire au minimum les rayures sur les
surfaces fines.
DISPOSITIF ANTI-ÉCLATS
Pour réduire les éclats au minimum sur la surface
supérieure du matériau coupé, insérez le dispositif
anti-éclats dans l’ouverture de lame sur la semelle.
Remarque : ce dispositif ne peut être utilisé qu’avec les
lames présentant des côtés meulés telles que T301CD,
T101B, T101D et T101DP.
DISPOSITIF ANTI-
ÉCLATS
VIS (A)
VIS (B)
(1587AVS ET 1587DVS)
SEMELLE
COUVERCLE (1584DVS)
ORIFICE
POUSSIÈRES
(1587DVS)
SEMELLE DÉTACHABLE
(1587AVS ET 1587DVS)
Réglage I matériaux mous où une coupe plus nette ou
un travail délicat de découpape est pratiqué.
Réglage II
matériaux à densité moyenne tels que
bois plus durs ou panneau de particules
Réglage III matériaux mous tels que bois, plastiques,
etc.
Les types de lame suivants ne peuvent être utilisés
qu’avec l’orbite réglée à O :
1. Lames à dents inclinées vers le bas (lames à dents
inversées);
2. Lames à dents droites au lieu d’être inclinées vers le
haut ou le bas;
3. Lames à dents carbures (ou à dents traitées);
4. Lames à bord granuleux.
