The Les haut-parleurs SoundWare peuvent piv-
oter dans leurs supports. Ils peuvent être inclinés
de 40 degrés vers le bas dans le sens vertical.
Quand le support de fi xation mural est employé,
ils peuvent pivoter de 20 degrés dans le sens la-
téral. (Note : le support de coin ne permet pas de
faire pivoter le haut-parleur dans le sens latéral.)
Desserrez la vis de pression du pivot à l’avant du
support à rotule pivotante ; faites pivoter le haut-
parleur en position et resserrez la vis.
Fils des haut-parleurs
Pour les distances de moins de 6m vous pouvez utiliser un fi l de taille 16. Mais, en général, vous devez
utiliser un fi l de taille 14, adapté aux distances allant jusqu’à 15m. Pour les distances supérieures à
15m, utilisez un fi l de taille 12.
Polarité de branchement des haut-parleurs
Tous les haut-parleurs d’un système doivent être suspendus avec la même polarité, c’est-à-dire « en
phase ». Les bornes des haut-parleurs SoundWare sont codées par couleur pour identifi er les bornes
« + » (rouge) et « - » (noire). Tous les fi ls sont marqués d’une manière ou d’une autre afi n de pouvoir
distinguer les deux conducteurs. Le marquage peut être moulé dans la gaine d’un conducteur, ou la
gaine peut être striée, ou il peut s’agir d’un code couleur. Utilisez le marquage des fi ls des haut-parleurs
pour vérifi er que la borne « + » de l’amplifi cateur est branchée à la borne « + » du haut-parleur, et que la
borne « - » est branchée à la borne « - » pour chaque branchement.

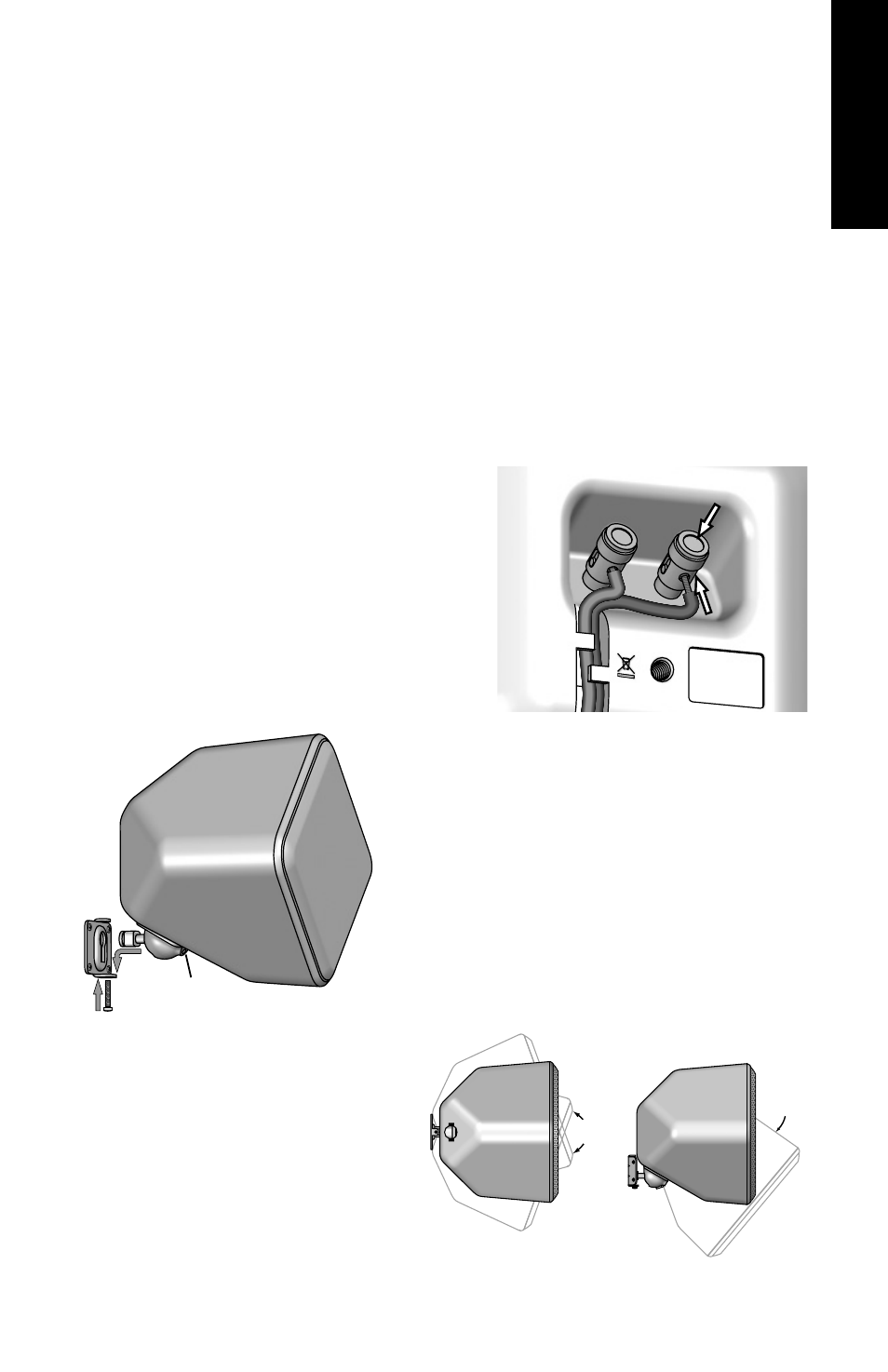

Branchement des haut-parleurs
Séparez les deux conducteurs du fi l. A l’extrémité du
fi l, dénudez la gaine sur environ 9mm. Appuyez sur le
sommet de la borne pour ouvrir un orifi ce destiné au
fi l. Insérez le fi l et relâchez la borne pour bloquer le fi l.
Vérifi ez que tous les conducteurs de fi l sont branchés.
Note : le haut-parleur est pourvu d’un canal à l’arrière
pour cacher et ranger proprement les fi ls.
Pivote de 40°
vers le bas
Pivote de 20°
de chaque côté
Vis de
pression du pivot
1
2
Fixation des haut-parleurs
Dès que le support est monté et le haut-parleur bran-
ché, la procédure suivante est simple.
1 Placez l’extrémité arrondie du support du haut-par-
leur dans le support mural et faites-le glisser pour
le bloquer en place.
2 En option – Insérez et serrez la vis pour fi xer
l’ensemble.
