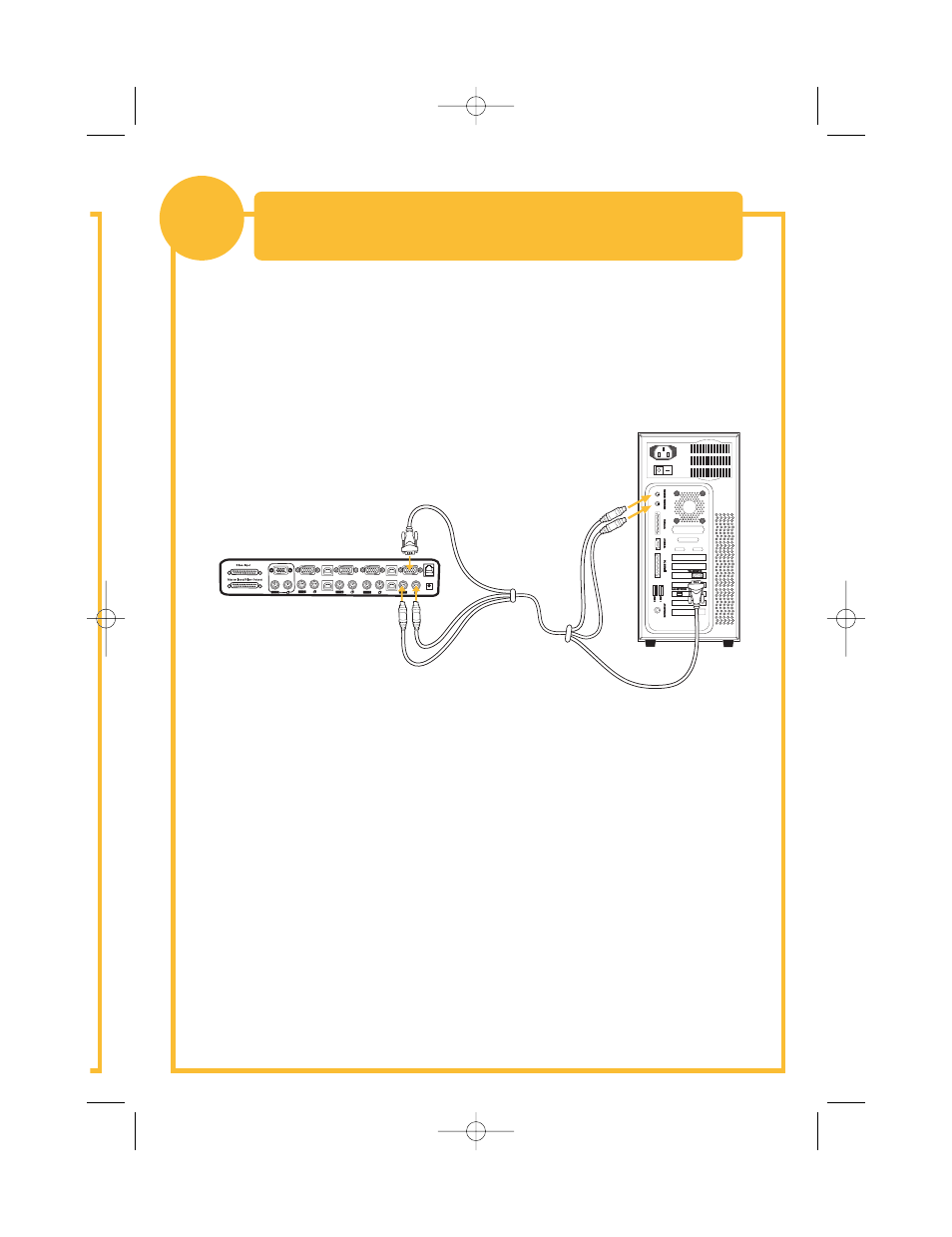

Avec un câble KVM OmniView*, branchez l’extrémité mâle du câble VGA
sur le port VGA du premier ordinateur. Raccordez l’extrémité femelle au
port VGA CPU1 à l’arrière du Switch.
2.
Branchez une extrémité du câble KVM clavier PS/2* sur le port clavier
de l’ordinateur, et l’autre sur le port clavier CPU1 à l’arrière du Switch.
3.
Raccordez une extrémité du câble KVM souris PS/2* au port souris
de l’ordinateur et l’autre au port souris CPU1 à l’arrière du Switch.
Répétez les étapes 1 à 3 pour chaque ordinateur à raccorder au Switch,
en les branchant sur les ports CPU correspondants à l’arrière du boîtier.
*Pour les références d'article, reportez-vous à la première page.
Raccordement des ordinateurs au Switch
(connexion vidéo et PS/2)
