Llame al 1-800-762-1142 para obtener ayuda. No vuelva al lugar de compra.
página
3
Aditamentos
A
Tornillo
Tornillo Phillips de cabeza segmentada recubierto
en zinc de M4x12
4 pzs
B
Tornillo
Tornillo Phillips de cabeza segmentada recubierto
en zinc de M5x12
8 pzs
C
Tornillo
Tornillo Phillips de cabeza segmentada recubierto
en zinc de M6x8
1 pzs
D
Tornillo
Tornillo Phillips de cabeza segmentada recubierto
en zinc de M6x12
13 pzs
E
Tuerca
mariposa
M4 de acero 4 pzs
F
Tuerca
mariposa
M5 de acero 12 pzs
G
Arandela ø5.2 Recubierto en zinc 4 pzs
H
Arandela ø6.4 Recubierto en zinc 5 pzs
I
Arandela ø6.4 Resistente al calor 9 pzs
J Arandela de
seguridad
ø6.4 Recubierto en zinc 1 pz
K
Pasador ø5 x 32 Recubierto en zinc 2 pzs
L
Pasador de
chaveta
ø1.2 x 30 de acero 2 pzs
Herramientas necesarias para el ensamblado (incluidas)
Destornillador Phillips #2
1
8
14 15
Lista de piezas
1
Soporte izquierdo de la
manija de la tapa
55-09-099
2
Barra de la manija de la
tapa
55-09-473
3
Soporte derecho de la
manija de la tapa
55-09-192
4
Arandela de la manija de
la tapa (2)
55-09-478
5
Ensamblado de
temperatura
55-09-493
6 Tapa 55-09-472
7 Rejilla calentadora 55-15-256
8 Rejilla para cocción 55-09-480
9 Bisagra superior (2) 55-09-475
10 Bisagra inferior (2) 55-15-329
11 Plato calentador 55-09-329
12 Manija lateral (2) 55-14-983
13
Soporte del plato
calentador (2)
55-09-330
14 Fuente inferior 55-09-459
15 Quemador 55-15-225
16 Cable del encendedor 55-09-471
17
Ensamblado del
encendedor
55-09-492
18 Seguro (2) 55-08-331
19 Bandeja para la grasa 55-15-230
20 Cubierta para el viento 55-07-683
21
Regulador/Válvula de
control
55-15-248
22 Pata delantera 55-09-476
23 Pata posterior 55-09-477

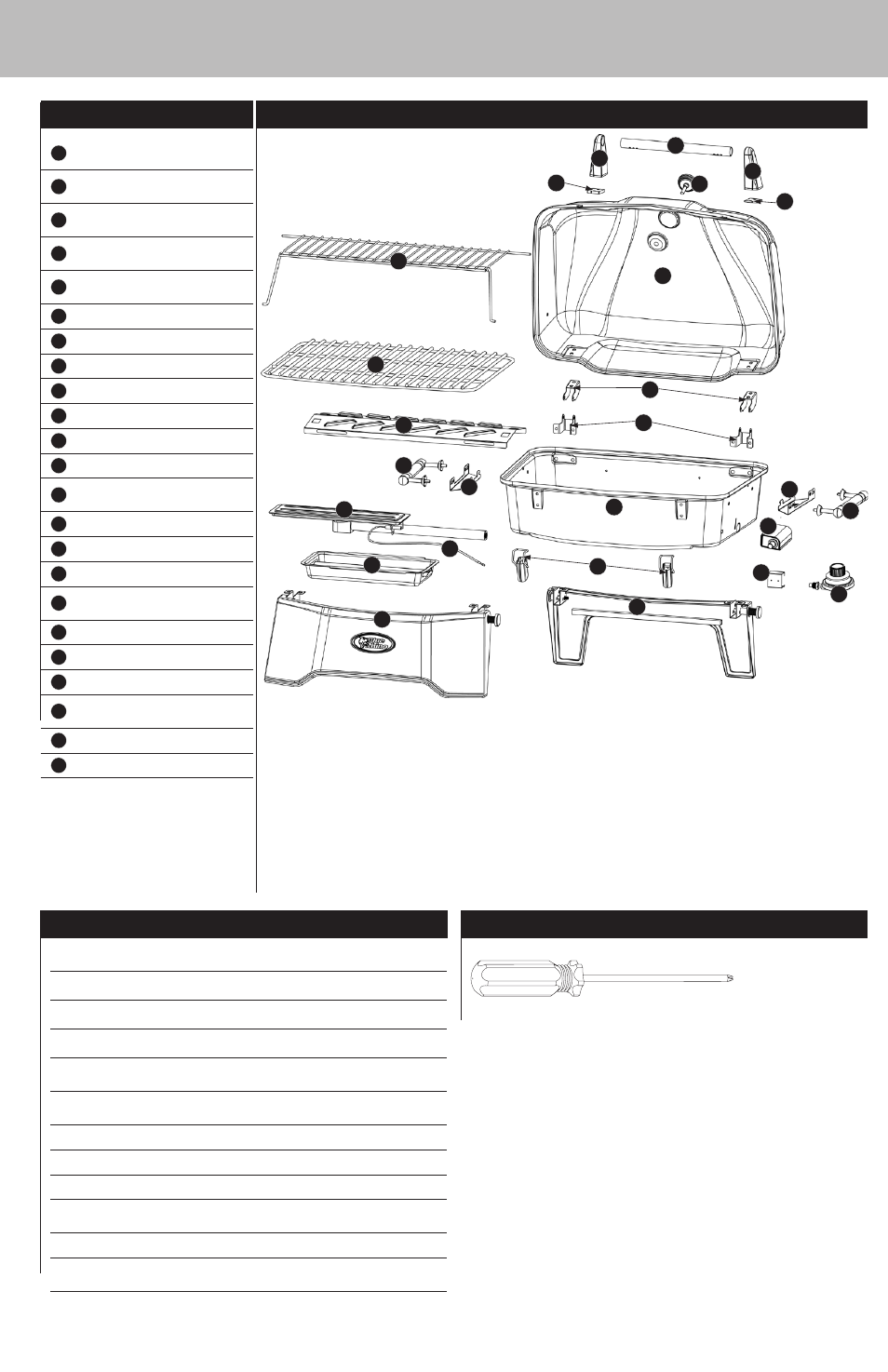

Vista en despiece
6
2
3
5
11
13
17
21
22
19
23
7
9
16
12
20
10
12
13
4
18
4
